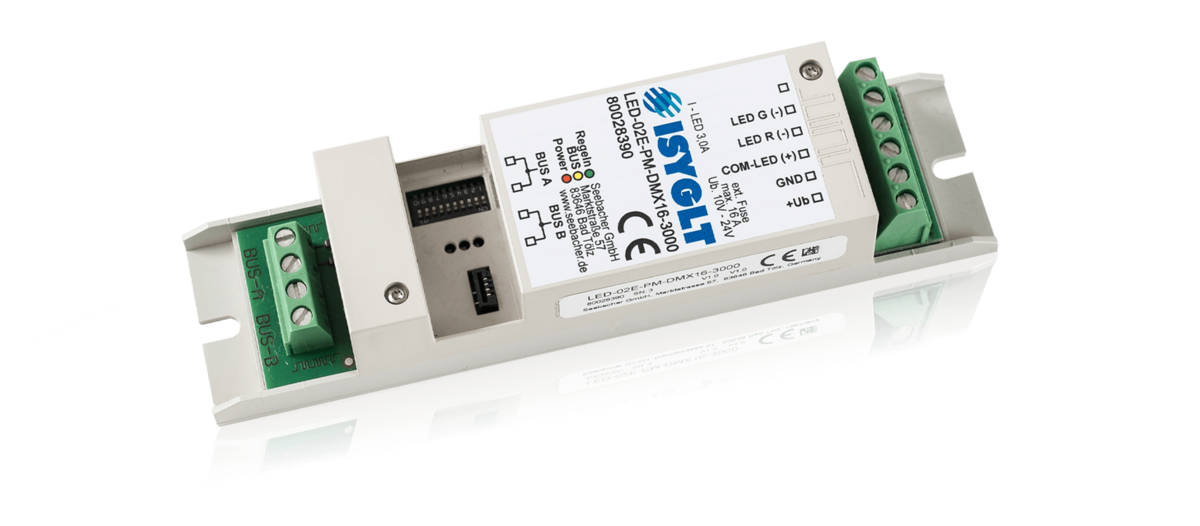

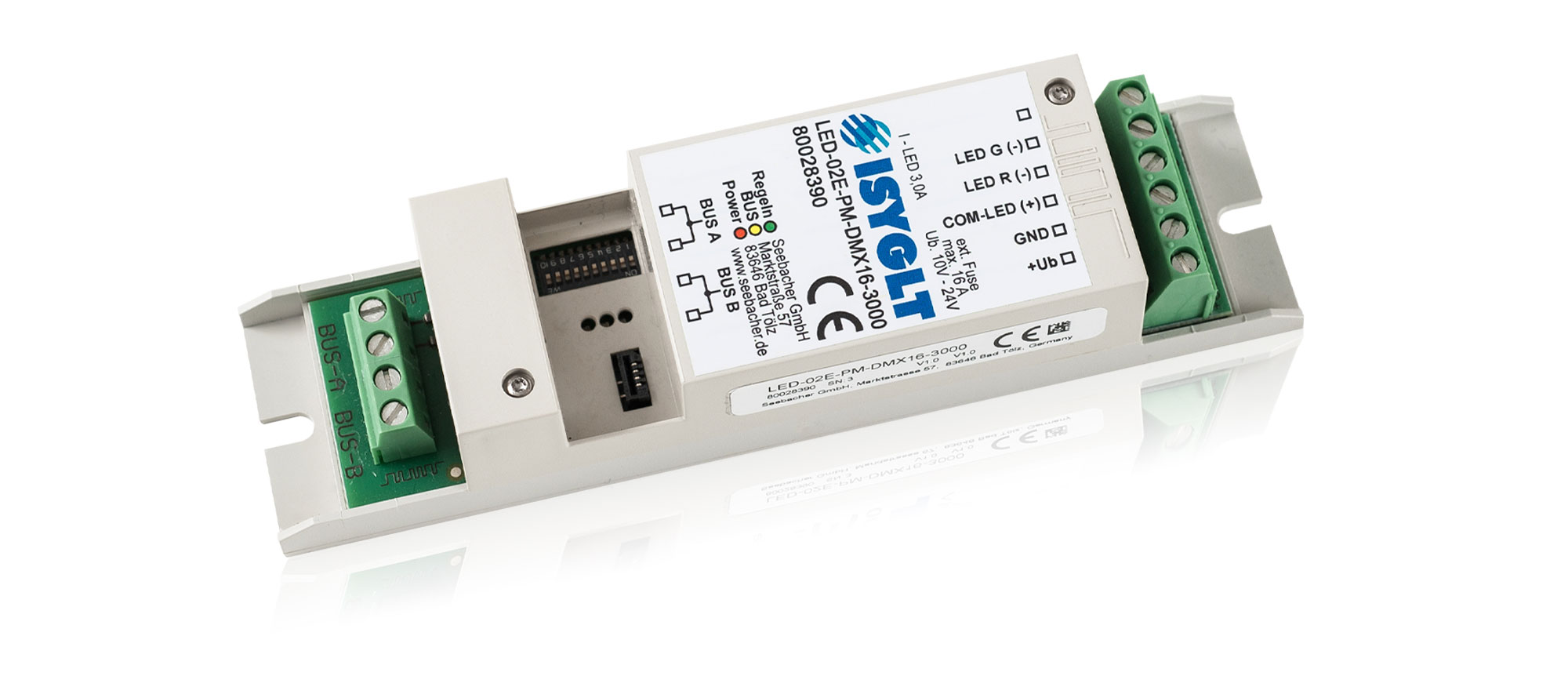

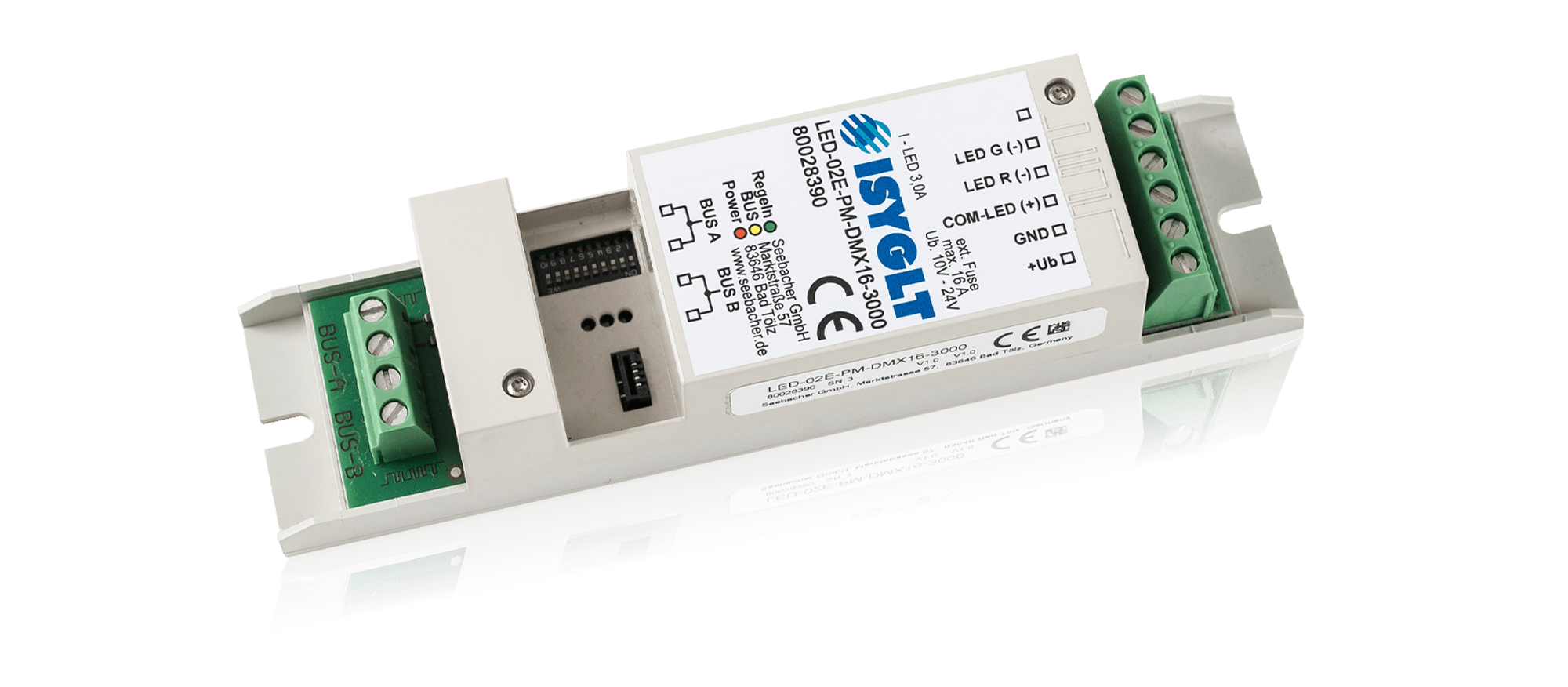

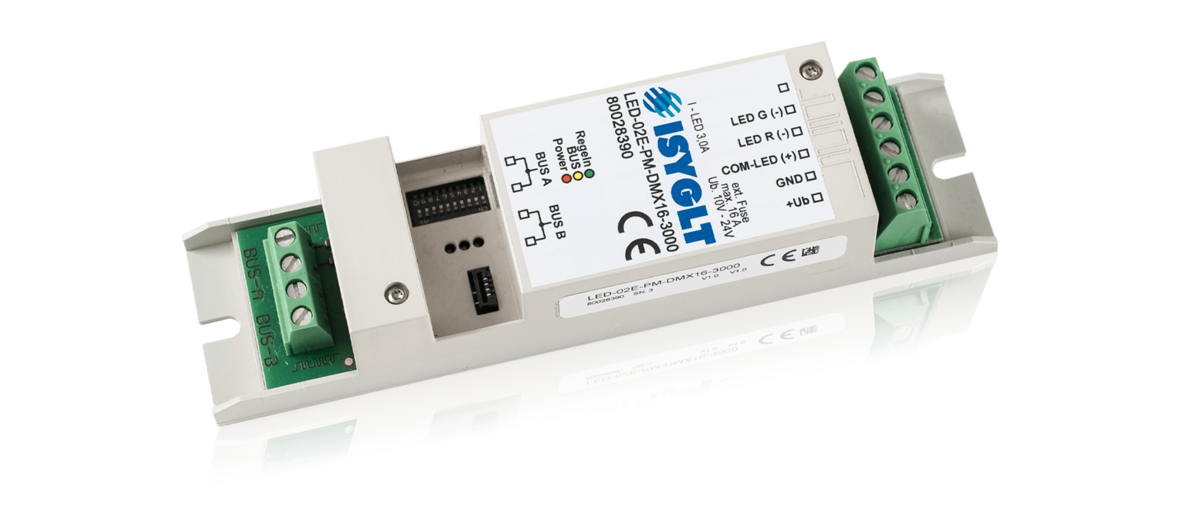

LED-Dimmer mit 2 unabhängigen Konstantspannungs-Ausgängen, CV (constant voltage) mit je maximal 3000mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Der LED-Dimmer wurde zur Ansteuerung von 3 LED-Leuchten mit Festspannungsanschluss (in den LEDs integrierter Stromregelung) wie z.B. bei LED-Stripes entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben, vom einzelnen Lichtdimmen bis hin zur Verwendung für aufwändige Licht- und Farbszenarien, einfach realisierbar.
Der LED-Dimmer kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.
Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.
Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:
Funktion DMX-16-Bit
Dieser Dimmer wurde für eine hohe DMX-Dimmauflösung entwickelt. Durch die 16-Bit-Dimmung ist die Dimmung in 65535 Steps unterteilt. Per Parametersetup kann für die beiden LED-Dimmausgänge ein Master-Regler aktiviert oder deaktiviert werden (default ist "aktiv" eingestellt).
Die Kanäle sind dann wie folgt belegt (Beispiel DMX-Startadresse 1):
| Bezeichnung | H-Byte | L-Byte |
|---|---|---|
| Dimmkanal 1 | 1 | 2 |
| Dimmkanal 2 | 3 | 4 |
| Master | 5 | 6 |
| Betriebsspannung | 10V, 12V oder 24V für die Versorgung der LEDs je nach Type! |
| Absicherung | max. 16A bei Umax 24V DC |
| Stromaufnahme | max. 50mA ohne Last |
| Ausgang |
2 Kreise mit max. 24V / 3A / max. 72W pro Kanal NPN schaltend (- Regelung) Vorsicherung max. 16A, externes Netzteil nötig |
| BUS-Ansteuerung | ISYGLT / DMX512-16Bit |
|
Leitungslänge Speisung zu LED-Dimmer | max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
|
Leitungslänge LED-Dimmer bis zur letzten LED | max. 50m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
| Dimmauflösung | 16 Bit |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² |
| Betriebstemperatur | -10...+45°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 10 |
| Bauform | Kunststoffgehäuse für Leuchteneinbau |
| Abmessungen | LxBxH 140x35x27mm |
| Gewicht | 60g |
| Typenbezeichnung | LED-02E-PM-DMX16-3000 |
| Artikelnummer | 80028390 |
| Fabrikat | ISYGLT |
| Konformität | CE |
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Manuell EIN | Einschalten auf den Wert "Notbetrieb" (Default 100%) |
| DIP 3 | Reserve | OFF |
| DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft".
Mit dem DIP-Schalter wird die Startadresse der 2 aufeinanderfolgenden 16-Bit Dimmkanäle, und dem darauf folgenden 16-Bit Masterkanal eingestellt.
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | ON |
| DIP 2 | Adressbit 9 | Moduladresse (höchstes Bit) |
| DIP 3 | Adressbit 8 | Moduladresse |
| DIP 4 | Adressbit 7 | Moduladresse |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Beispiel zur DMX-Adressen-Einstellung
| DIP-Schalter | Ausgabe | |
|---|---|---|
| Adresse 1 | 000000001 | DMX-Kanal 1, 2, und 3 |
| Adresse 10 | 000001010 | DMX 10, 11, und 12 |
| Adresse 127 | 001111111 | DMX 127, 128, und 129 |
| Adresse 510 | 111111110 | DMX 510, 511, und 512 |
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| Blinken | Signalisierung Parameterfehler | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | ON | signalisiert, dass mindestens ein Kanal aktiv ist |
Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:
Betriebsarten:
Einstellung diverser Dimmkurven
Minimal- und Maximalwerte
| Nicht belegt | |
| LED G (-) | Kathode (-) für LEDs Kanal 2 |
| LED R (-) | Kathode (-) für LEDs Kanal 1 |
| COM-LED (+) | Gemeinsame Anode (+) der LEDs |
| GND | Spannungseingang - für LED-Versorgung |
| +Ub | Spannungseingang + für LED-Versorgung |
| A | Subnet (BUS A, RS-485) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
| B | Subnet (BUS B, RS-485) |
