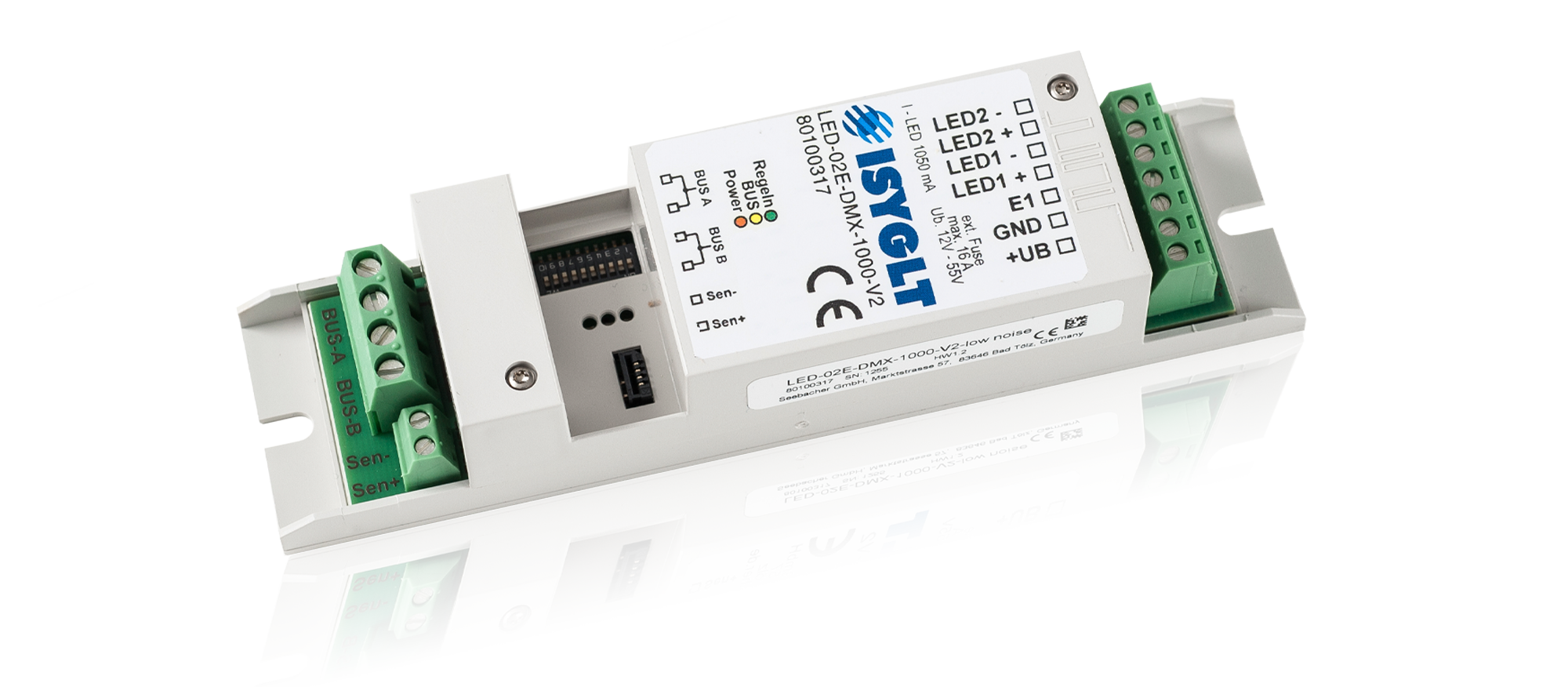

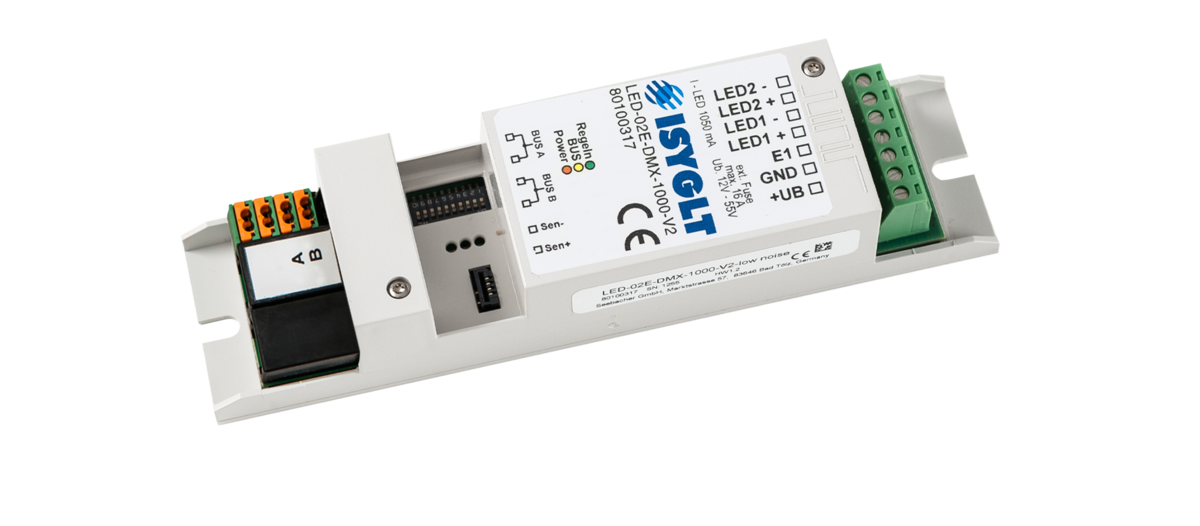

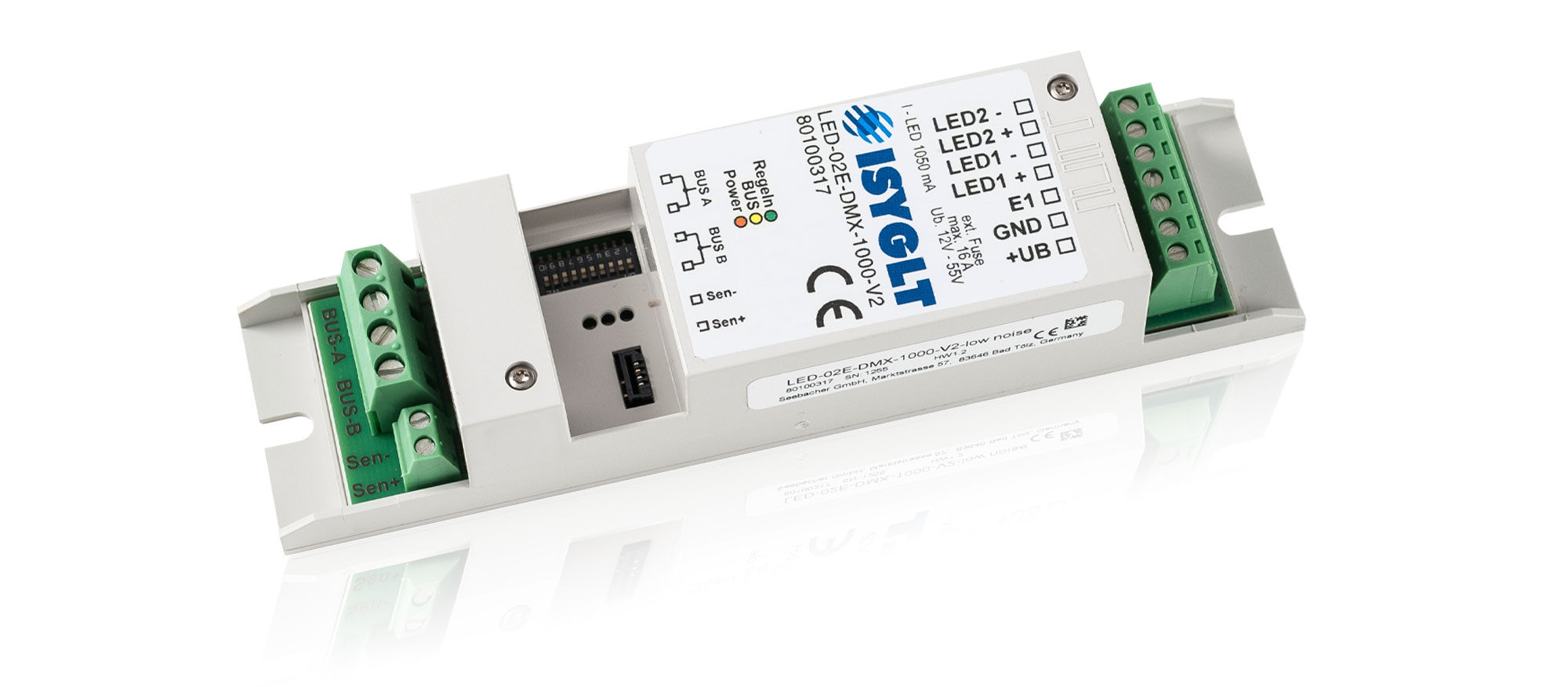

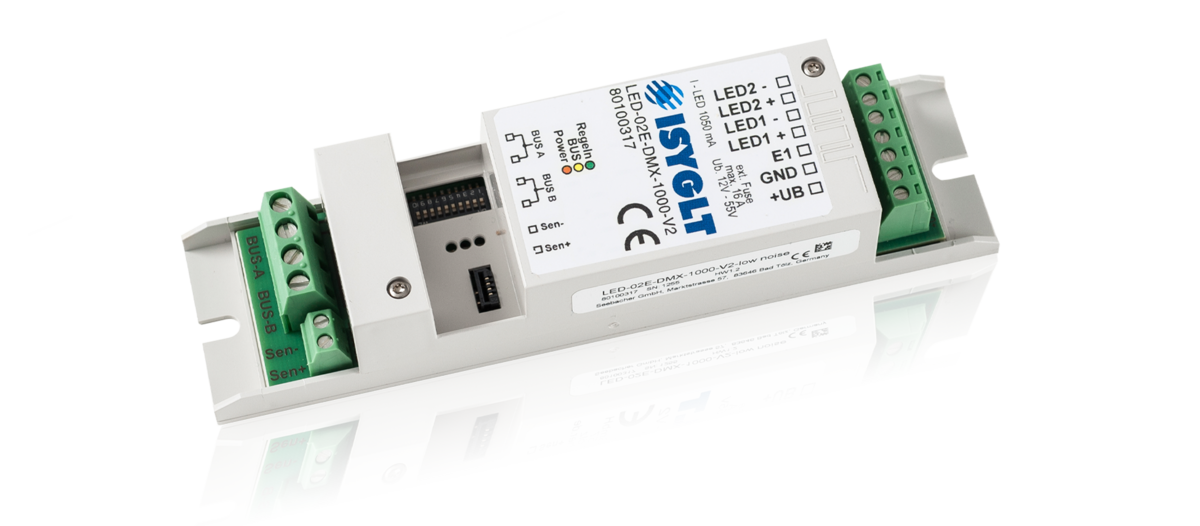

LED-Dimmer mit 2 unabhängigen Konstantstrom-Ausgängen, CC (constant current) 1000mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Der LED-Dimmer wurde zur Ansteuerung von 2 LED-Leuchten 1000mA entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben, vom einzelnen Lichtdimmen bis hin zur Verwendung für aufwändige Licht- und Farbszenarien, einfach realisierbar.
Beim Dimmen von LEDs kann es je nach Dimmfrequenz zu sehr geringen Summ- bzw. Zirp-Geräuschen kommen. Diese werden im Alltag durch Umgebungsgeräusche wie z.B. PC, Elektrogeräte, Lüfter, Unterhaltungen, etc. um ein Vielfaches übertroffen und sind somit nicht hörbar. Es gibt jedoch auch sehr geräuschsensible Bereiche wie z.B. Museen, Galerien, Kirchen, etc. und es gibt Personen, die diese minimalen Geräusche noch wahrnehmen können. Speziell für diese Anwendungsgebiete wurde der LED-Dimmer LED-02E-DMX-1000-V2 entwickelt. Durch die besondere Auswahl und Verwendung hochwertigster Bauelemente, konnte die Geräuschentwicklung bis zum (für uns) nicht mehr Wahrnehmbaren, gesenkt werden.
Der LED-Dimmer kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.
Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.
Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:
| Betriebsspannung | 12V bis 55V DC impulsfest ! für Power-LEDs |
| Havarie-Eingang | 12V bis 55V DC |
| Absicherung | max. 16A bei Umax 55V DC |
| Stromaufnahme | max. 1100mA pro LED-Kreis |
| Ausgang |
2 Kreise mit je 1050mA für LEDs Die nötige Spannung für Reihenschaltungen von LEDs ist jeweils aus den entsprechenden Datenblättern der LED-Hersteller zu entnehmen. Die Versorgungsspannung muss 25% höher sein als die Flussspannung der LED. |
| BUS-Ansteuerung | ISYGLT / DMX512 (weitere auf Anfrage) |
|
Leitungslänge Speisung zu LED-Dimmer | max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
|
Leitungslänge LED-Dimmer bis zur letzten LED | max. 2m (Low Noise) |
| Dimmauflösung | 16 Bit |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² |
| Betriebstemperatur | -10...+45°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 10 |
| Bauform | Kunststoffgehäuse für Leuchteneinbau |
| Abmessungen | LxBxH 140x31x23mm |
| Gewicht | 80g |
| Typenbezeichnung | LED-02E-DMX-1000-V2 |
| Artikelnummer | 80100317 |
| Fabrikat | ISYGLT |
| Konformität | CE |
DIP-Schalter ab Firmware V1.08
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Manuell Ein | Einschalten auf den Wert "Notbetrieb" (Default 100%) |
| DIP 3 | Reserve | OFF |
| DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DIP-Schalter Firmware V1.0
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Protokoll 2 | OFF |
| DIP 3 | Reserve | OFF |
| DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DIP-Schalter ab Firmware V1.08
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft".
Mit dem DIP-Schalter wird die Startadresse der 2 aufeinanderfolgenden Dimmkanäle eingestellt.
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | ON |
| DIP 2 | Adressbit 9 | Moduladresse (höchstes Bit) |
| DIP 3 | Adressbit 8 | Moduladresse |
| DIP 4 | Adressbit 7 | Moduladresse |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Beispiel zur Adress-Einstellung
| DIP-Schalter | Ausgabe | |
|---|---|---|
| Adresse 0 | 000000000 | Manuell einschalten auf den Wert "Notbetrieb" (Default 100%) |
| Adresse 1 | 000000001 | DMX-Kanal 1 |
| Adresse 10 | 000001010 | DMX-Kanal 10 |
| Adresse 127 | 001111111 | DMX-Kanal 127 |
| Adresse 510 | 111111110 | DMX-Kanal 510 |
DIP-Schalter Firmware V1.0
DMX-Betrieb ohne Verzögerung
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Protokoll 2 | ON |
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft"
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | ON |
| DIP 2 | Protokoll 2 | ON |
| DIP 3 | Adressbit 8 | Moduladresse (höchstes Bit) |
| DIP 4 | Adressbit 7 | Moduladresse |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Mit den DIP-Schaltern 3 bis 10 wird die DMX-Adresse festgelegt. Die eingestellte Adresse, multipliziert mit 3 und addiert mit 1, entspricht der ersten von 3 aufeinander folgenden DMX-Adressen:
- Adresse 0, 00000000 = DMX 1, 2 und 3
- Adresse 1, 00000001 = DMX 4, 5 und 6
- Adresse 169, 10101001 = DMX 508, 509 und 510
Bei höheren Schalterstellungen wird die Adresse immer auf Kanal 508...510 begrenzt.
Fall 1 - ohne Temperatursensor (Parametereinstellung)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| Blinken | Signalisierung Parameterfehler | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Fall 2 - mit Temperatursensor (Parametereinstellung)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | Übertemperatur und Abschaltung des LED-Dimmers |
| Ein | Sensor ok und Temperatur ok | ||
| normales Blinken | kein Sensor angeschlossen | ||
| langsames Blinken | Übertemperatur, LED-Dimmer regelt zurück | ||
| schnelles Blinken | Übertemperatur, kurz vor Abschaltung | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:
Betriebsarten:
Einstellung diverser Dimmkurven
Minimal- und Maximalwerte
| +Ub | Spannungseingang + für LED-Versorgung |
| GND | Spannungseingang - für LED-Versorgung |
| COM-LED (+) | Gemeinsame Anode (+) der Power-LED |
| LED 1 (-) | Kathode (-) für Power-LED Kanal 1 |
| LED 2 (-) | Kathode (-) für Power-LED Kanal 2 |
| LED 3 (-) | Kathode (-) für Power-LED Kanal 3 |
| E | Notbetriebseingang (Havarie) (Brücke gegen COM+) |
| A | Subnet (BUS A, RS-485) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
| B | Subnet (BUS B, RS-485) |
| S- | Temperatursensor - |
| S+ | Temperatursensor + |
| NT-LED-12V-15A Art.-Nr. 80100603, Netzteil für LED-Anwendungen |
| NT-LED-48V-5A Art.-Nr. 80100608, Netzteil für LED-Anwendungen |
| NT-LED-48V-5,4A Art.-Nr. 80100609, Netzteil für LED-Anwendungen |
| NT-LED-48V-10A Art.-Nr. 80100610, Netzteil für LED-Anwendungen |
| NT-LED-48V-20A Art.-Nr. 80100611, Netzteil für LED-Anwendungen |
| NT-LED-24V-5A Art.-Nr. 80100617, Netzteil für LED-Anwendungen |
| NT-LED-24V-10A Art.-Nr. 80100619, Netzteil für LED-Anwendungen |
| NT-LED-24V-20A Art.-Nr. 80100620, Netzteil für LED-Anwendungen |
| NT-LED-24V-40A Art.-Nr. 80100641, Netzteil für LED-Anwendungen |
| NT24V/40A-3Ph Art.-Nr. 80100640, Netzteil für LED-Anwendungen |
| LED-EXT-TS Art.-Nr. 80027049, externer Temperatursensor für LED-Dimmer |
| LED-04ECM-DMX-200 Art.-Nr. 80028346, 4-Kanal-LED-Dimmer für Power-LED (200mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-04ECM-DMX-350 Art.-Nr. 80028042, 4-Kanal-LED-Dimmer für Power-LED (350mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-04ECM-DMX-500 Art.-Nr. 80028049, 4-Kanal-LED-Dimmer für Power-LED (500mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-04ECM-DMX-700 Art.-Nr. 80028047, 4-Kanal-LED-Dimmer für Power-LED (700mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-03EC-DMX-350-V2 Art.-Nr. 80028051, 3-Kanal-LED-Dimmer für Power-LED (350mA) mit farbechter Dimmung, mit Gehäuse, für sehr geräuschsensible Anwendungen |
| LED-02E-DMX16-700-V2 Art.-Nr. 80028380, 2-Kanal-LED-Dimmer für Power-LED (700mA), mit Gehäuse, für sehr geräuschsensible Anwendungen, 2. Protokoll DMX512-16Bit |
| LED-03EC-DMX-700-V2 Art.-Nr. 80028070, 3-Kanal-LED-Dimmer für Power-LED (700mA) mit farbechter Dimmung, mit Gehäuse, für sehr geräuschsensible Anwendungen |
| LED-02E-DMX-1000 Art.-Nr. 80100316, 2-Kanal-LED-Dimmer für Power-LED (1000mA), mit Gehäuse |
| LED-04B-ANA-DMX Art.-Nr. 80028304, 4-Kanal-nonPWM-Analog-LED-Dimmer für Power-LED (250mA-1550mA), im REG-Gehäuse |
Art.-Nr.: 80100317
