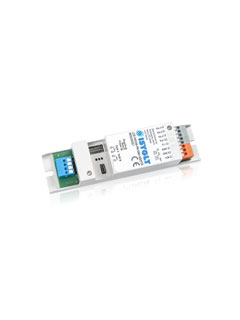

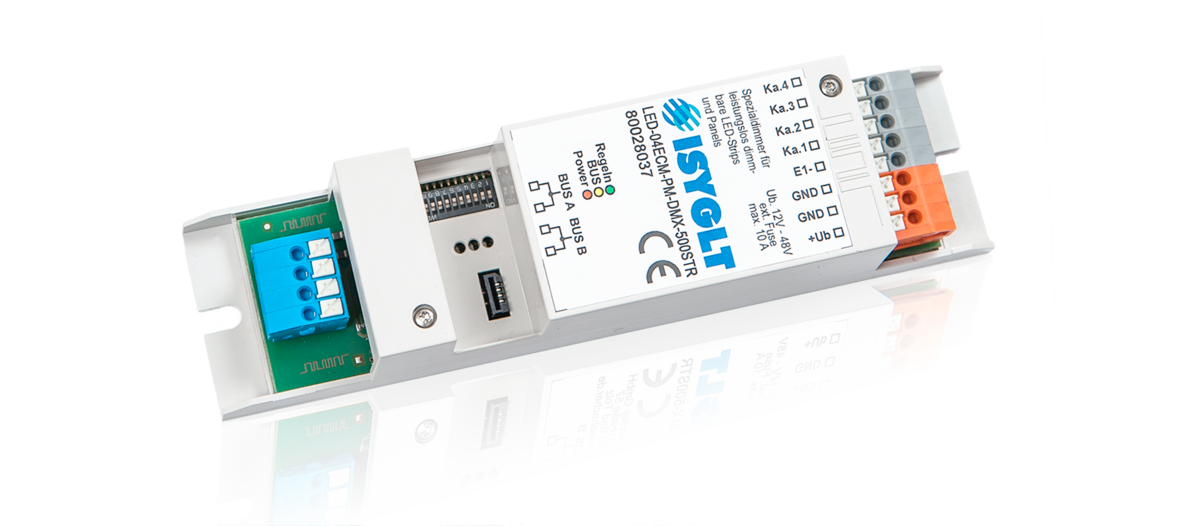

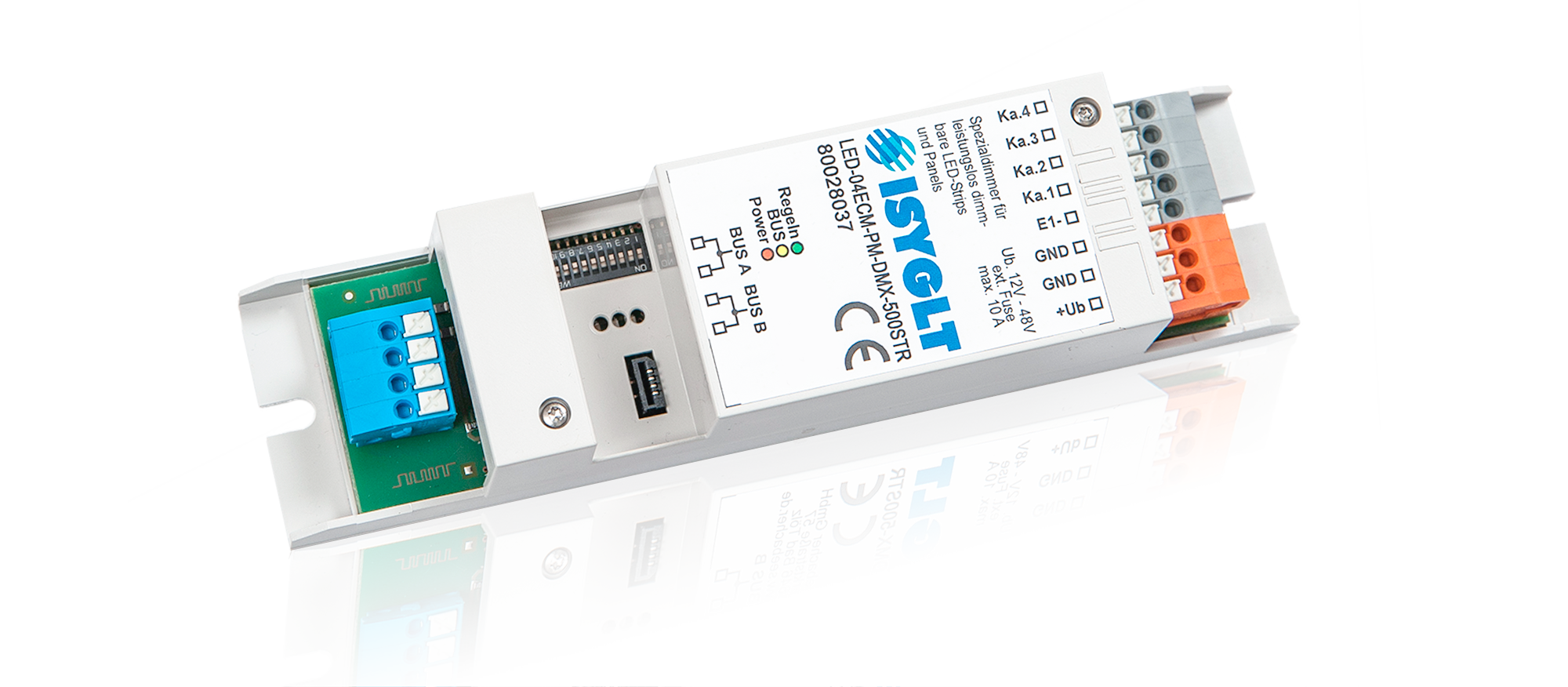

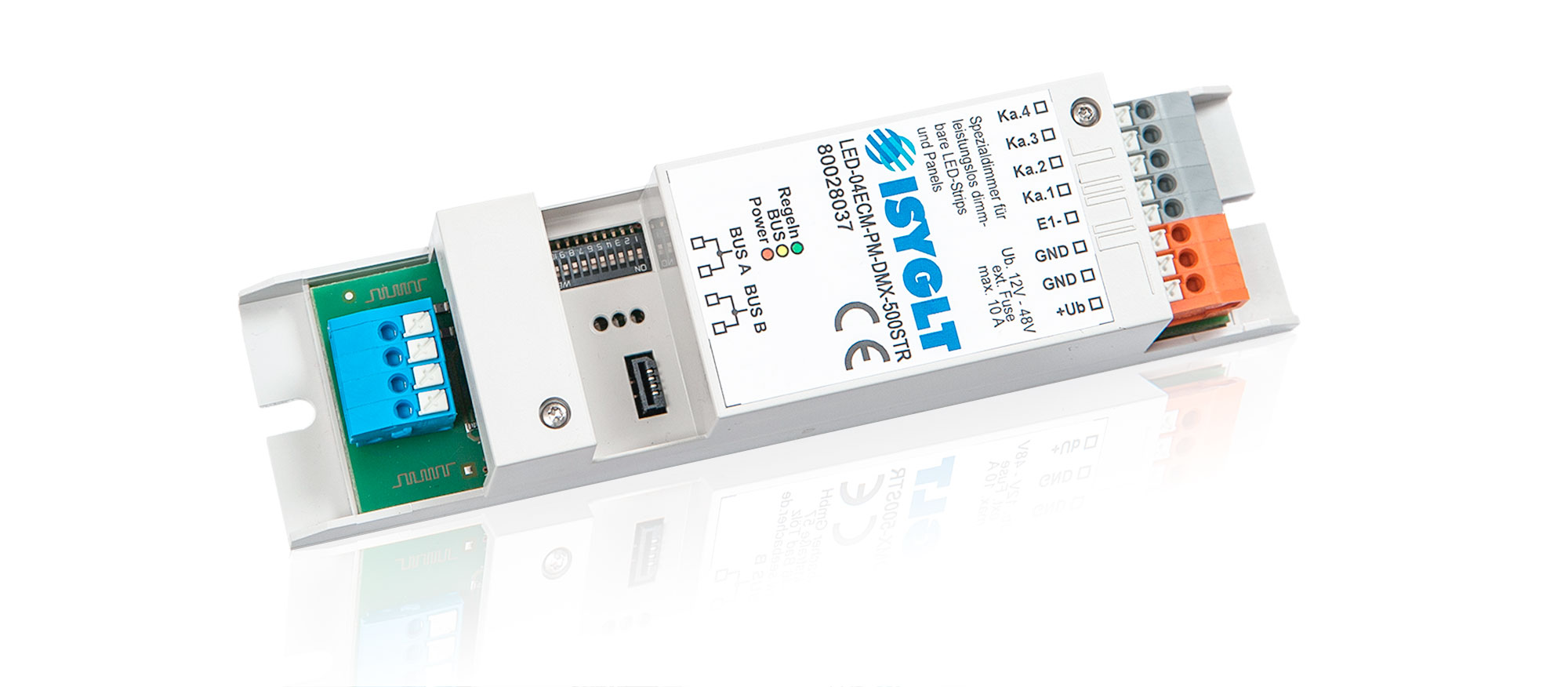

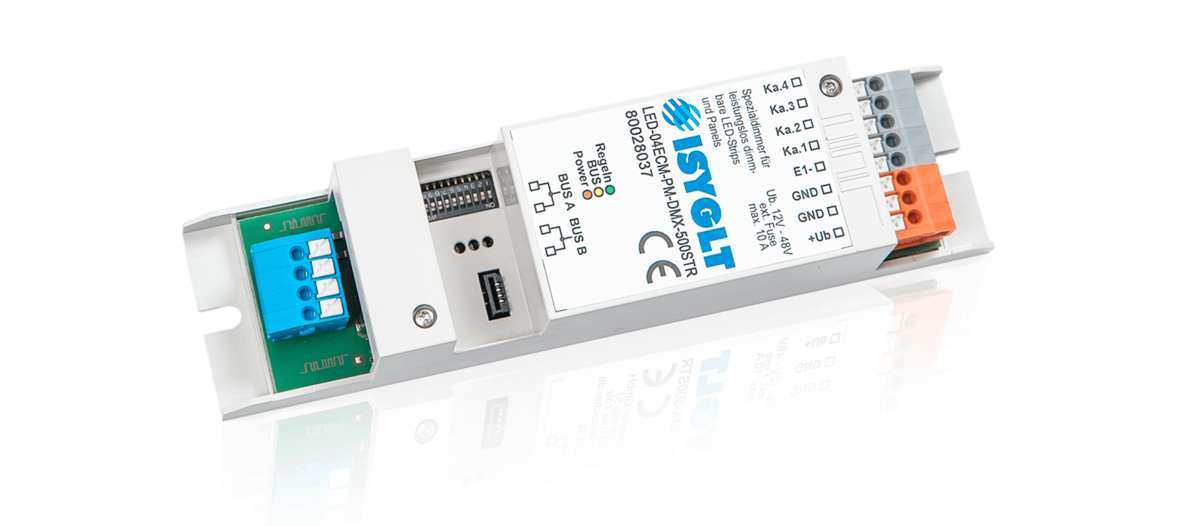

LED-Dimmer zur Ansteuerung von leistungslos dimmbaren LED-Leuchten/-Strips (z.B. unsere Typen P02, Pxx) mit 4 unabhängigen Impuls-Ausgängen, Sinkstrom max. 500mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Der LED-Dimmer wurde zur Ansteuerung von leistungslos dimmbaren LED-Leuchten/-Strips (z.B. unsere Typen P02, Pxx) entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben, vom einzelnen Lichtdimmen bis hin zur Verwendung für aufwändige Licht- und Farbszenarien, einfach realisierbar.
Der LED-04ECM-PM-DMX-500STR kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.
Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.
Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:
| Betriebsspannung | 12V bis 48V für die Versorgung der LEDs je nach Type! Die Spannung des Netzteils muss der Spannung der LED-Strips entsprechen! |
| Havarie-Eingang | 12V bis 48V DC |
| Absicherung | max. 10A bei Umax 48V DC |
| Stromaufnahme | max. 500mA pro LED-Kreis (Stromsenke), 30mA Betriebsstrom, Vorsicherung max. 10A |
| Ausgang | max. 4x500mA Sink-Steuerstrom für leistungslos dimmbare LED-Elektronik |
| BUS-Ansteuerung | ISYGLT / DMX512 (weitere auf Anfrage) |
| Leitungslänge Speisung zu LED-Dimmer | max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
| Leitungslänge LED-Dimmer bis zur letzten LED | max. 50m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
| Dimmauflösung | 16 Bit |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 10 |
| Bauform | Kunststoffgehäuse für Leuchteneinbau bzw. Bodenkanal |
| Abmessungen | LxBxH 140x35x27mm |
| Gewicht | 55g |
| Typenbezeichnung | LED-04ECM-PM-DMX-500STR |
| Artikelnummer | 80028037 |
| Fabrikat | ISYGLT |
| Konformität | CE |
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll | OFF |
| DIP 2 | Reserve | OFF |
| DIP 3 | Reserve | OFF |
| DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft"
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll | ON |
| DIP 2 | Adressbit 9 | Moduladresse (höchstes Bit) |
| DIP 3 | Adressbit 8 | Moduladresse |
| DIP 4 | Adressbit 7 | Moduladresse |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Beispiele für Adresseinstellung:
- Adresse 1, 000000001 = DMX 1, 2, 3 und 4
- Adresse 10, 000001010 = DMX 10, 11, 12 und 13
- Adresse 127, 001111111 = DMX 127, 128, 129 und 130
- Adresse 509, 111111101 = DMX 509, 510, 511 und 512
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| Blinken | Signalisierung Parameterfehler | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:
Betriebsarten:
Einstellung diverser Dimmkurven
Minimal- und Maximalwerte
| +Ub | Spannungseingang + für LED-Versorgung |
| GND | Spannungseingang - für LED-Dimmer - muss mit dem GND (-) der LED-Spannungsversorgung verbunden sein |
| GND | Spannungseingang - für LED-Dimmer - muss mit dem GND (-) der LED-Spannungsversorgung verbunden sein |
| E1- | Gemeinsame Anode (+) der Power-LED |
| Ka.1 | DIM (Dimmsignal -) für LED Kanal 1 |
| Ka.2 | DIM (Dimmsignal -) für LED Kanal 2 |
| Ka.3 | DIM (Dimmsignal -) für LED Kanal 3 |
| Ka.4 | DIM (Dimmsignal -) für LED Kanal 4 |
| A | Subnet (BUS A, RS-485) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
| B | Subnet (BUS B, RS-485) |
