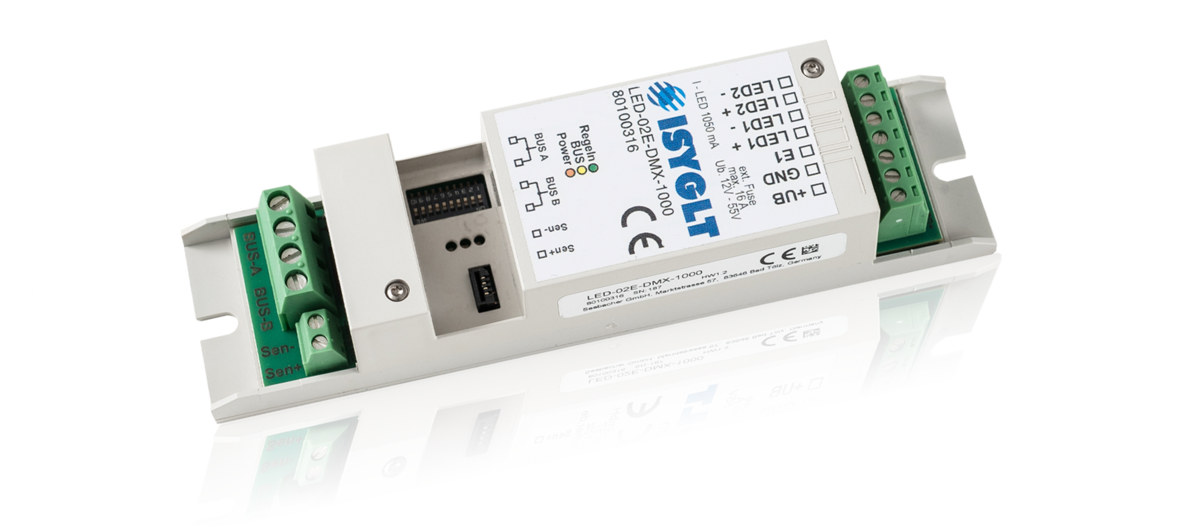

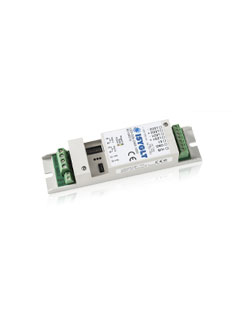

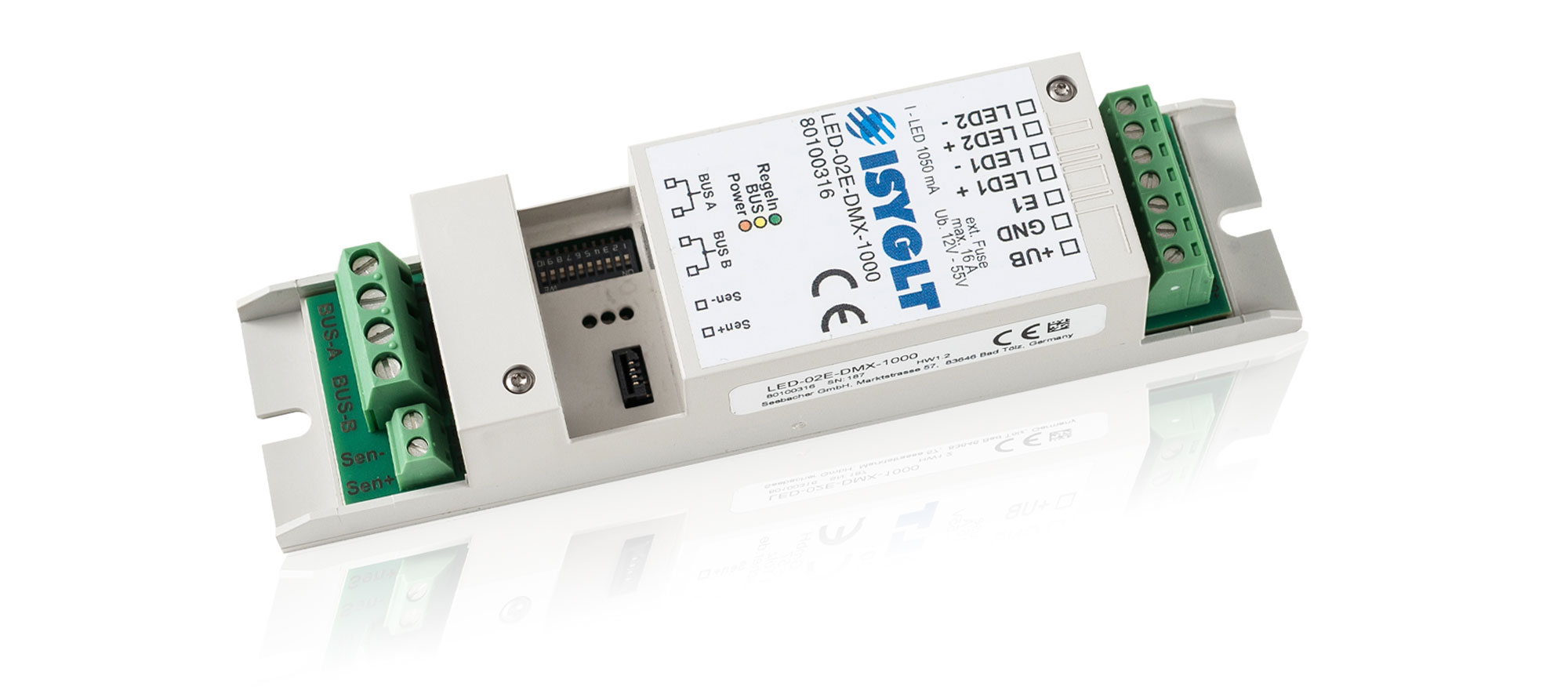

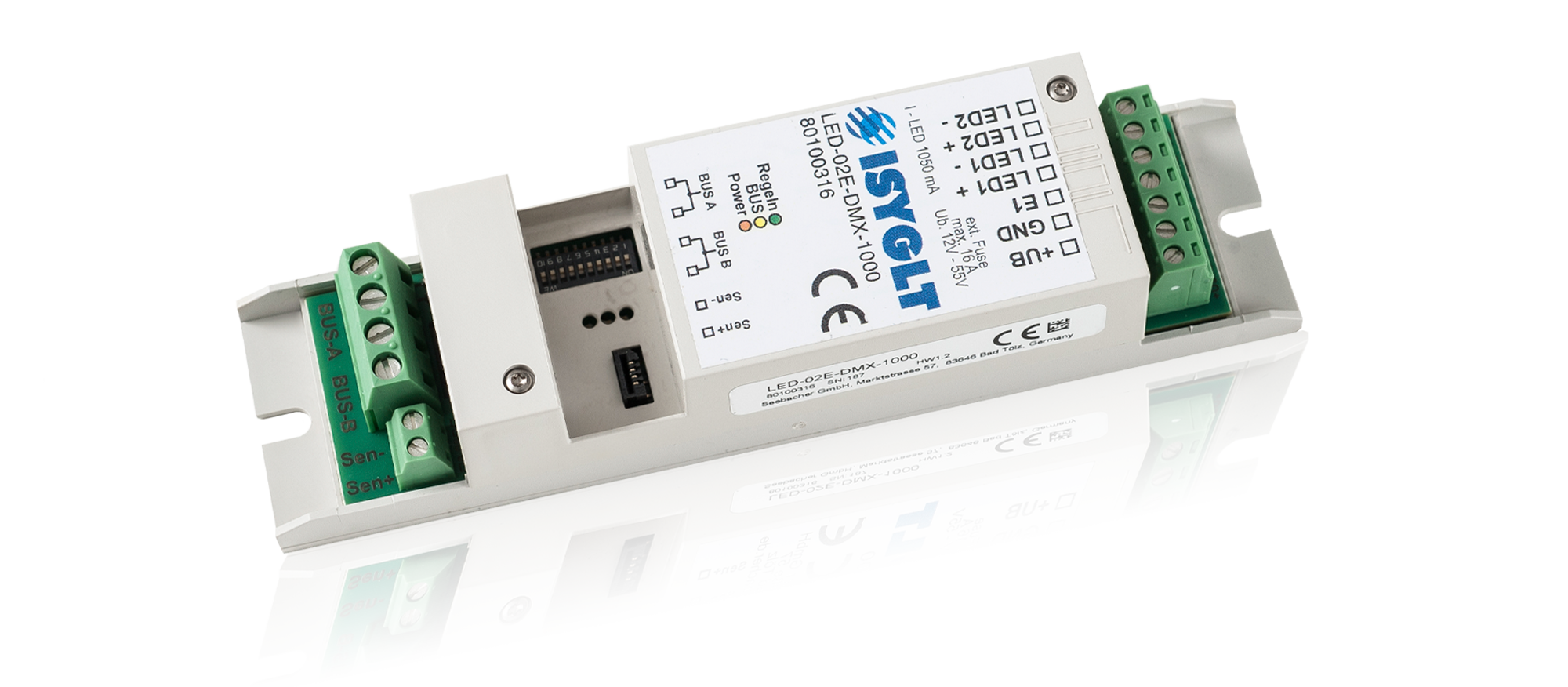

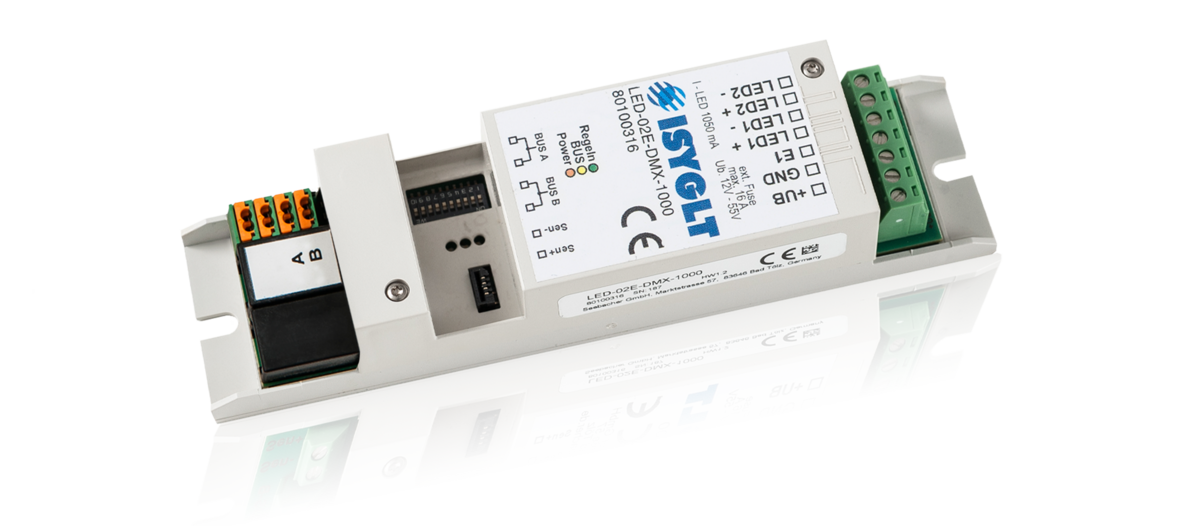

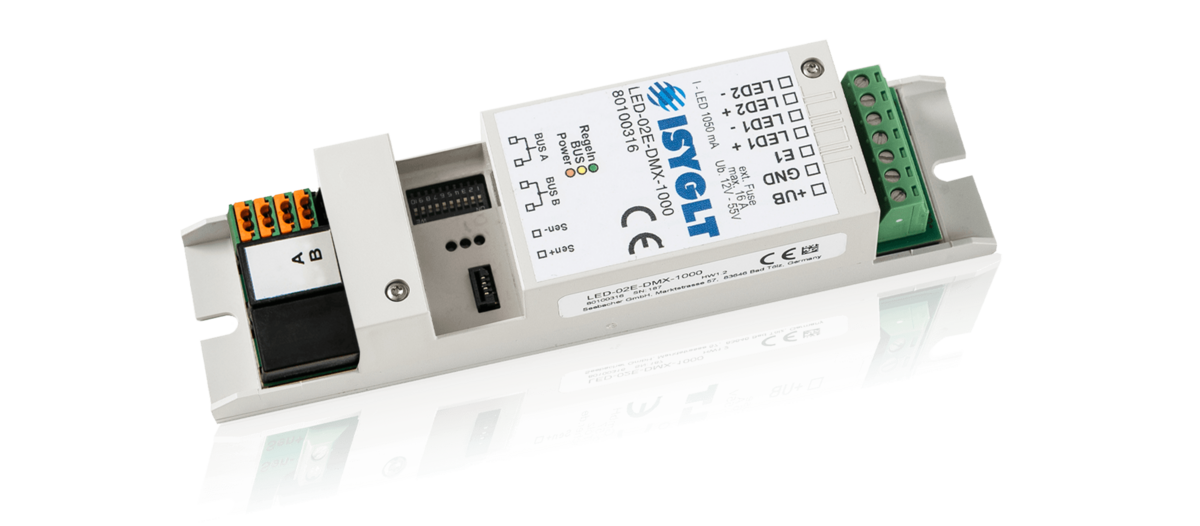

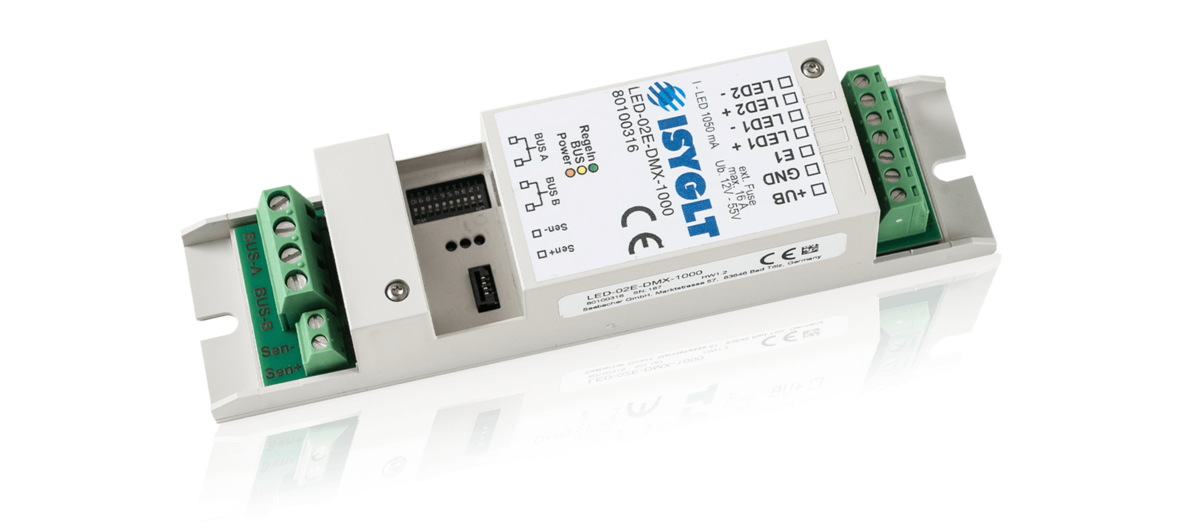

LED-Dimmer mit 2 unabhängigen Konstantstrom-Ausgängen, CC (constant current) 1000mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Der LED-Dimmer wurde zur Ansteuerung von 2 LED-Leuchten 1000mA entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben, vom einzelnen Lichtdimmen bis hin zur Verwendung für aufwändige Licht- und Farbszenarien, einfach realisierbar.
Der LED-Dimmer kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.
Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.
Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:
| Betriebsspannung | 12V bis 55V DC impulsfest ! für Power-LEDs |
| Havarie-Eingang | 12V bis 55V DC |
| Absicherung | max. 16A bei Umax 55V DC |
| Stromaufnahme | max. 1100mA pro LED-Kreis |
| Ausgang |
2 Kreise mit je 1050mA für LEDs Die nötige Spannung für Reihenschaltungen von LEDs ist jeweils aus den entsprechenden Datenblättern der LED-Hersteller zu entnehmen. Die Versorgungsspannung muss 25% höher sein als die Flussspannung der LED. |
| BUS-Ansteuerung | ISYGLT / DMX512 (weitere auf Anfrage) |
|
Leitungslänge Speisung zu LED-Dimmer | max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
|
Leitungslänge LED-Dimmer bis zur letzten LED | max. 50m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
| Dimmauflösung | 16 Bit |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² |
| Betriebstemperatur | -10...+45°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 10 |
| Bauform | Kunststoffgehäuse für Leuchteneinbau |
| Abmessungen | LxBxH 140x31x23mm |
| Gewicht | 80g |
| Typenbezeichnung | LED-02E-DMX-1000 |
| Artikelnummer | 80100316 |
| Fabrikat | ISYGLT |
| Konformität | CE |
DIP-Schalter ab Firmware V1.08
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Manuell Ein | Einschalten auf den Wert "Notbetrieb" (Default 100%) |
| DIP 3 | Reserve | OFF |
| DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DIP-Schalter Firmware V1.0
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Protokoll 2 | OFF |
| DIP 3 | Reserve | OFF |
| DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DIP-Schalter ab Firmware V1.08
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft".
Mit dem DIP-Schalter wird die Startadresse der 2 aufeinanderfolgenden Dimmkanäle eingestellt.
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | ON |
| DIP 2 | Adressbit 9 | Moduladresse (höchstes Bit) |
| DIP 3 | Adressbit 8 | Moduladresse |
| DIP 4 | Adressbit 7 | Moduladresse |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Beispiel zur Adress-Einstellung
| DIP-Schalter | Ausgabe | |
|---|---|---|
| Adresse 0 | 000000000 | Manuell einschalten auf den Wert "Notbetrieb" (Default 100%) |
| Adresse 1 | 000000001 | DMX-Kanal 1 |
| Adresse 10 | 000001010 | DMX-Kanal 10 |
| Adresse 127 | 001111111 | DMX-Kanal 127 |
| Adresse 510 | 111111110 | DMX-Kanal 510 |
DIP-Schalter Firmware V1.0
DMX-Betrieb ohne Verzögerung
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Protokoll 2 | ON |
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft"
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | ON |
| DIP 2 | Protokoll 2 | ON |
| DIP 3 | Adressbit 8 | Moduladresse (höchstes Bit) |
| DIP 4 | Adressbit 7 | Moduladresse |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Mit den DIP-Schaltern 3 bis 10 wird die DMX-Adresse festgelegt. Die eingestellte Adresse, multipliziert mit 3 und addiert mit 1, entspricht der ersten von 3 aufeinander folgenden DMX-Adressen:
- Adresse 0, 00000000 = DMX 1, 2 und 3
- Adresse 1, 00000001 = DMX 4, 5 und 6
- Adresse 169, 10101001 = DMX 508, 509 und 510
Bei höheren Schalterstellungen wird die Adresse immer auf Kanal 508...510 begrenzt.
Fall 1 - ohne Temperatursensor (Parametereinstellung)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| Blinken | Signalisierung Parameterfehler | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Fall 2 - mit Temperatursensor (Parametereinstellung)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | Übertemperatur und Abschaltung des LED-Dimmers |
| Ein | Sensor ok und Temperatur ok | ||
| normales Blinken | kein Sensor angeschlossen | ||
| langsames Blinken | Übertemperatur, LED-Dimmer regelt zurück | ||
| schnelles Blinken | Übertemperatur, kurz vor Abschaltung | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:
Betriebsarten:
Einstellung diverser Dimmkurven
Minimal- und Maximalwerte
| +Ub | Spannungseingang + für LED-Versorgung |
| GND | Spannungseingang - für LED-Versorgung |
| COM-LED (+) | Gemeinsame Anode (+) der Power-LED |
| LED 1 (-) | Kathode (-) für Power-LED Kanal 1 |
| LED 2 (-) | Kathode (-) für Power-LED Kanal 2 |
| LED 3 (-) | Kathode (-) für Power-LED Kanal 3 |
| E | Notbetriebseingang (Havarie) (Brücke gegen COM+) |
| A | Subnet (BUS A, RS-485) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
| B | Subnet (BUS B, RS-485) |
| S- | Temperatursensor - |
| S+ | Temperatursensor + |
