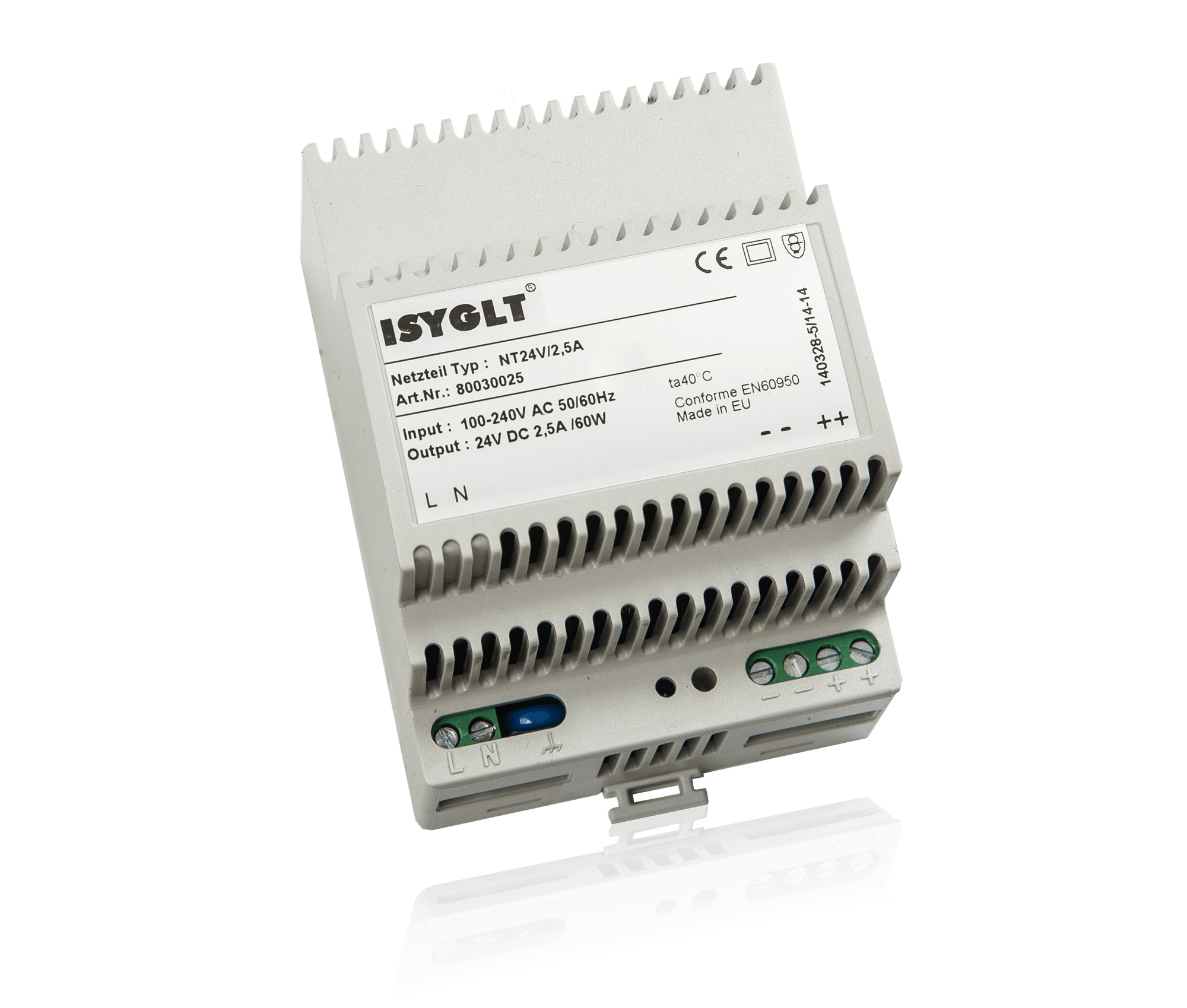

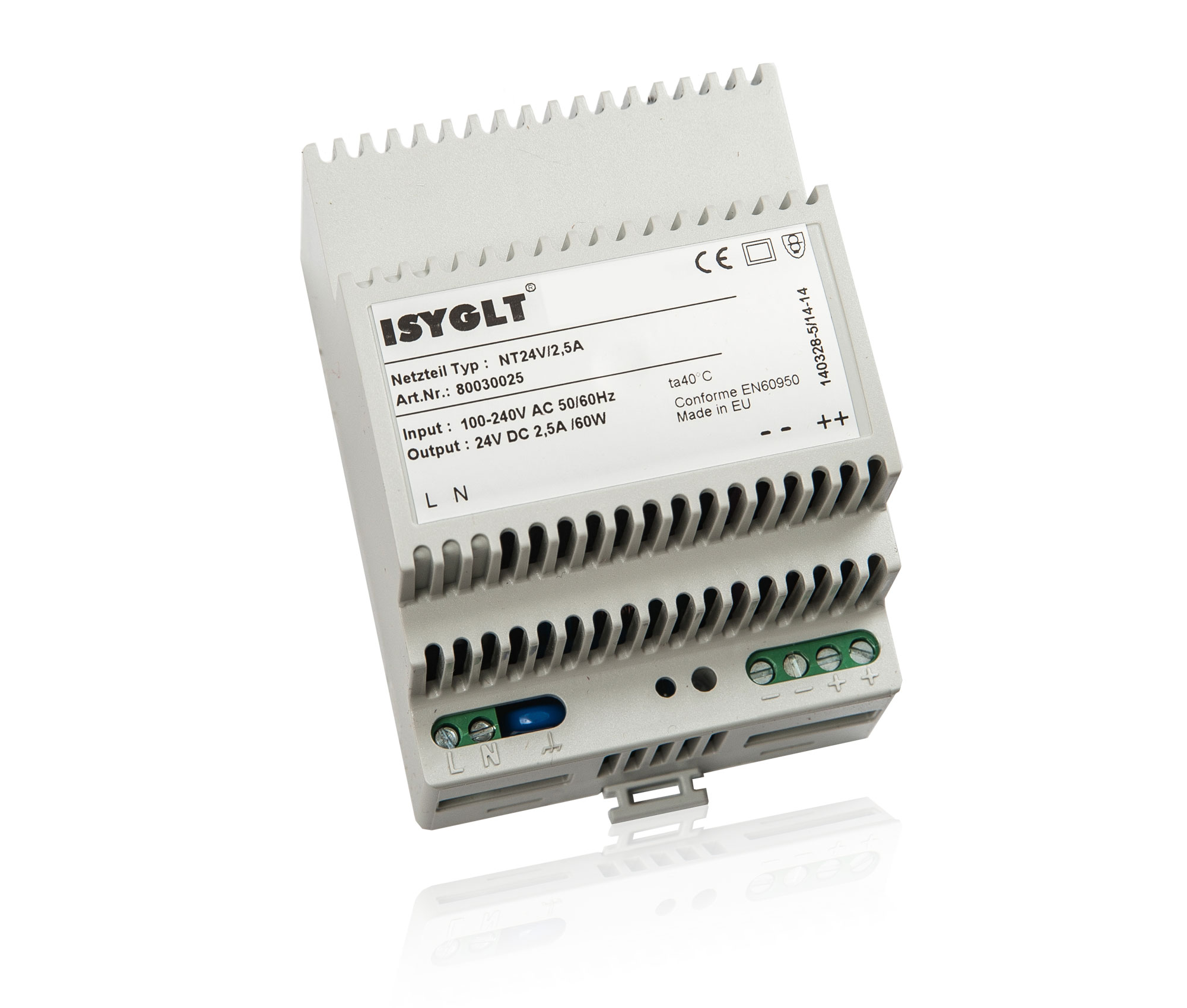

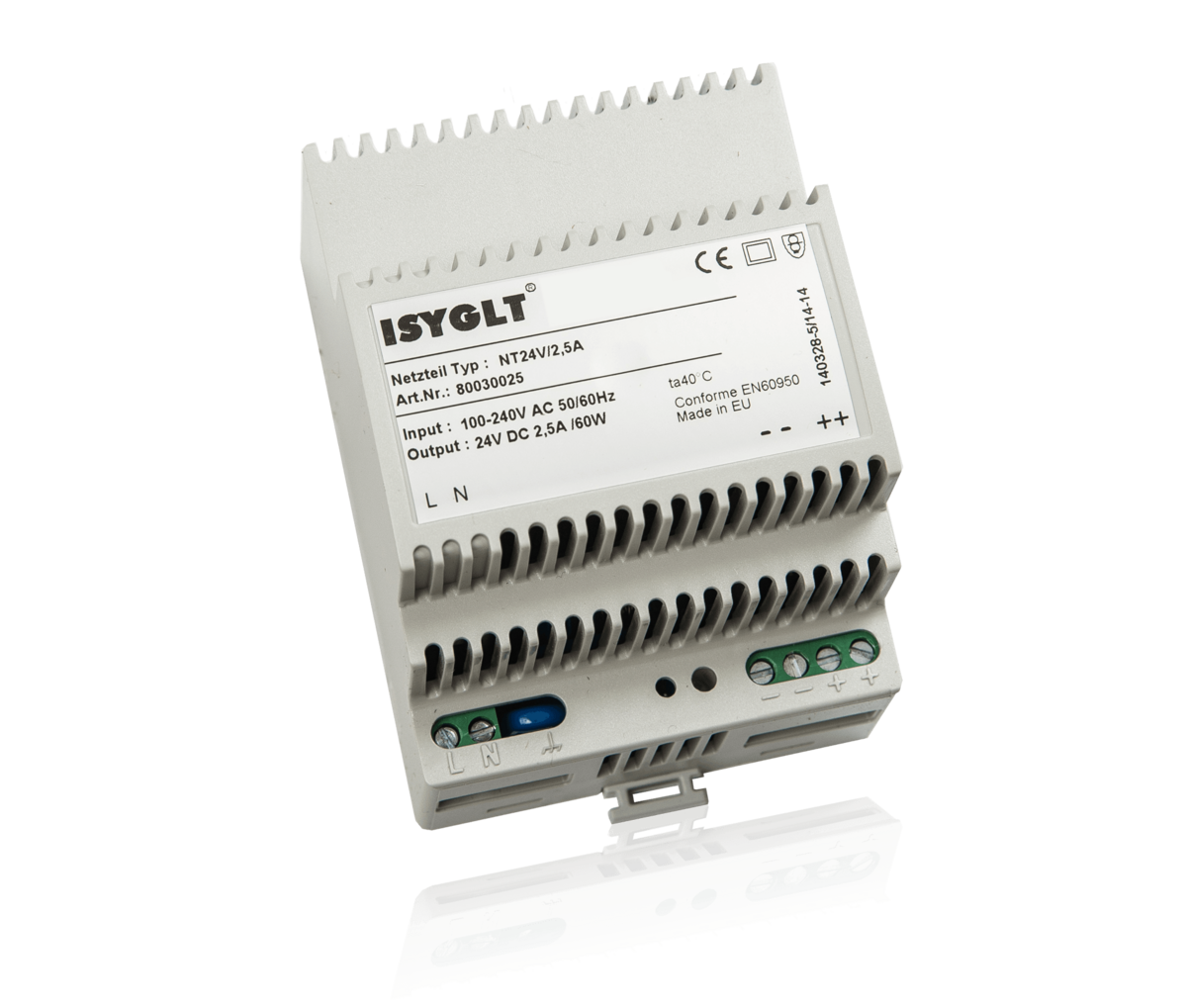

Netzteil NT24V/2,5A-S

Das Netzteil dient zur Betriebsspannungsversorgung der ISYGLT-BUS-Komponenten.

Kurzer Überblick

  • max. 2,5A
  • Kompaktnetzteil für kleine Anlagen
  • liefert die Betriebsspannung für die BUS-Module
  • Primärschaltregler

Das Netzteil dient zur Betriebsspannungsversorgung der ISYGLT-BUS-Komponenten. Bei der Dimensionierung des Netzteils sind die maximalen Stromwerte der einzelnen Module zu addieren. Dies ist über die Stückliste im ProgrammDesigner nach erfolgter Anlage der Module sehr einfach zu berechnen.

Elektrotechnische Daten

Betriebsspannung (primär) 230V +/- 10% AC 48/63Hz
Ausgangsspannung 24-28V DC einstellbar, Toleranz +/-3%
Ausgangsstrom 2,5A kurzschlussfest, elektronisch geschützt
Strombegrenzung 3,1A
Kurzschlussstrom 3,5A
Wirkungsgrad 85-90%
Mindestlast 0mA
Restwelligkeit 35mVss
Leerlaufverlustleistung 0,9W
Anschluss Schraubklemmen 2,5mm²
Betriebstemperatur -10...+50°C
Lagertemperatur -25...+70°C
Luftfeuchte 0 ...90 % r.F. nicht kondensierend
Schutzart im nichteingebauten Zustand IP20

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 4TE
Abmessungen 72x93x68mm
Gewicht 350g

Bestelldaten und Konformität

Typenbezeichnung NT24V/2,5A-S
Artikelnummer 80030025
Fabrikat ISYGLT
Konformität CE

Anschlussbelegung

2-polige Klemme unten links

230V Netzspannung 230V (L)
230V Netzspannung 230V (N)

4-polige Klemme unten rechts

24V DC - Ausgang 0V
24V DC - Ausgang 0V
24V DC + Ausgang +24V
24V DC + Ausgang +24V


NT24V/2,5A-S

Art.-Nr.: 80030025

Das Netzteil dient zur Betriebsspannungsversorgung der ISYGLT-BUS-Komponenten.
