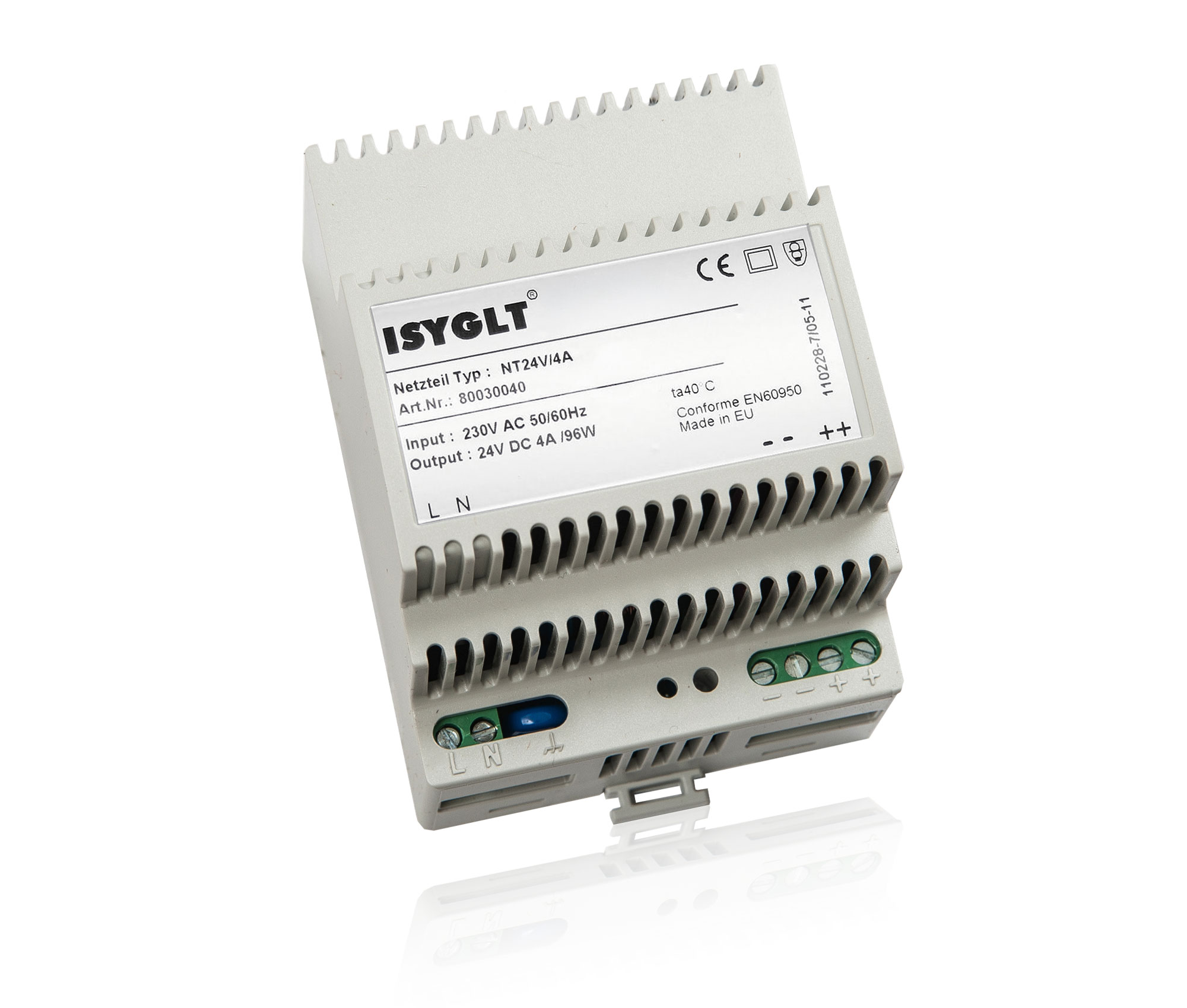

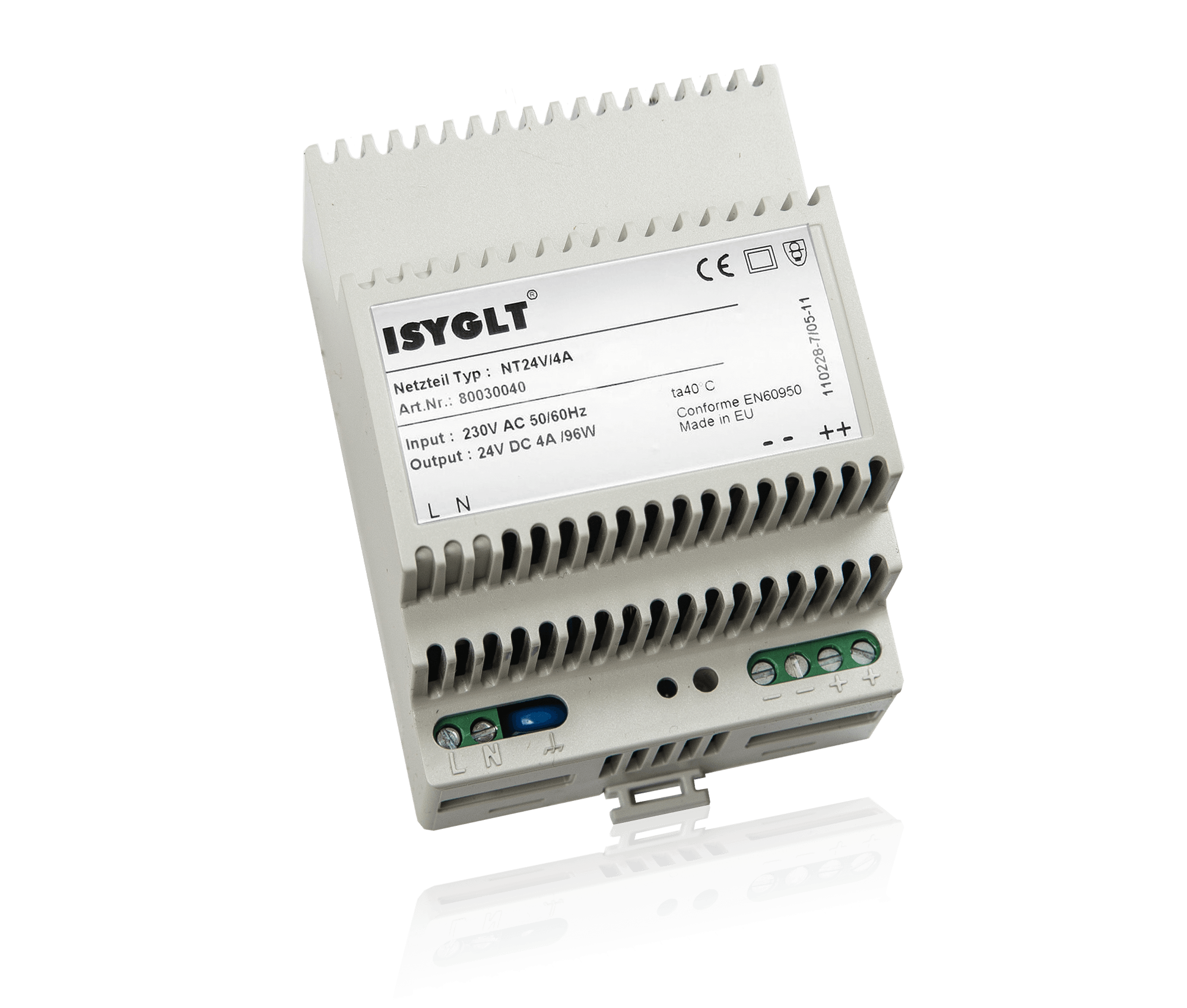

Das Netzteil dient zur Betriebsspannungsversorgung der ISYGLT-BUS-Komponenten.
Das Netzteil dient zur Betriebsspannungsversorgung der ISYGLT-BUS-Komponenten. Bei der Dimensionierung des Netzteils sind die maximalen Stromwerte der einzelnen Module zu addieren. Dies ist über die Stückliste im ProgrammDesigner nach erfolgter Anlage der Module sehr einfach zu berechnen.
| Betriebsspannung (primär) | 230V AC +/-10% 48-63Hz |
| Ausgangsspannung | 24V-28V DC einstellbar, Toleranz +/-3% |
| Ausgangsstrom | 4,0A kurzschlussfest, elektronisch geschützt |
| Mindestlast | 0 mA |
| Restwelligkeit | 20 mVss |
| Leerlaufverlustleistung | 0,9W |
| Anschluss | Schraubklemmen 2,5mm² |
| Betriebstemperatur | -10...+40°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0 ...90 % r.F. nicht kondensierend |
| Schutzart | im nichteingebauten Zustand IP20 |
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 4TE |
| Abmessungen | 72x93x68mm |
| Gewicht | 400g |
| Typenbezeichnung | NT24V/4,0A-S |
| Artikelnummer | 80030040 |
| Fabrikat | ISYGLT |
| Konformität | CE |
| 230V | Netzspannung 230V (L) |
| 230V | Netzspannung 230V (N) |
| 24V DC - | Ausgang 0V |
| 24V DC - | Ausgang 0V |
| 24V DC + | Ausgang +24V |
| 24V DC + | Ausgang +24V |
Art.-Nr.: 80030040
