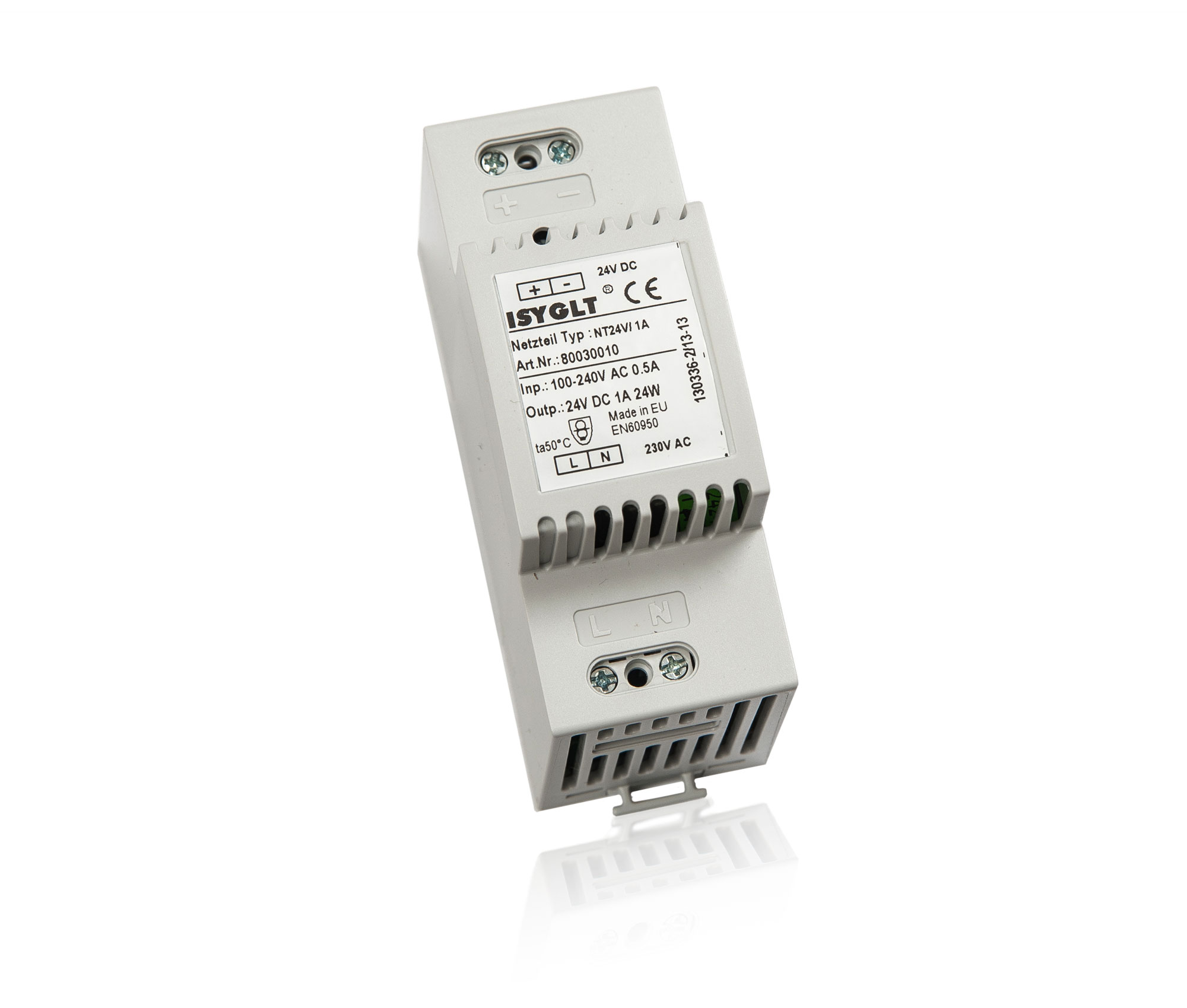

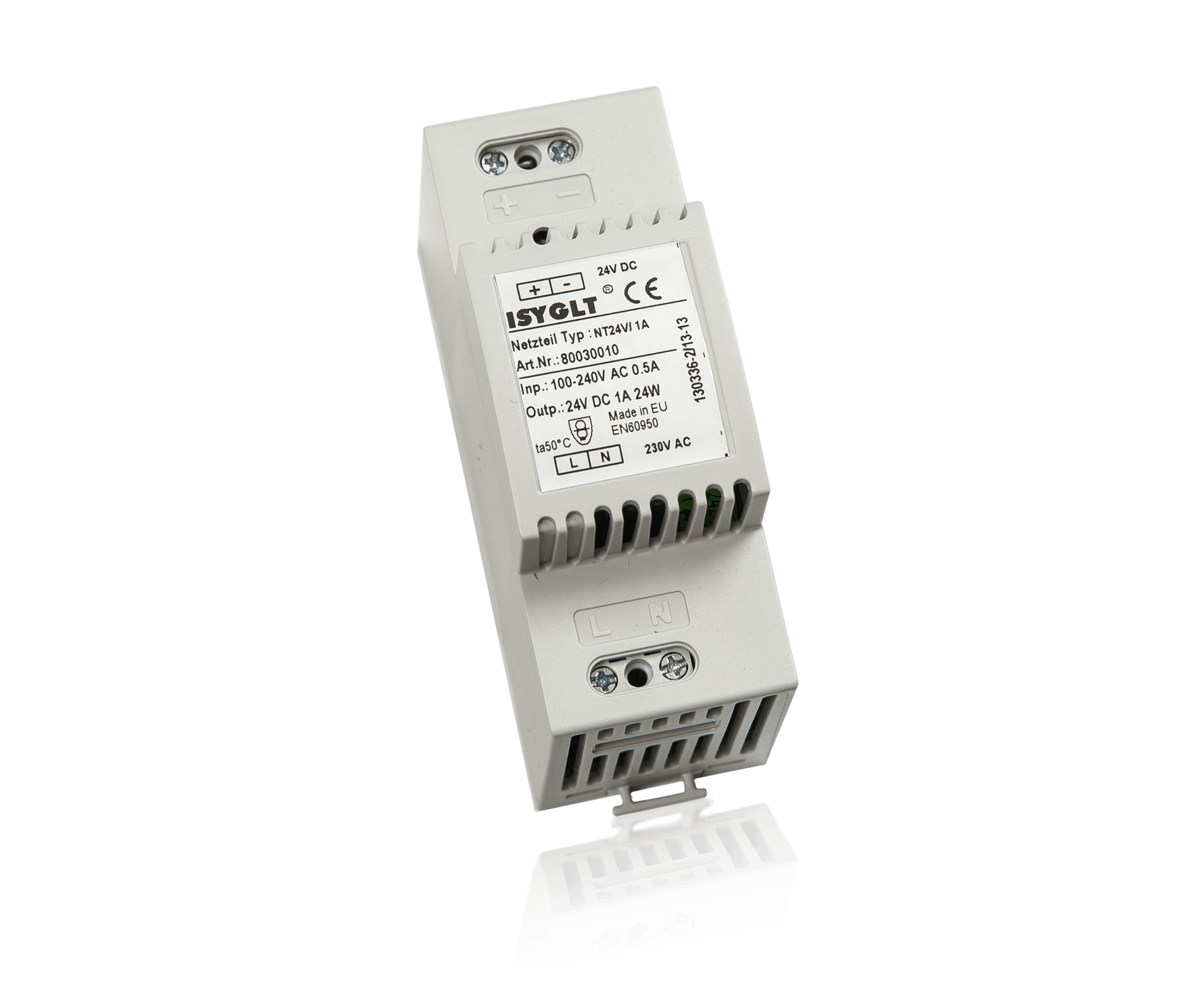

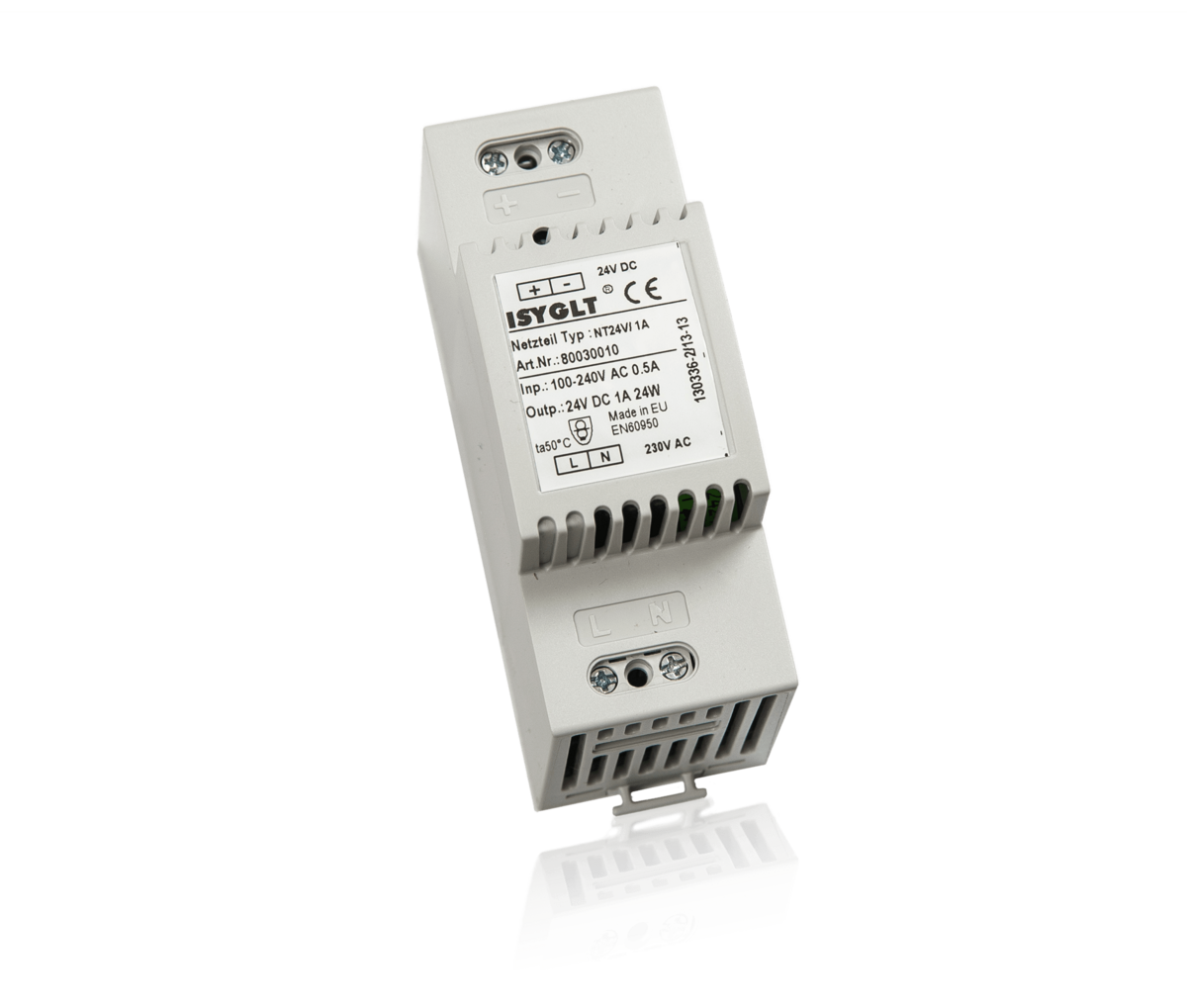

Netzteil NT24V/1,0A-S
Das Netzteil dient zur Betriebsspannungsversorgung der ISYGLT-BUS-Komponenten.
Kurzer Überblick
- max. 1,0A
- Kompaktnetzteil für kleine Anlagen
- liefert die Betriebsspannung für die BUS-Module
- Primärschaltregler
Das Netzteil dient zur Betriebsspannungsversorgung der ISYGLT-BUS-Komponenten. Bei der Dimensionierung des Netzteils sind die maximalen Stromwerte der einzelnen Module zu addieren. Dies ist über die Stückliste im ProgrammDesigner nach erfolgter Anlage der Module sehr einfach zu berechnen.
Elektrotechnische Daten
| Betriebsspannung (primär) | 100-240V AC 48-63Hz |
| Ausgangsspannung | 24V-28 DC einstellbar, Toleranz +/-3% |
| Ausgangsstrom |
1,0A kurzschlussfest und überlastfest, elektronisch geschützt Strombegrenzung 1,7A Kurzschlussstrom 2,2A |
| Mindestlast | 0 mA |
| Restwelligkeit | 60 mVss |
| Leerlaufverlustleistung | 0,4-0,5W |
| Anschluss | Schraubklemmen 2,5mm² |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 5 ...90 % r.F. nicht kondensierend |
| Schutzart | im nichteingebauten Zustand IP20 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 2TE |
| Abmessungen | 35,5x94x68mm |
| Gewicht | 220g |
Bestelldaten und Konformität
| Typenbezeichnung | NT24V/1,0A-S |
| Artikelnummer | 80030010 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
Anschlussbelegung
2-polige Klemme oben
| 230V | Netzspannung 230V (L) |
| 230V | Netzspannung 230V (N) |
2-polige Klemme unten
| 24V DC+ | Ausgang +24V |
| 24V DC- | Ausgang 0V |
