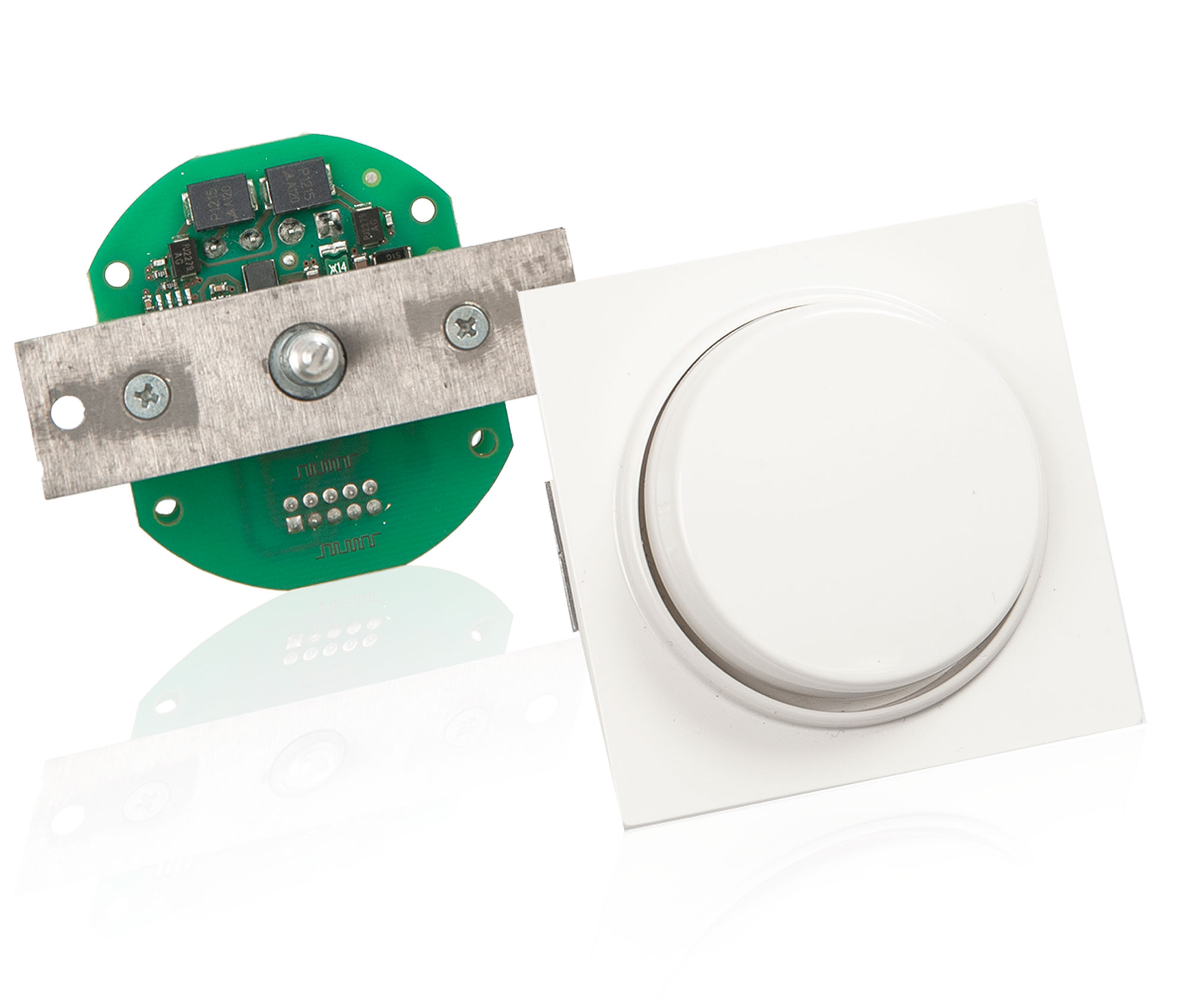

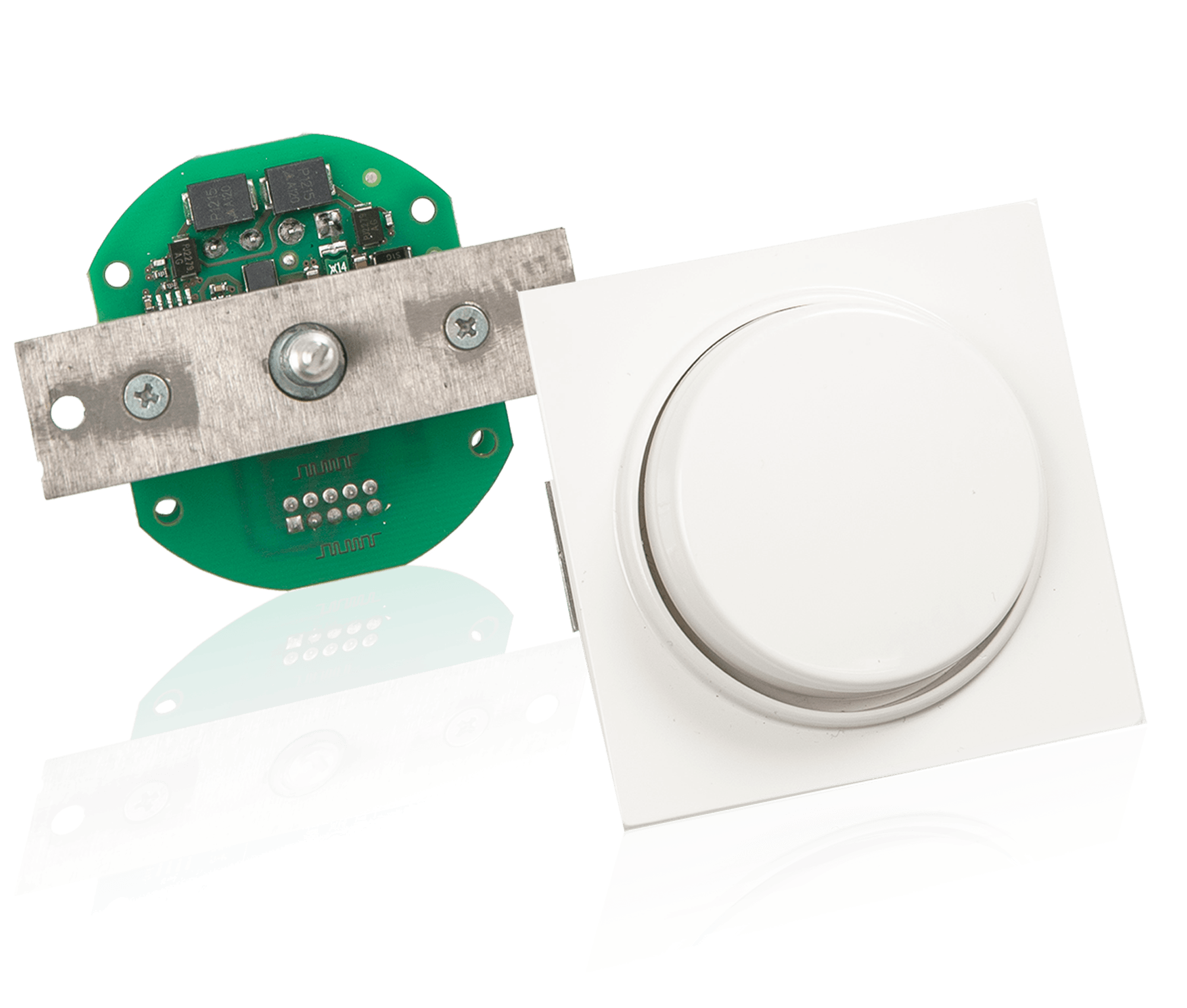

Digitales Potentiometer DPI-01U-4MM
(Abdeckung nicht im Lieferumfang enthalten)
Das digitale Potentiometer DPI-01U-4MM mit Taster ist für Standard-Dimmer-Abdeckungen zur Montage in einer UP-Dose vorgesehen. Es wurde für Anwendungen entwickelt, die eine Endlosbewegung benötigen.
Kurzer Überblick
- Drehdimmer für Schalterdose
- Endlosbewegung
- Poti-Drehimpuls bei Rechtsdrehung
- Poti-Drehimpuls bei Linksdrehung
- Auswertung der Druck-Taste
- 4 Geschwindigkeitseinstellungen
- Aktivierung und Verriegelung des Potis
| Typenbezeichnung | DPI-01U-4MM |
| Artikelnummer | 80023241 |
| Wellendurchmesser | 4mm |
| Betriebsspannung | 12-35V DC |
| Stromaufnahme | 25mA bei 24V |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm² für BUS |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 00 |
| Bauform | Leiterplatte mit Montageblech und Adaptermutter für Standard-Dimmer-Abdeckungen zur Montage in einer UP-Dose |
| Abmessungen | HxBxT 49x58x52mm |
| Gewicht | ca. 52g ohne Abdeckung |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf der Platine des Moduls.
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
4-poliger Stecker Rückseite
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
Neu
Sale

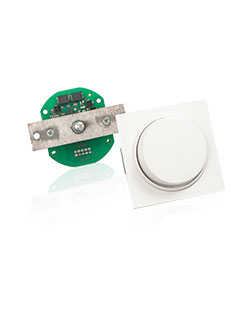

DPI-01U-4MM
