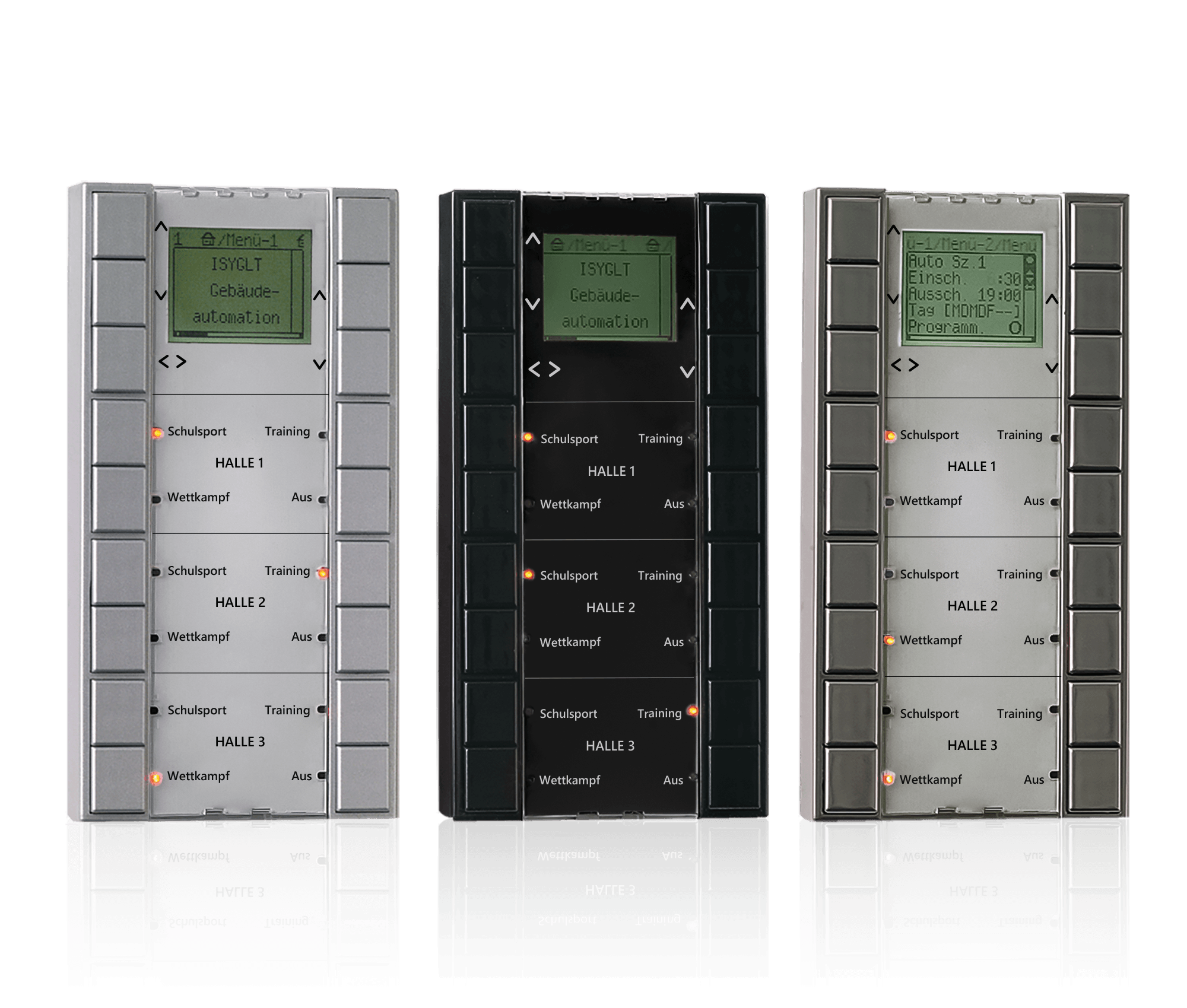

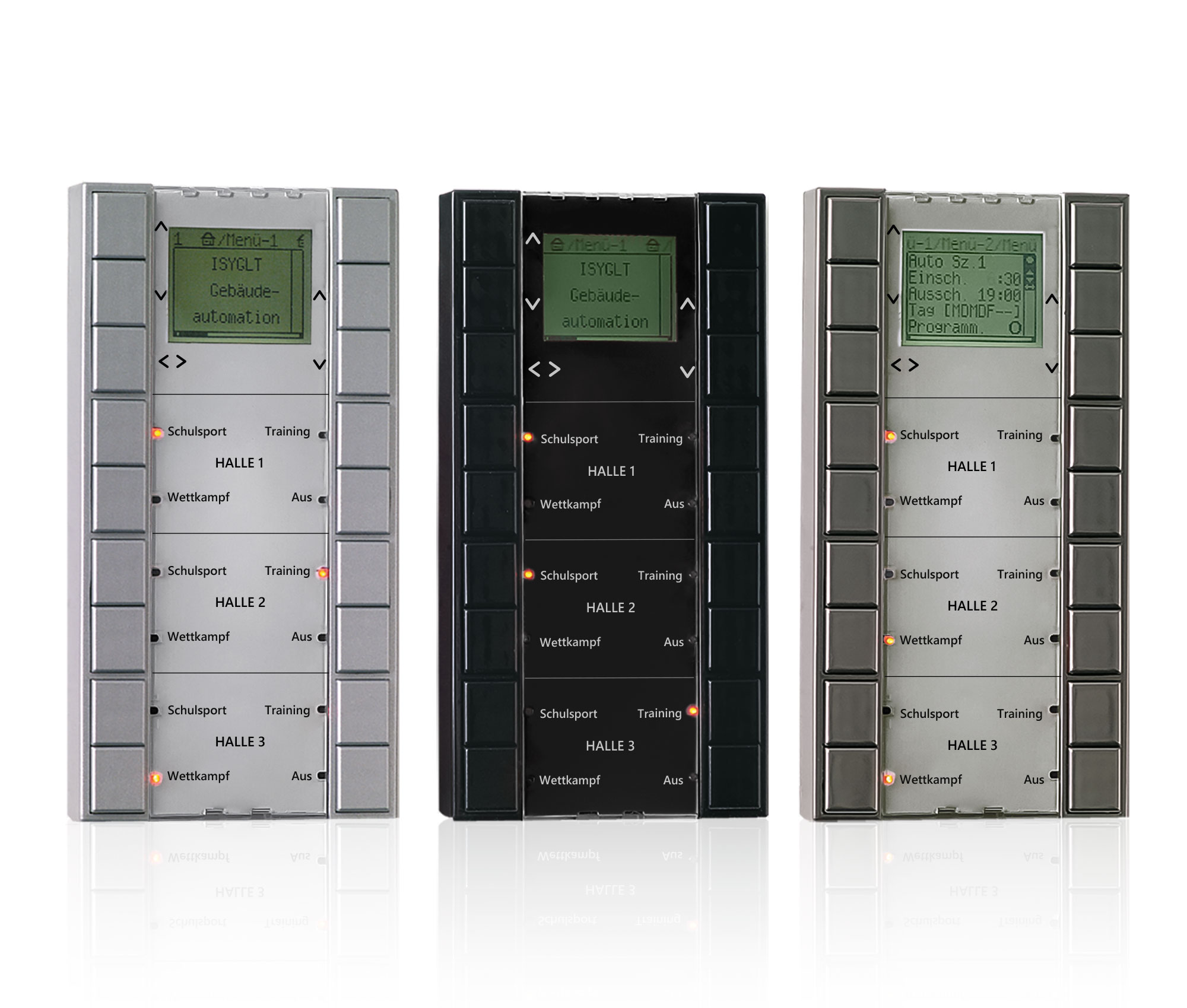

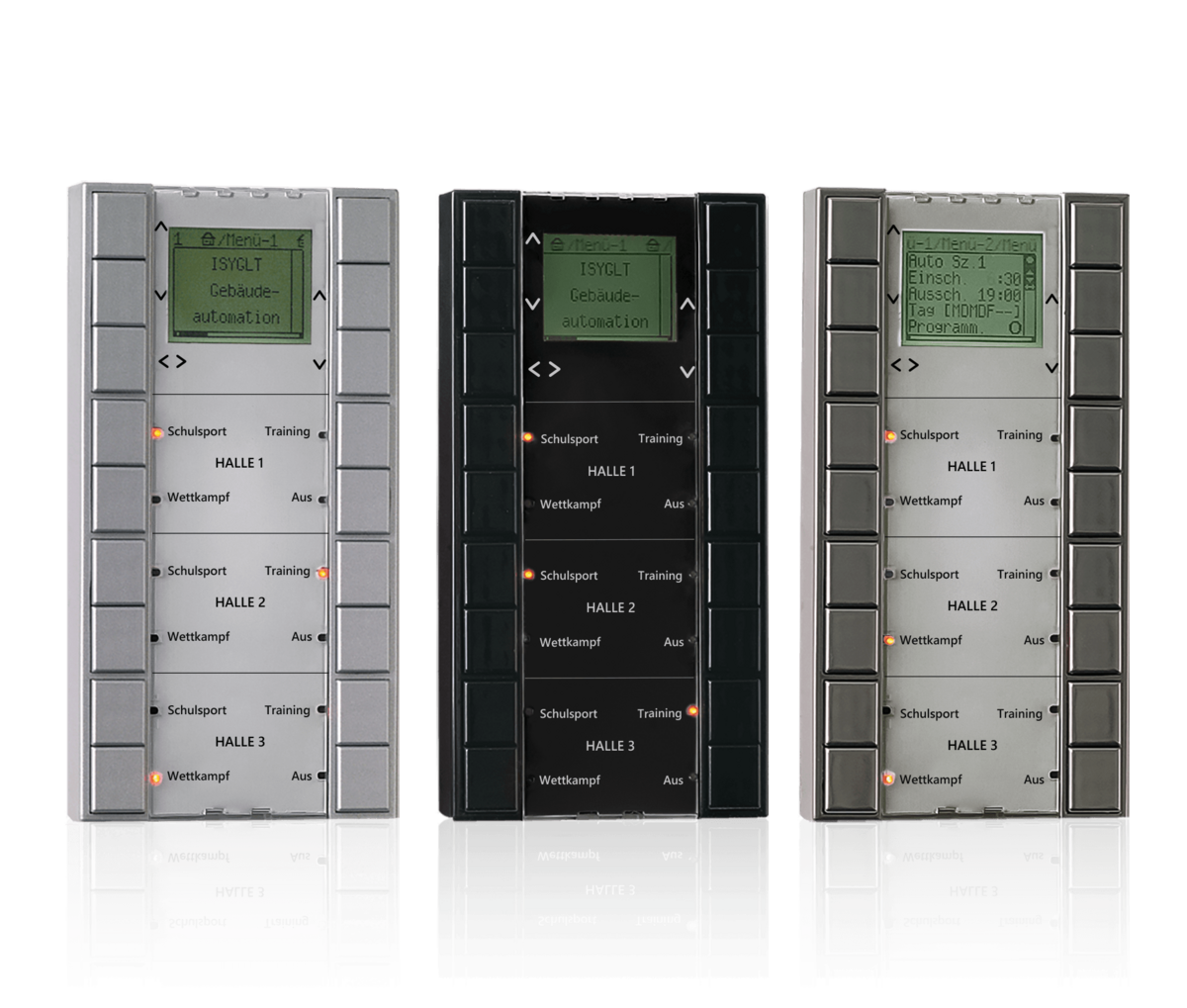

Raum-Controller RC-T-IR-D

Der Raum-Controller RC-T-IR-D ist eine vielfältig einsetzbare Bedienstelle für das ISYGLT-BUS-System. Die 12-18 Tasten und Rückmeldungen können frei programmiert und zugeordnet werden. Die Parametrierung des Displays erfolgt über den ProgrammDesigner. Durch die verschiedenen Farbvarianten und Designmöglichkeiten des Covers lässt sich der Raum-Controller gut in verschiedenste Designkonzepte integrieren.

Kurzer Überblick

12-18 Tasten mit Rückmeldungen
bis zu 4 Shift-Ebenen für die Tastenauswertungen
Graphikfähiges Display zur interaktiven Menüsteuerung
Integrierter Summer
Integrierter 36kHz Infrarot-Empfänger

Der Raum-Controller ist in Bezug auf Bediengeräte das Bindeglied zwischen normalen Tasten und einem Touch-Panel. Wie bei allen ISYGLT-Modulen wurde auch hier auf vielfältige Einsatzmöglichkeiten geachtet. Die Grundversionen der Raum-Controller unterscheiden sich in den Varianten mit und ohne Display.

Die wichtigsten Eckdaten:

12-18 Tasten (ergibt sich aus der Bestückung mit Einfach- und Doppeltasten)
Für die Tastenauswertungen stehen bis zu 4 Shift-Ebenen zur Verfügung
Graphikfähiges Display zur interaktiven Menüsteuerung
Die Rückmelde-LEDs und die Displayhinterleuchtung sind durch den integrierten Lichtsensor umgebungslichtabhängig dimmbar und somit auf die Umgebungshelligkeit optimal anpassbar.
Die Rückmelde-LEDs können durch eine einstellbare Mindestleuchtstärke (z.B. 2%) auch als Orientierungshilfe bei Dunkelheit genutzt werden.
Integrierter Summer für Tasten-Quittierungstöne, Error-Meldungstöne oder akustische Störmeldungen
Integrierter 36kHz Infrarot-Empfänger. In Verbindung mit unserem Handsender IRS-55T-LC können somit Funktionen drahtlos gesteuert werden.

Bei der Ausführung mit Display haben die 6 Tasten links und rechts neben dem Display immer fest zugeordnete Menüfunktionen.
Bei der Funktionskonzeption ist zu beachten, dass bei diesem Modul keine Mehrfach-Tastendruck-Auswertung möglich ist. Die Tasten werden immer der Reihe nach einzeln abgearbeitet.

Typenbezeichnung	RC-T-IR-D
Artikelnummer	80023310
Betriebsspannung	12-35V DC bzw. 12V-27V AC
Stromaufnahme	max. 270 mA bei 12V DC, max. 130mA bei 24V DC (alle LED und Zeichen an und volle Helligkeit)
Subnet (RS-485)	max. 5,6V Begrenzung durch Z-Dioden
Anschluss	steckbare Schraubklemme 4x 0,25 - 0,75 mm²
Betriebstemperatur	-10...+50°C
Lagertemperatur	-25...+70°C
Luftfeuchte	0 ...85 % r. F. nicht kondensierend
Schutzart	IP30
Bauform	Kunststoffgehäuse für UP- oder AP-Montage in RAL 9010Auf Anfrage sind auch andere Farben lieferbar
Abmessungen	HxBxT 163,5 x 83,5 x 18 (20) mm
Abmessung Einfachtaste	HxB 16,5x13,5 mm
Abmessung Doppeltaste	HxB 33,5x13,5 mm
Abmessung Display	BxH 38 x 30 mm
Gewicht	260g
Fabrikat	ISYGLT
Konformität	CE
