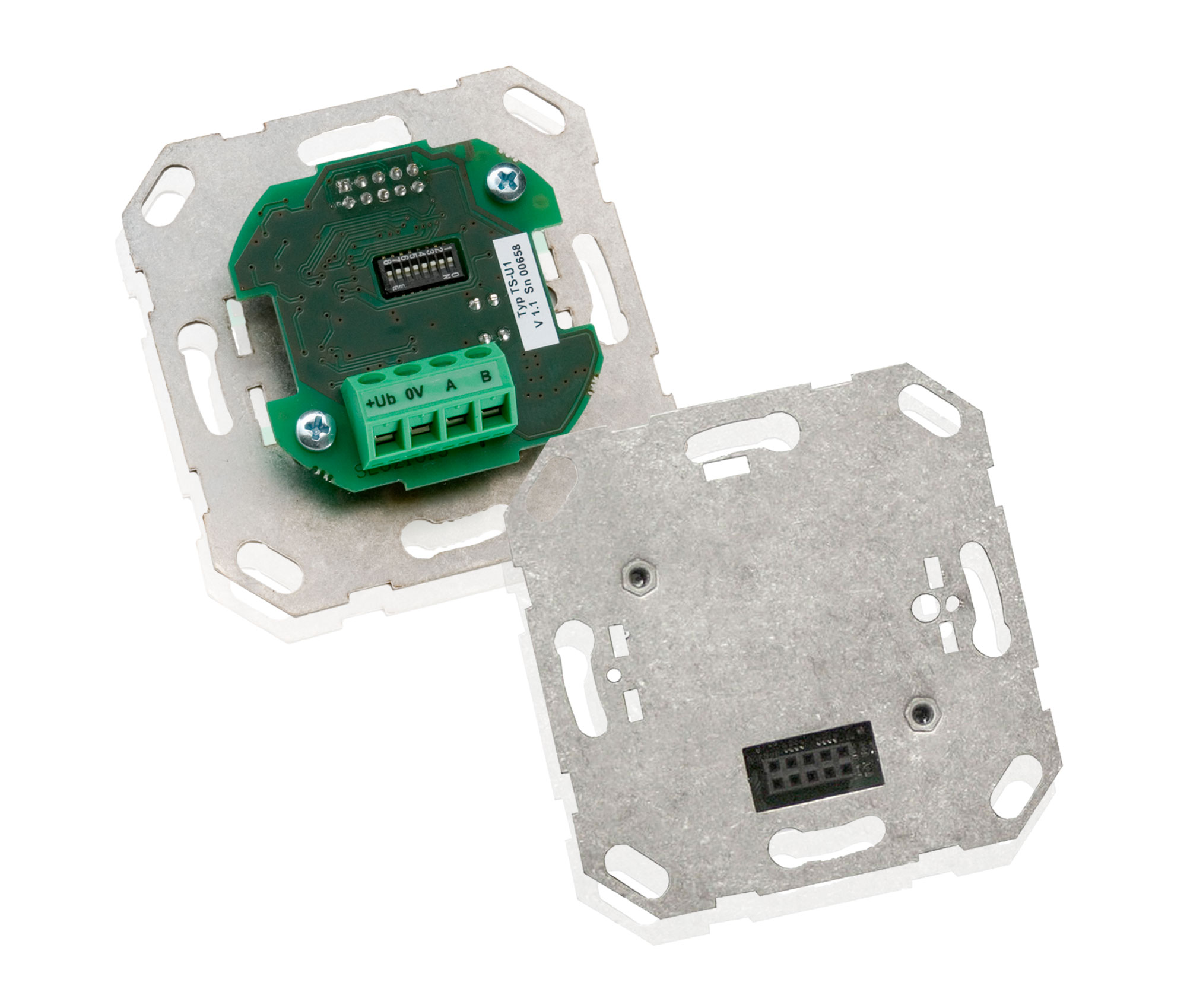

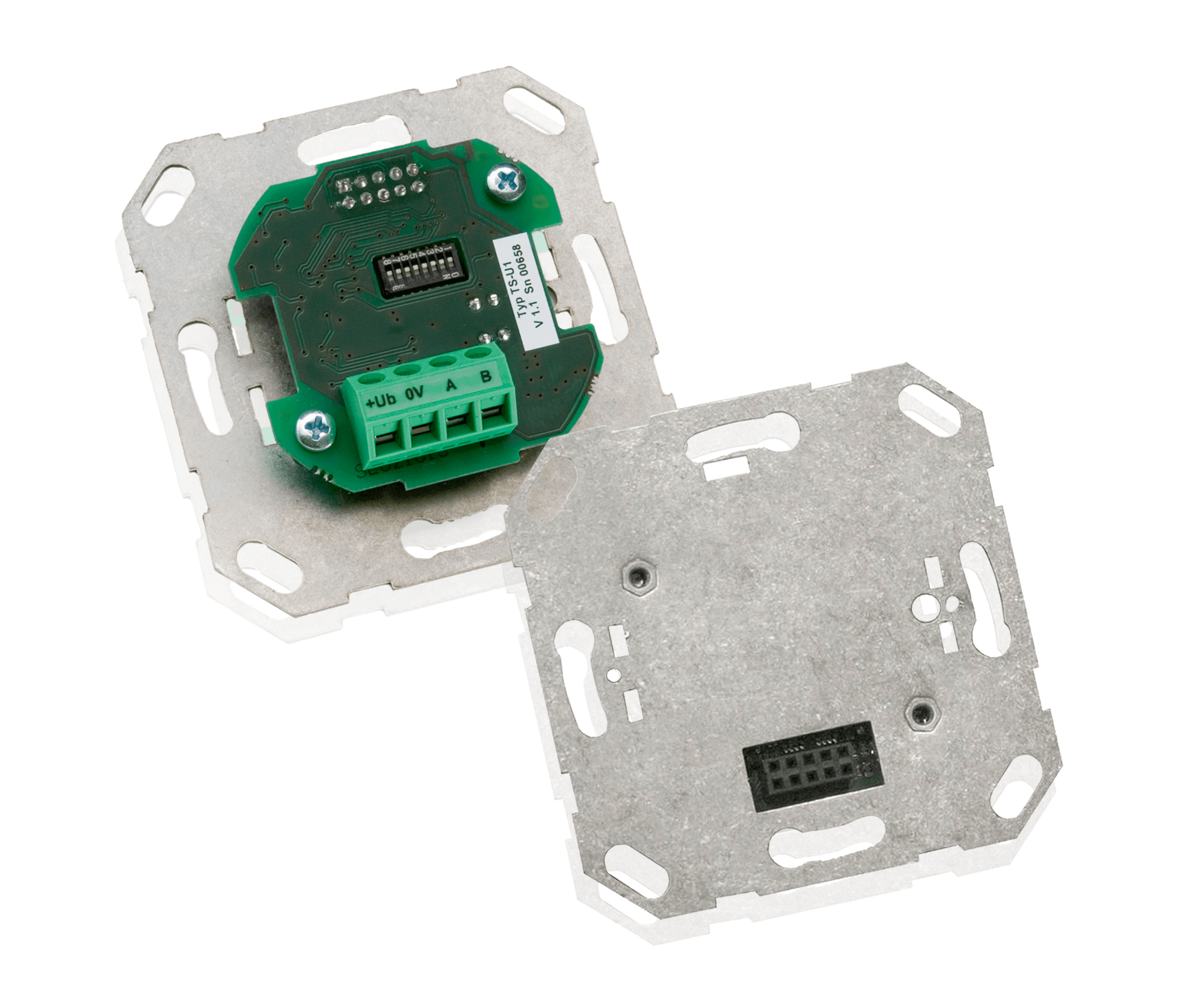

Universal-Tasterschnittstelle TS-U1
Die Tasterschnittstelle TS-U1 dient zur Ankopplung von Anwendungsmodulen bzw. Tastsensoren an den ISYGLT-BUS.
Kurzer Überblick
- Ankopplung Tastsensoren
- 2-8 Eingänge (Taster)
- 2-8 Ausgänge (LED rot, grün, in Tasteraufsatz integriert)
Die Tasterschnittstelle TS-U1 dient zur Ankopplung von Anwendungsmodulen bzw. Tastsensoren an den ISYGLT-BUS. Mit dem Koppler lassen sich z.B. die LevySidus-Tastsensoraufsätze problemlos im ISYGLT-BUS in vollem Funktionsumfang betreiben. Sie erhalten von uns auch Tastsensoren von LevySidus. Falls Sie Koppler für Tastsensoren anderer Hersteller benötigen, bitten wir um eine gesonderte Anfrage.
| Typenbezeichnung | TS-U1 |
| Artikelnummer | 80023210 |
| Betriebsspannung | 12V-35V DC, 12V-27V AC |
| Stromaufnahme | 25mA bei 24V (5 LEDs an) |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm² für BUS |
| Abmessungen | LxBxH 72x72x24mm |
| Betriebstemperatur | -10°C bis +50°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | 0-85 % r.F. nicht kondensierend |
| Schutzart | IP 00 |
| Bauform | Leiterplatine auf Montageplatte für Standard UP-Dose |
| Abmessungen | LxBxH 72x72x24mm |
| Gewicht | 55g |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf der Rückseite des Moduls.
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| gelb | BUS | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| schnelles Blinken | keine Parameter im Modul |
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner bestehen diverse Parametriermöglichkeiten:
- Parametrierung des Tastsensors
Anschlussbelegung
4-poliger Stecker Rückseite
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
Zubehör
- ISYGLT - TS-U1 Tastenprint für GIRA-Tastsensor UNI (80023220)
Neu
Sale

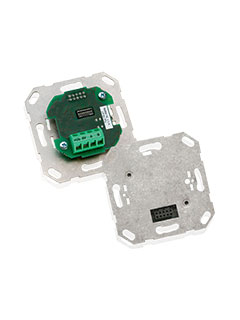

TS-U1
