REG-Tableau I/O-88B-8T

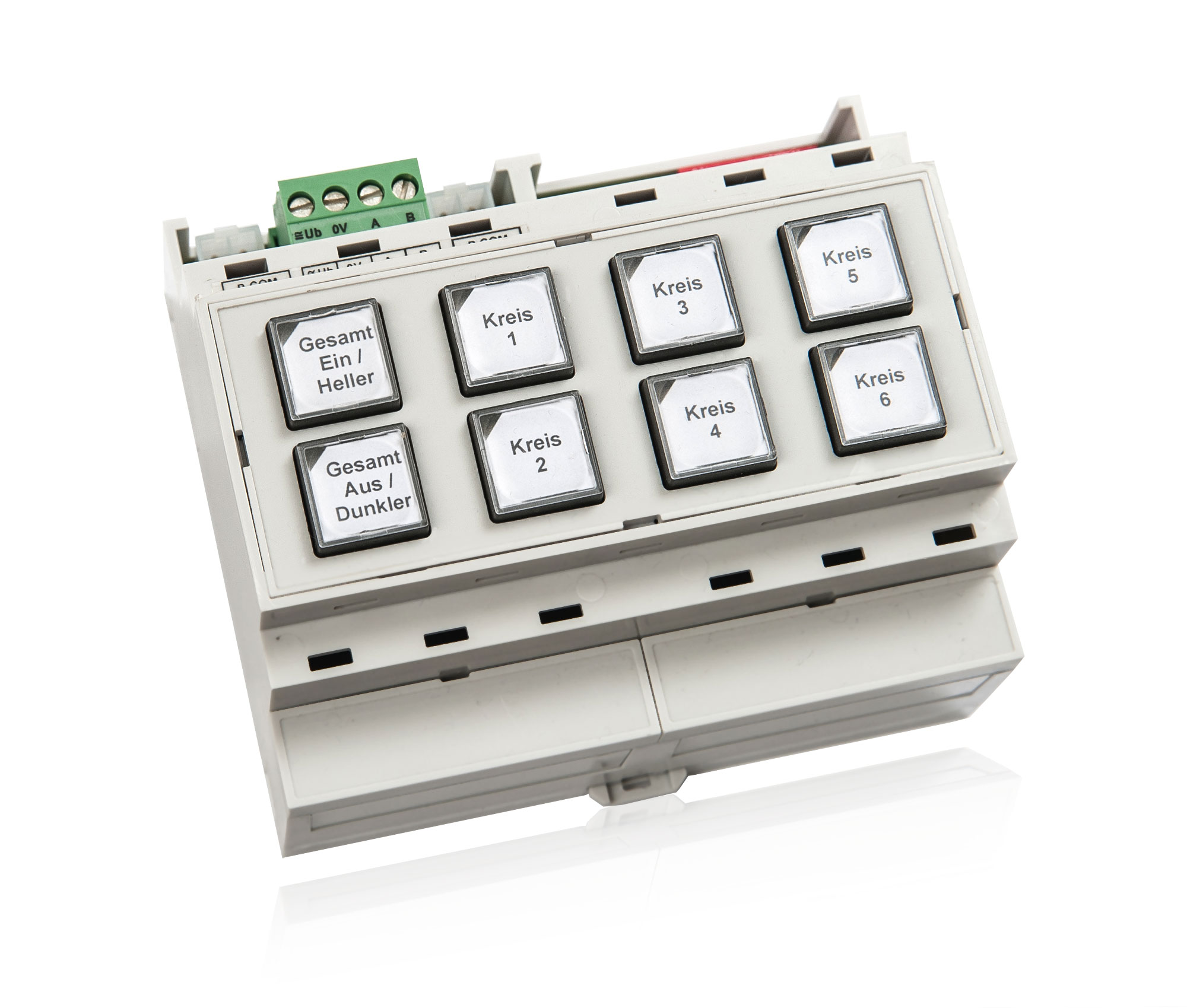

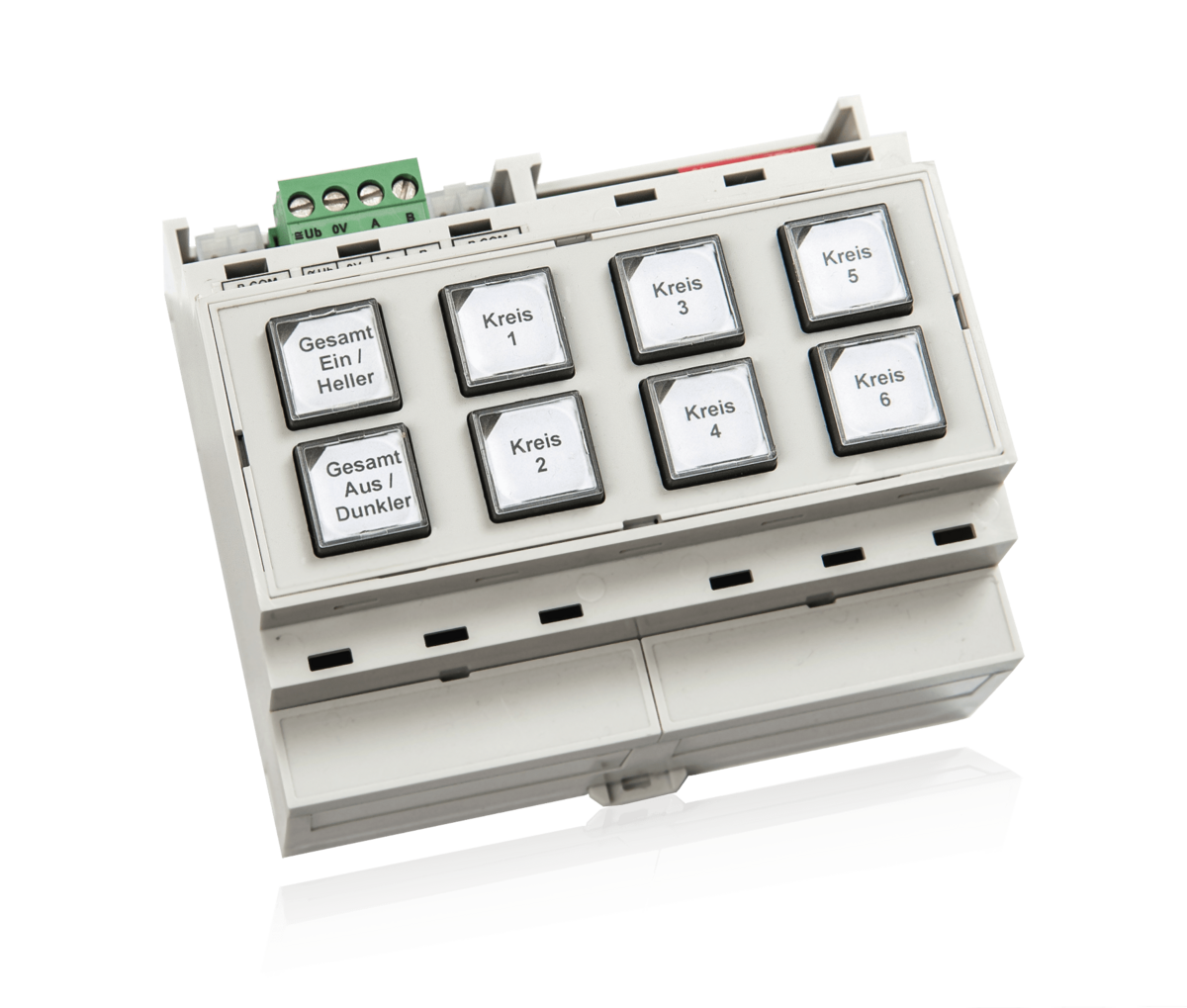

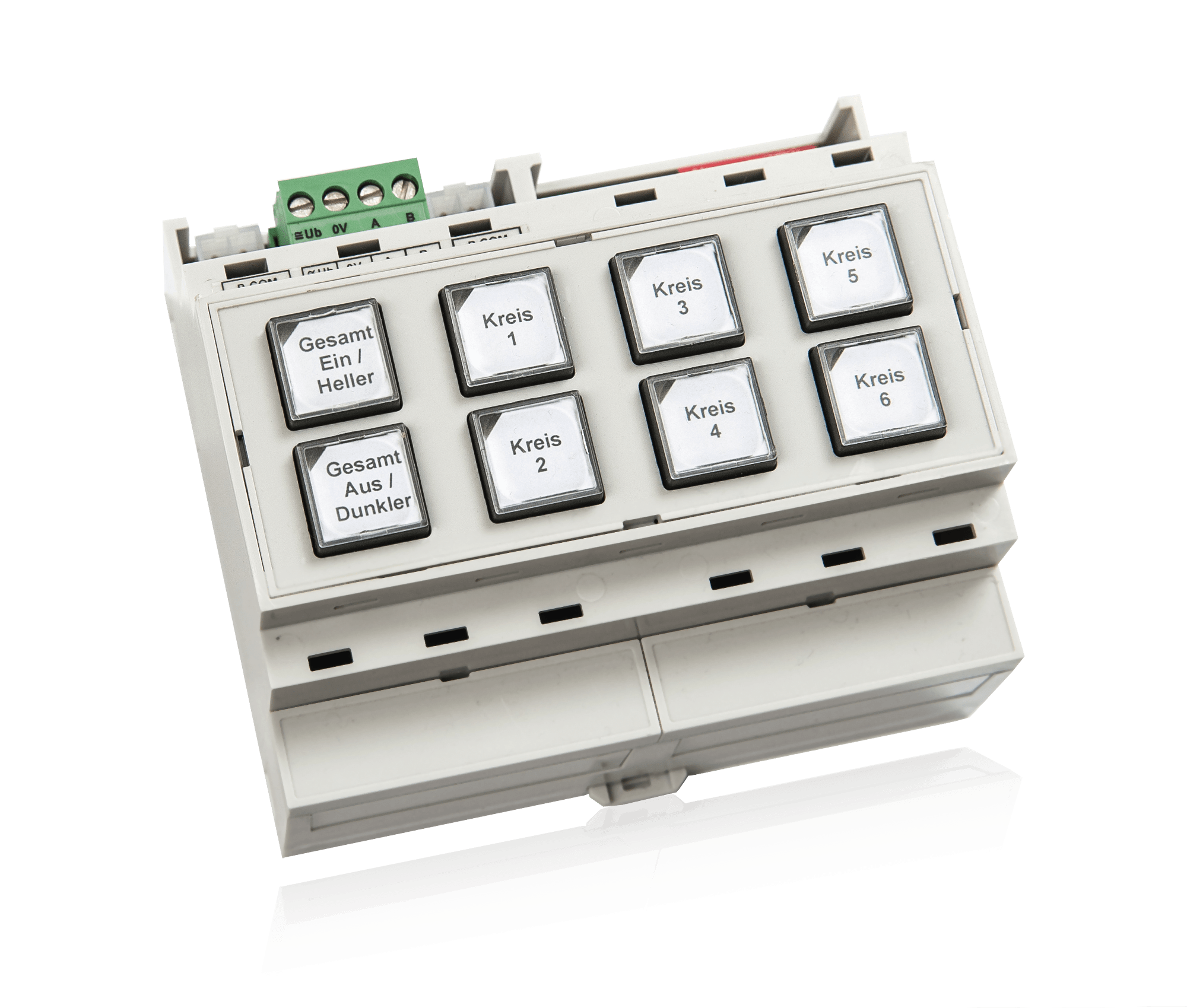

REG-Modul mit 8 Tastern und Statusrückmeldungen für Schaltschrankeinbau. Damit lässt sich einfach, schnell und günstig ein Tableau für Bedienung, Einstellung und Havarie-Schaltung im Schaltschrank realisieren.
Kurzer Überblick
- REG-Tableau
- 8 Tasten mit Rückmeldung
- beschriftbar
- Notbedienstelle im Schrank
- Einstellung von Lichtszenen
Das Modul I/O-88B-8T ist als Bedieneinheit in REG-Bauform konzipiert. Auf einer Baubreite von 6TE stehen 8 Drucktasten mit Statusrückmeldung zur Verfügung. Die Tasten und Rückmeldungen sind frei programmierbar und nur mit 4 Adern zur weiteren Steuerung verbunden.
Elektrotechnische Daten
| Betriebsspannung | 12V bis 35V DC |
| Stromaufnahme | 24V DC = 50mA |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm², Eingänge und BUS steckbar, BUS-Connector |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0 ...85 % r.F. nicht kondensierend |
| Schutzart | im nichteingebauten Zustand IP20 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE |
| Abmessungen | BxHxT 106x90x59mm |
| Gewicht | 161g |
Bestelldaten und Konformität
| Typenbezeichnung | I/O-88B-8T |
| Artikelnummer | 80021170 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich rechts oben neben den Klemmen des Moduls.
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| 8x gelb | Taste 1-8 | Aus | Rückmeldung Taste 1-8 inaktiv |
| Ein | Rückmeldung Taste 1-8 aktiv |
Anschlussbelegung
4-poliger Stecker oben links
| Ub | Betriebsspannung |
| 0V | Betriebsspannung |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
