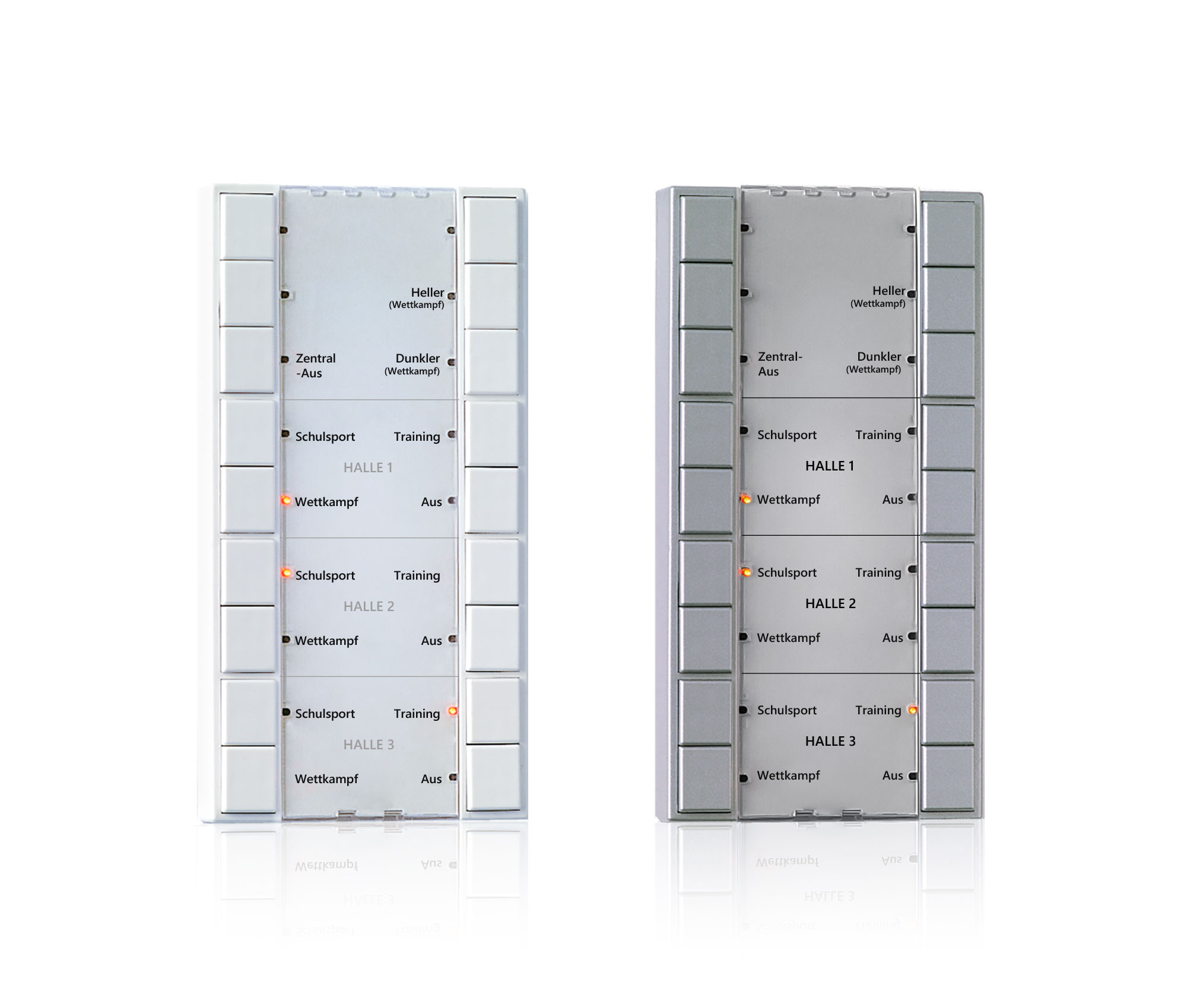

Raum-Controller RC-T-IR

Der Raum-Controller RC-T-IR ist eine vielfältig einsetzbare Bedienstelle für das ISYGLT-BUS-System. Die 18 Tasten und Rückmeldungen können frei programmiert und zugeordnet werden. Durch die verschiedenen Farbvarianten und Designmöglichkeiten des Covers lässt sich der Raum-Controller gut in verschiedenste Designkonzepte integrieren.

Kurzer Überblick

18 Tasten mit Rückmeldungen
Bis zu 4 Shift-Ebenen für die Tastenauswertungen
Integrierter Summer
Integrierter 36kHz Infrarot-Empfänger

Der Raum-Controller ist in Bezug auf Bediengeräte das Bindeglied zwischen normalen Tasten und einem Touch-Panel. Wie bei allen ISYGLT-Modulen wurde auch hier auf vielfältige Einsatzmöglichkeiten geachtet.

Die wichtigsten Eckdaten:

18 Tasten
Für die Tastenauswertungen stehen bis zu 4 Shift-Ebenen zur Verfügung.
Die Rückmelde-LEDs sind durch den integrierten Lichtsensor umgebungslichtabhängig dimmbar und somit an die Umgebungshelligkeit optimal anpassbar.
Die Rückmelde-LEDs können durch eine einstellbare Mindestleuchtstärke (z.B. 2%) auch als Orientierungshilfe bei Dunkelheit genutzt werden.
Integrierter Summer für Tasten-Quittierungstöne, Error-Meldungstöne oder akustische Störmeldungen
Integrierter 36kHz Infrarot-Empfänger; in Verbindung mit unserem Handsender IRS-55T-LC können somit Funktionen drahtlos gesteuert werden.

Bei der Funktionskonzeption ist zu beachten, dass bei diesem Modul keine Mehrfach-Tastendruck-Auswertung möglich ist. Die Tasten werden immer der Reihe nach einzeln abgearbeitet.

Typenbezeichnung	RC-T-IR
Artikelnummer	80023300
Betriebsspannung	12V-35V DC bzw. 12V-27V AC
Stromaufnahme	max. 270mA bei 12V DC, max. 130mA bei 24V DC (alle LEDs und Zeichen an und volle Helligkeit)
Subnet (RS-485)	max. 5,6V Begrenzung durch Z-Dioden
Anschluss	steckbare Schraubklemme 4x 0,25 - 0,75 mm²
Betriebstemperatur	-10...+50°C
Lagertemperatur	-25...+70°C
Luftfeuchte	0...85 % r. F. nicht kondensierend
Schutzart	IP30
Bauform	Kunststoffgehäuse für UP- oder AP-Montage in RAL 9010Auf Anfrage sind auch andere Farben lieferbar
Abmessungen	HxBxT 163,5 x 83,5 x 18 (20) mm
Abmessung Einfachtaste	HxB 16,5x13,5 mm
Abmessung Doppeltaste	HxB 33,5x13,5 mm
Gewicht	260g
Fabrikat	ISYGLT
Konformität	CE
