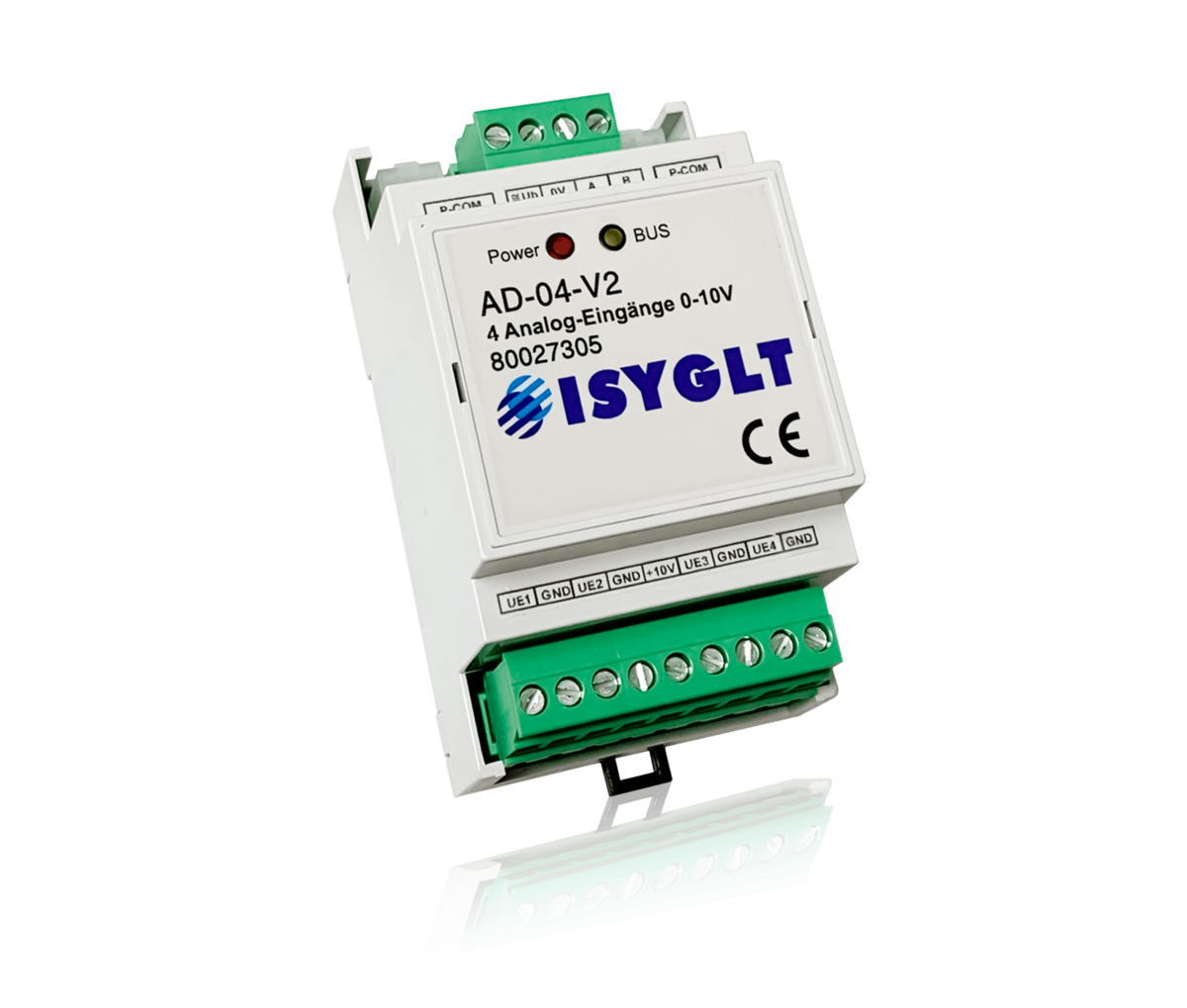

Analog-Modul AD-04-V2
Analog-Eingabe-Modul mit 4 Analog-Eingängen zum Einlesen von 0-10V-Sensoren und Signalen.
Kurzer Überblick
- 4 Analog-Eingänge 0-10V, 8 oder 12 Bit Auflösung
- Referenzspannung +10V
- Erfassung von Sensoren und Signalen
| Typenbezeichnung | AD-04-V2 |
| Artikelnummer | 80027305 |
| Betriebsspannung | 17V-35V DC |
| Stromaufnahme | 30mA bei 24V |
| Eingangsspannung | 4 Analogkanäle 8/12Bit Auflösung 0-10V (an 47kOhm) |
| Genauigkeit | +/- 0,2% |
| Referenzspannungsausgang | 1 Ausgang +10V, Ausgangsstrom max. 10mA kurzschlussfest |
| Isolationsspannung | 300V (Subnet / Analogeingänge, Referenzspannung) |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen steckbar |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85% r.F. nicht kondensierend |
| Schutzart | IP30 |
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE |
| Abmessungen | BxHxT 53x90x59mm |
| Gewicht | 120g |
| Fabrikat | ISYGLT |
| Konformität | CE |
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
| DIP | Funktion |
|---|---|
| S1 | Reserve (muss auf OFF stehen) |
| S2 bis S8 | ISYGLT Moduladresse |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus | Fehler BUS |
| Ein | BUS aktiv, aber Adresse nicht erkannt | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
4-poliger Stecker oben
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
9-poliger Stecker unten
| UE1 | Analog-Eingang 1 |
| GND | 0V Analog-Eingang |
| UE2 | Analog-Eingang 2 |
| GND | 0V Analog-Eingang |
| +10V | Referenzspannung |
| UE3 | Analog-Eingang 3 |
| GND | 0V Analog-Eingang |
| UE4 | Analog-Eingang 4 |
| GND | 0V Analog-Eingang |
Neu
Sale
AD-04-V2
Art.-Nr.: 80027305
Analog-Modul zum Einlesen von 4 separaten Analogwerten 0-10V in das Subnet mit einer Auflösung pro Kanal von 8 oder 12 Bit.
