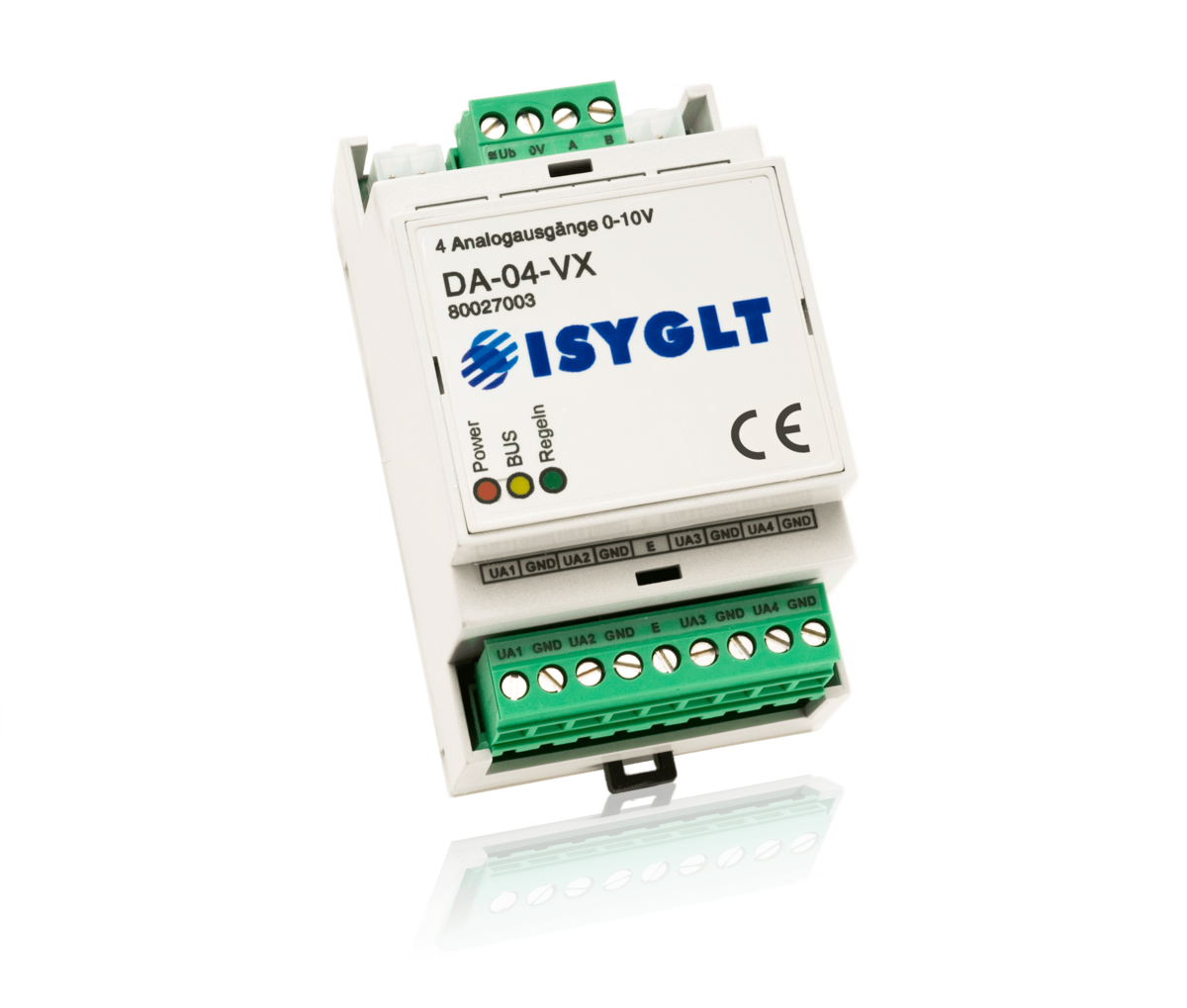

Analog-Modul DA-04-VX
Analog-Ausgabe-Modul mit 4 unabhängigen Analog-Ausgängen. Für den Anschluss von 0(1)-10V-Aktoren wie beispielsweise 0-10V-Dimmer oder Leuchten mit genormten 1-10V-EVGs.
Kurzer Überblick
- 4 Analog-Ausgänge
- 1 Havarie-Eingang "E"
- 0-10V- und 1-10V-Ansteuerung möglich
- Steuerung von einzelnen Lichtdimmungen
- Umsetzung von Lichtszenarien
Das Analog-Ausgabe-Modul ist mit 4 unabhängigen Analog-Ausgängen ausgestattet. Die Ausgänge haben einen mit 8 Bit aufgelösten Ausgangsspannungsbereich von 0 bis 10V. Die Ausgangsspannungsbereiche können via Software in den Grenzen von 0 bis 10V umprogrammiert werden (z.B. 1 bis 10V für den Anschluss genormter EVGs). Die Spannungsausgänge sind galvanisch vom Subnet und von der Betriebsspannung des Moduls getrennt. Zwischen den 4 Ausgängen untereinander besteht keine Potentialtrennung. Die Ausgänge können als Stromquelle oder Stromsenke mit 20mA pro Ausgang belastet werden. Die 0-10V- und 1-10V-Ansteuerung ist mit diesem Modul problemlos möglich. Das Modul DA-04-VX kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben vom einzelnen Lichtdimmen, bis hin zur Verwendung für aufwendige Lichtszenarien einfach realisierbar.
Folgende Funktionen können durch das DA-Modul selbständig ausgeführt werden:
- Berechnung der Anstiegszeiten von 0,5 Sekunden bis 12 Stunden
- Selbständiges Fahren von momentanen Analog-IST-Werten zu vorgegebenen Analog-SOLL-Werten mit einer vorgegebenen Geschwindigkeit (optional in vorgegebener Zeit)
- Rückmeldung "Analogwert erreicht" nach der Durchführung von Zeitfunktionen
- Stop-Funktion während der Durchführung von Zeitfunktionen
- OVERSAMPLING-Fehlerkorrektur (Mit dem sogenannten "OVERSAMPLING" korrigiert das DA-Modul selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Analogwerte. Dazu werden die Analogwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 8 Bit zurücktransformiert. Dadurch wird z.B. ein Flackern bei der Ansteuerung von Dimmern vermieden. Bei der Programmierung wird das OVERSAMPLING als SOFT-Funktion bezeichnet.)
- Durchführung von Blinkfunktionen
- Anpassung an verschiedene Leuchtmittel und Dimmer
- Berechnung von definierten und definierbaren Kurven
- Berechnung der Min- und Max-Einstellungen pro Kanal zur Nutzung der vollen 8-Bit-Breite
- Komplexe Notbetriebsfunktion
Elektrotechnische Daten
Betriebsspannung | 18V bis 35V DC bzw. 18V bis 27V AC |
Stromaufnahme |
max. 120mA bei 35V und voller Belastung der Ausgänge max. 200mA bei 18V und voller Belastung der Ausgänge |
Ausgangsspannung | 4 Analogkanäle, 8 Bit Auflösung 0-10V |
Ausgangstrom | 20mA je Kanal, Betrieb als Stromquelle oder Stromsenke (gesamt 80mA >> kann auch zwischen den Ausgängen aufgeteilt werden, z.B. Ausgang 1 = 70mA, Ausgang 2 = 5mA, Ausgang 3 = 4mA, Ausgang 4 = 1mA) |
Isolationsspannung | 300V (Subnet / Analogausgänge) |
Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
Anschluss | Schraubklemmen steckbar und P-COM-Anschluss |
Betriebstemperatur | -10...+50°C |
Lagertemperatur | -25...+70°C |
Luftfeuchte | 0...85% r.F. nicht kondensierend |
Schutzart | IP30 |
Bauform, Abmessungen, Gewicht
Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE |
Abmessungen | BxHxT 53x90x59mm |
Gewicht | 200g |
Bestelldaten und Konformität
Typenbezeichnung | DA-04-VX |
Artikelnummer | 80027003 |
Fabrikat | ISYGLT |
Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
Funktionsanzeigen (LEDs am Modul)
LED | Bezeichnung | Zustand | Bedeutung |
---|---|---|---|
rot | Power | Aus | keine Betriebsspannung |
Ein | Betriebsspannung, kein Fehler | ||
gelb | BUS | Aus / Ein | Fehler BUS |
Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner bestehen diverse Parametriermöglichkeiten:
- Min-Max-Werte pro Kanal
- Funktion des Rückmeldebits pro Kanal
- Definition der Kurvenberechnung
- Definition des Notbetriebs
- Einstellung der Dimmkurven
- Notbetrieb bei BUS-Ausfall
Informationen zur Langzeitdimmung bezüglich der Zeitdefinition: Langzeitdimmung
Anschlussbelegung
4-poliger Stecker oben
=Ub | Betriebsspannung |
0V | 0V Betriebsspannung |
A | BUS A (Subnet RS-485) |
B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
P-COM | Subnet und Betriebsspannung |
9-poliger Stecker unten
UA1 | Analog-Ausgang Kanal 1 |
GND | Bezugspotential (Masse) für Analog-Ausgänge (4x intern verbunden) |
UA2 | Analog-Ausgang Kanal 2 |
GND | Bezugspotential (Masse) für Analog-Ausgänge (4x intern verbunden) |
E | Havarie-Eingang |
UA3 | Analog-Ausgang Kanal 3 |
GND | Bezugspotential (Masse) für Analog-Ausgänge (4x intern verbunden) |
UA4 | Analog-Ausgang Kanal 4 |
GND | Bezugspotential (Masse) für Analog-Ausgänge (4x intern verbunden) |

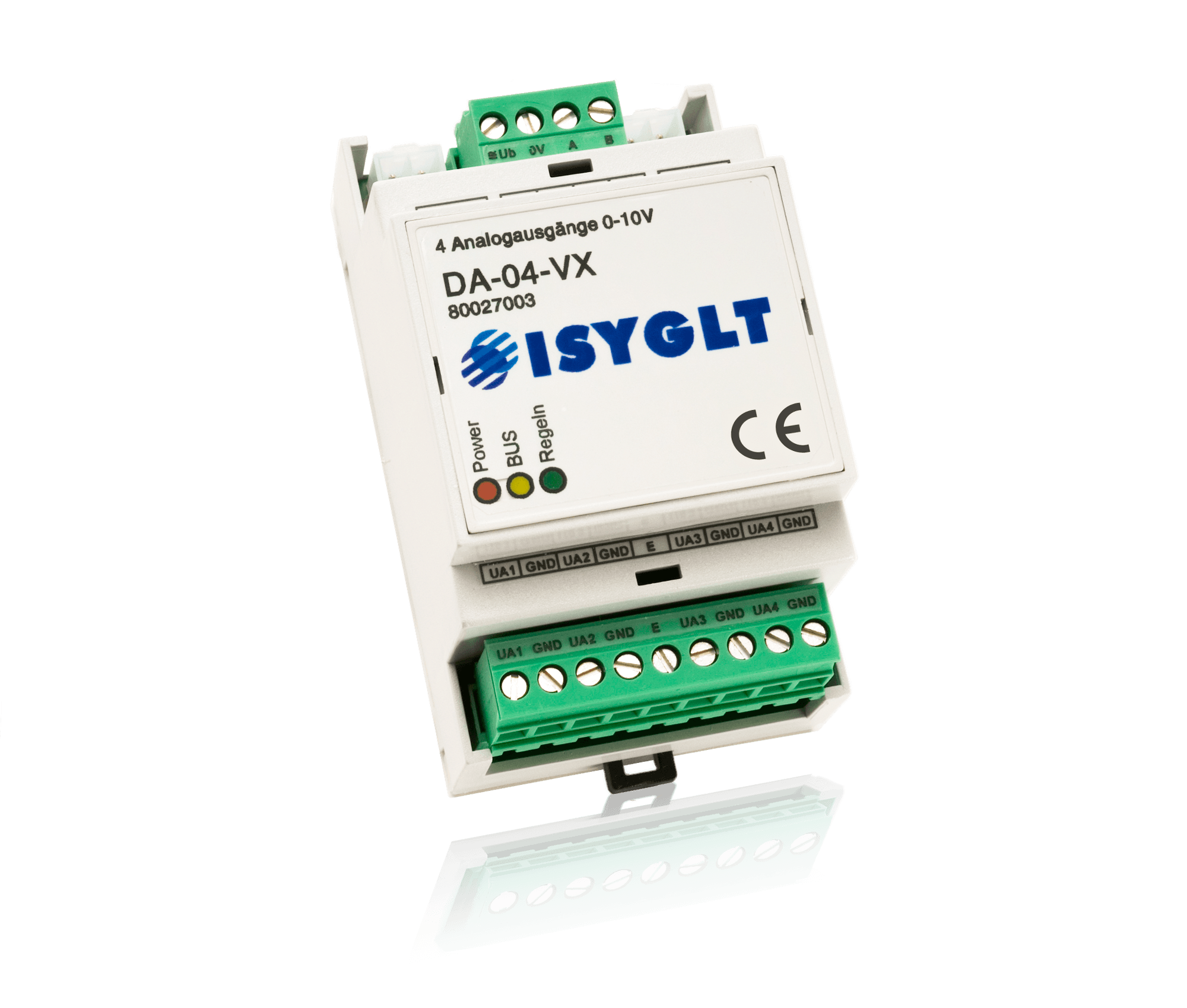

DA-04-VX
Art.-Nr.: 80027003
