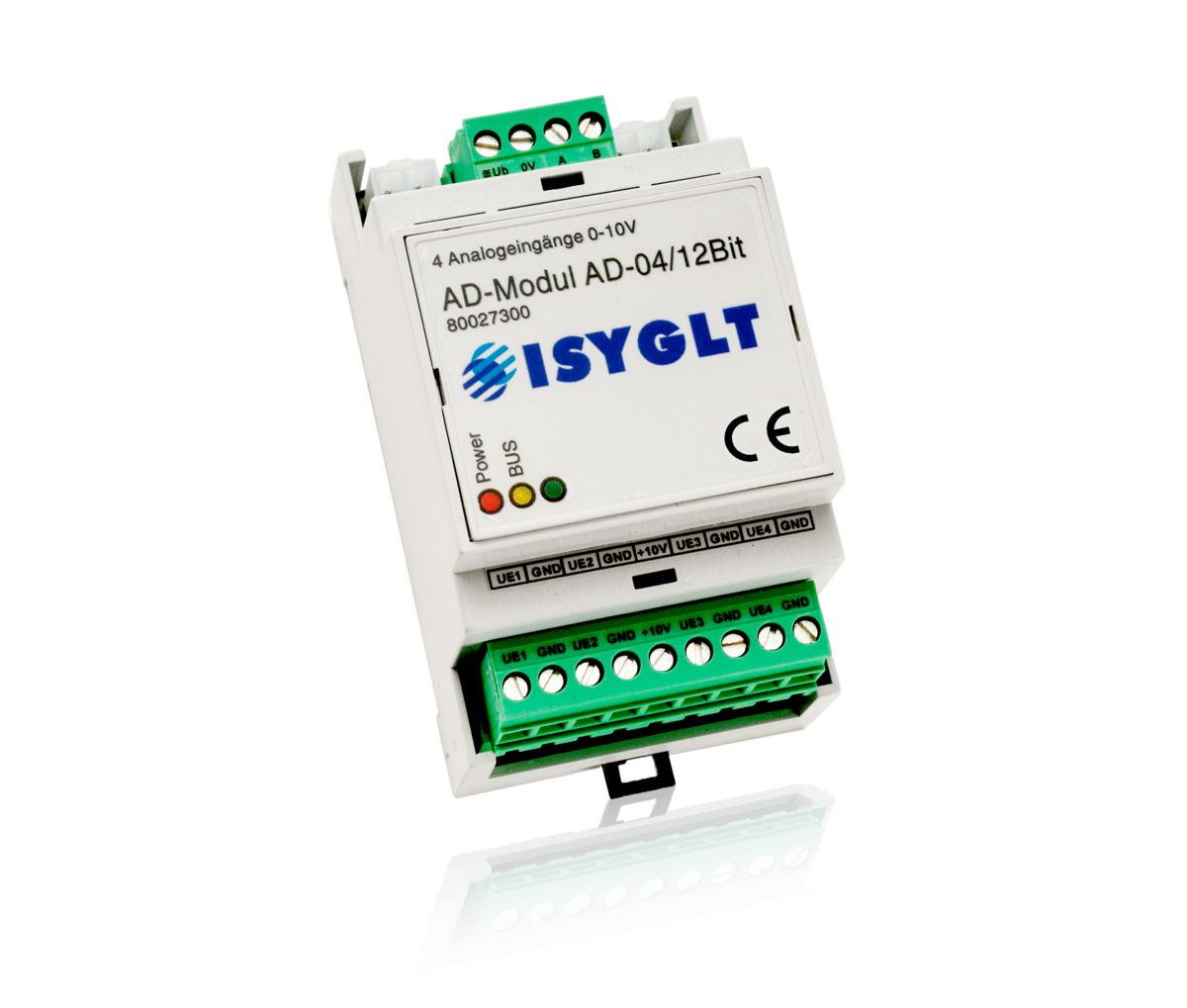

Analog-Modul AD-04/12Bit
Analog-Eingabe-Modul mit 4 Analog-Eingängen zum Einlesen von 0-10V-Sensoren.
Kurzer Überblick
- 4 Analog-Eingänge 0-10V, 8 oder 12 Bit Auflösung
- Referenzspannung +10V
- Einlesen von Sensoren
Das Analog-Modul dient zum Einlesen von 4 separaten Analogwerten 0-10V in das Subnet. Die Auflösung jedes Kanals beträgt 12 Bit. Die einzelnen Analogkanäle stehen im Master-Modul zu weiteren Verknüpfungen, je nach Anwendungszweck, zur Verfügung.
Elektrotechnische Daten
| Betriebsspannung | 12V-35V DC bzw. 12V-27V AC |
| Stromaufnahme | max. 100mA bei 35V, max. 140mA bei 24V, max. 180mA bei 12V |
| Eingangsspannung | 4 Analogkanäle 12Bit Auflösung 0-10V (an 47kOhm) |
| Referenzspannungsausgang | 1 Ausgang +10V, Ausgangsstrom max. 10mA kurzschlussfest |
| Isolationsspannung | 300V (Subnet / Analogeingänge, Referenzspannung) |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen steckbar |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85% r.F. nicht kondensierend |
| Schutzart | IP30 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE |
| Abmessungen | BxHxT 53x90x59mm |
| Gewicht | 230g |
Bestelldaten und Konformität
| Typenbezeichnung | AD-04/12BIT |
| Artikelnummer | 80027300 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
Sonderfunktion DIP-Schalter 1
| DIP-1 | Einstellung |
|---|---|
| OFF | Normalbetrieb |
| ON | Kompensation (für lange Analogzuleitungen) |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
4-poliger Stecker oben
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
9-poliger Stecker unten
| UE1 | Analog-Eingang 1 |
| GND | 0V Analog-Eingang |
| UE2 | Analog-Eingang 2 |
| GND | 0V Analog-Eingang |
| +10V | Referenzspannung |
| UE3 | Analog-Eingang 3 |
| GND | 0V Analog-Eingang |
| UE4 | Analog-Eingang 4 |
| GND | 0V Analog-Eingang |
