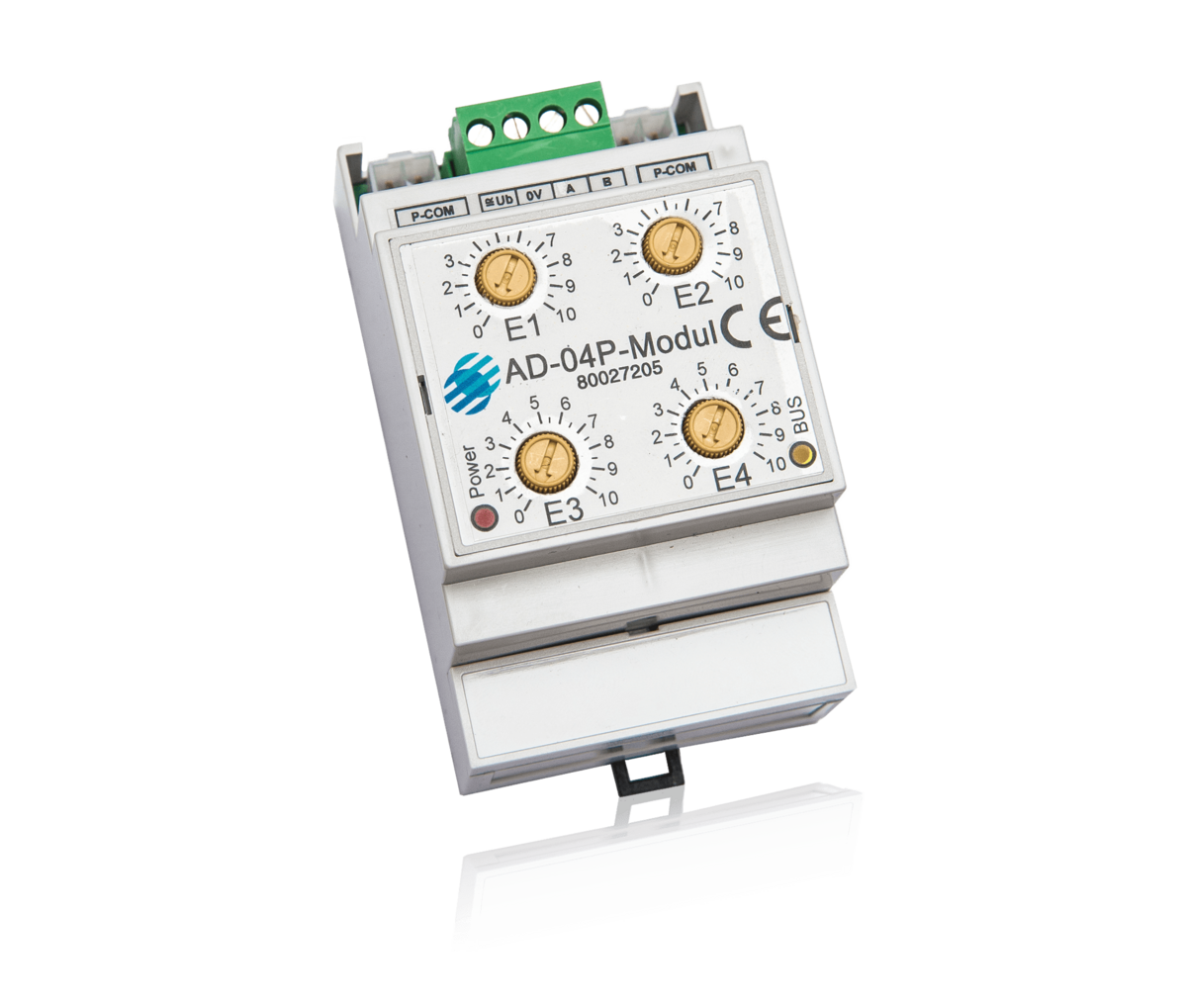

Analog-Modul AD-04P
Analog-Eingabe-Modul mit 4 Potentiometern auf dem Modul.
Die einzelnen Analogkanäle stehen im Master-Modul zu weiteren Verknüpfungen, je nach Anwendungszweck, zur Verfügung.
Kurzer Überblick
- 4 Analog-Eingänge (4 Potentiometer auf Modul)
- 8 Bit Auflösung pro Kanal
- Sollwertvorgabe
- Dimmwerteinstellung
- Abgleichwerteinstellung
Das Parametrier-Modul dient zur Eingabe von 4 Sollwerten mit einem Wertebereich von 0-100% (0-255). Die Einstellung der Sollwerte erfolgt je Kanal über ein separates, im Modul integriertes Potentiometer. Die Auflösung jedes Kanals beträgt 8 Bit. Die einzelnen Analogkanäle stehen im Master-Modul zu weiteren Verknüpfungen, je nach Anwendungszweck, zur Verfügung.
| Typenbezeichnung | AD-04P |
| Artikelnummer | 80027205 |
| Betriebsspannung | 12V-35V DC bzw. 12V-27V AC |
| Stromaufnahme | 45mA bei 12V, 25mA bei 24V |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen steckbar |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Schutzart | IP30 |
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE |
| Abmessungen | BxHxT 53x90x59mm |
| Gewicht | 230g |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
Sonderfunktion DIP-Schalter 1
| DIP-1 | Einstellung |
|---|---|
| OFF | Datenübertragungsrate 38400 Baud |
| ON | Datenübertragungsrate 9600 Baud |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
4-poliger Stecker oben
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
