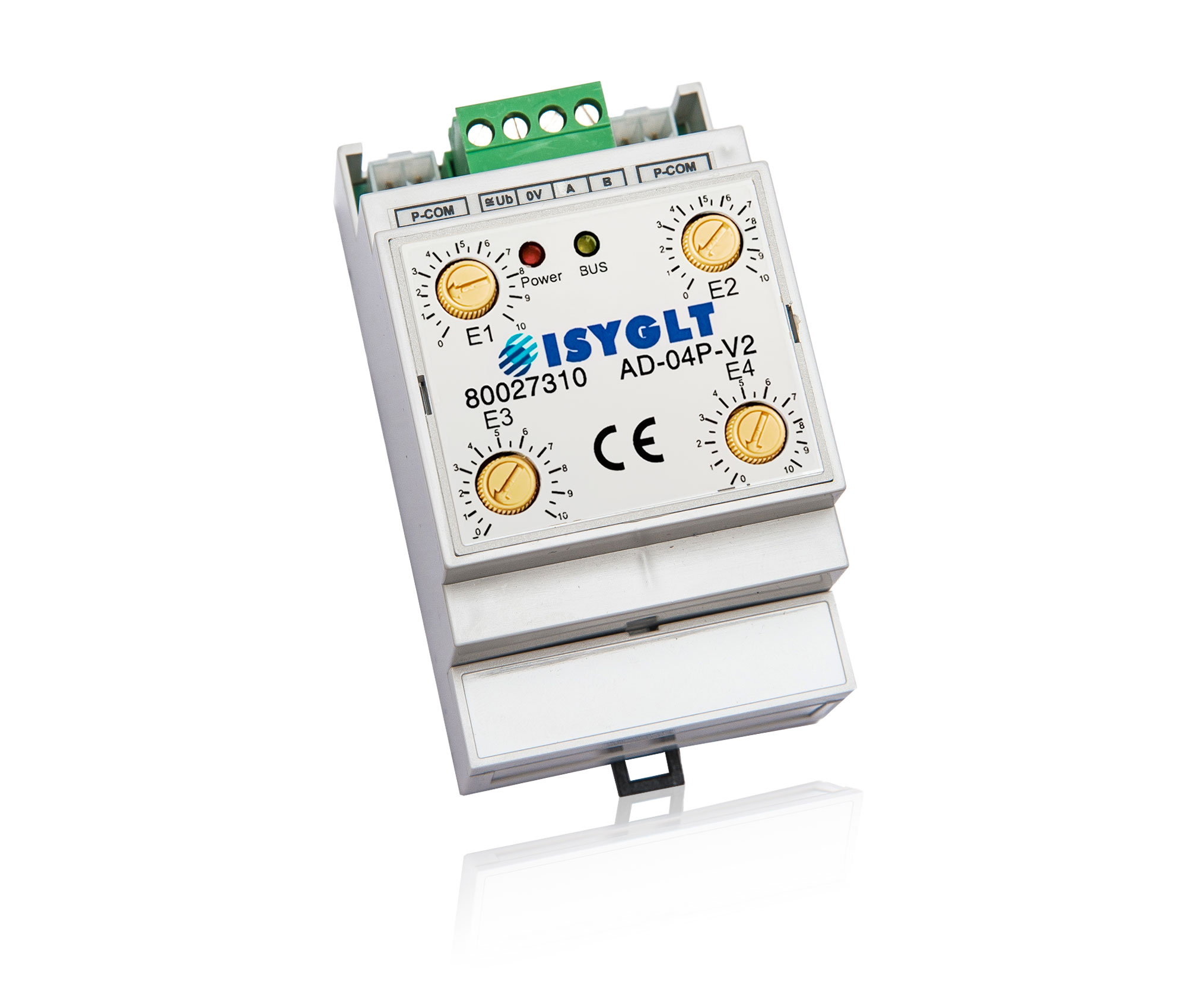

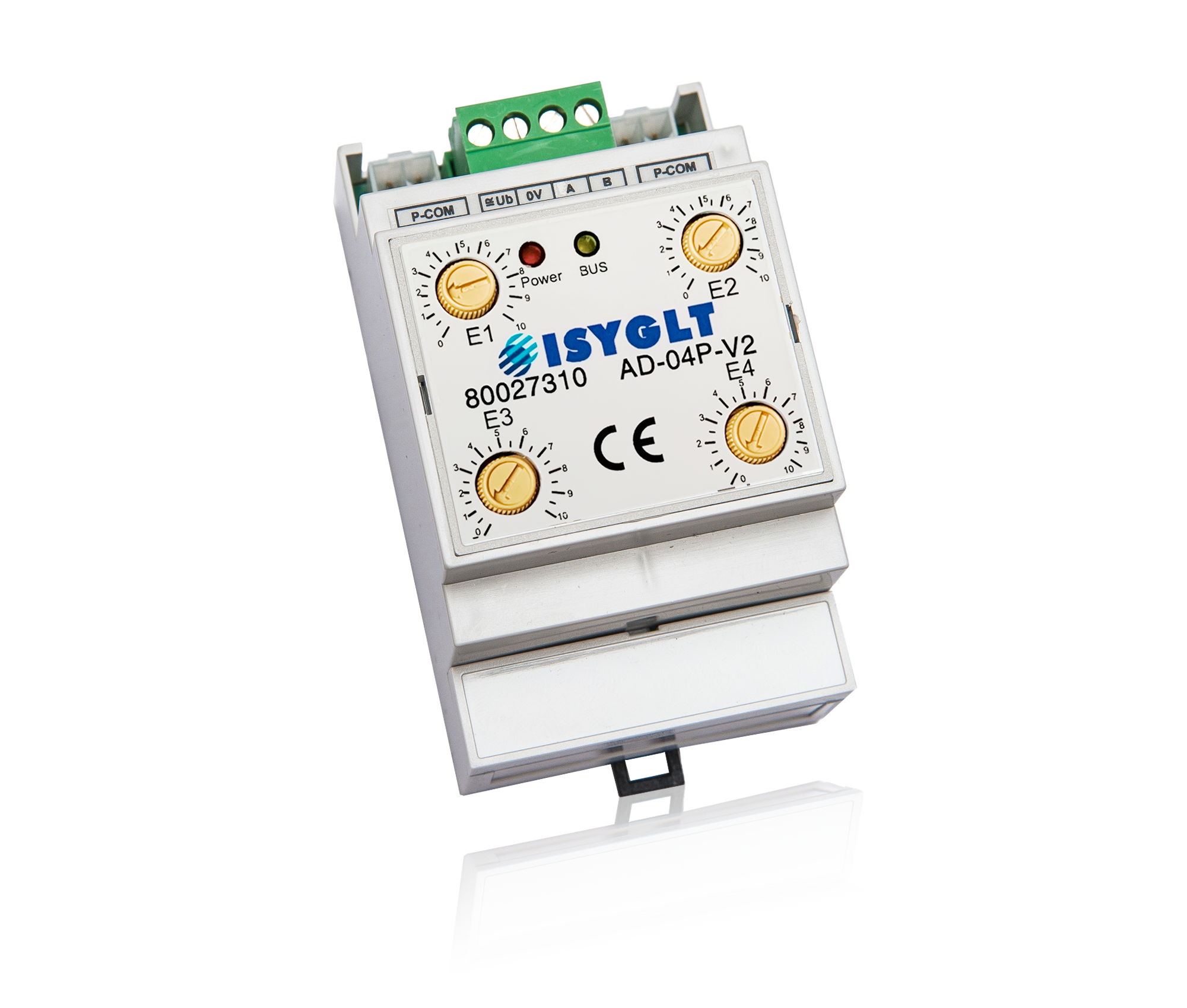

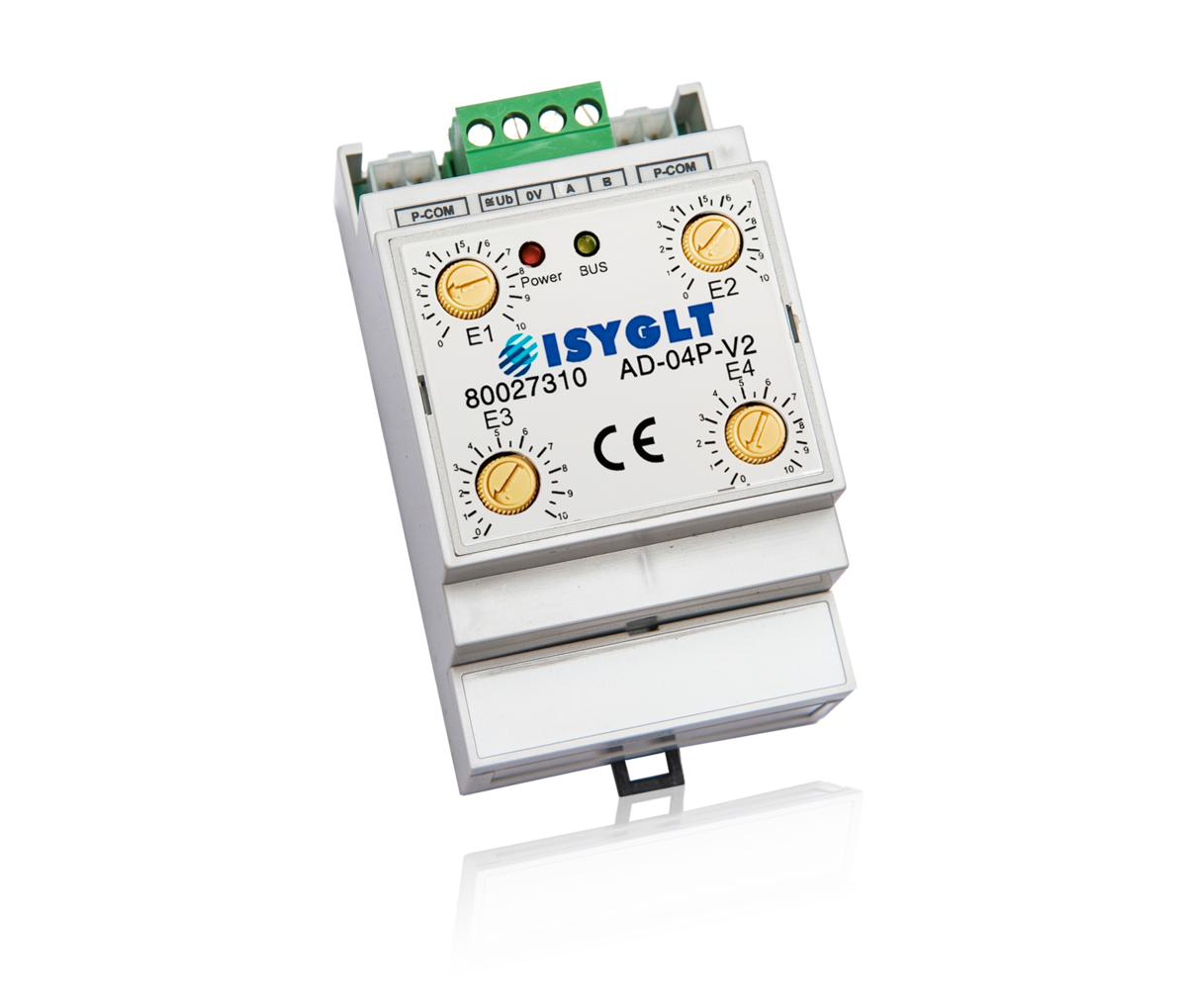

Analog-Modul AD-04P-V2
Das Parametrier-Modul dient zur Eingabe von 4 Sollwerten mit definierbaren Wertebereichen wie 0-100%, 0-255 bis hin zu 0-65535. Die Einstellung der Sollwerte erfolgt je Kanal über ein separates, im Modul integriertes Potentiometer. Die Auflösung jedes Kanals beträgt 8 bzw. 12 Bit. Die einzelnen Analogkanäle stehen im Master-Modul zu weiteren Verknüpfungen, je nach Anwendungszweck, zur Verfügung.
| Typenbezeichnung | AD-04P-V2 |
| Artikelnummer | 80027310 |
| Betriebsspannung | 17V-35V DC |
| Stromaufnahme | 21mA bei 24V |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen steckbar |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Schutzart | IP30 |
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE |
| Abmessungen | BxHxT 53x90x59mm |
| Gewicht | 120g |
| Fabrikat | ISYGLT |
| Konformität | CE |
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
| DIP | Funktion |
|---|---|
| S1 | Reserve (muss auf OFF stehen) |
| S2 bis S8 | ISYGLT Moduladresse |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus | Fehler BUS |
| Ein | BUS aktiv, aber Adresse nicht erkannt | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
4-poliger Stecker oben
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
Neu
Sale

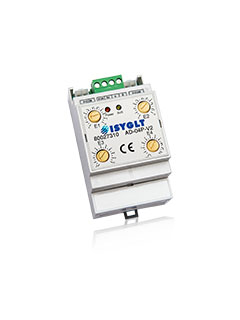

AD-04P-V2
