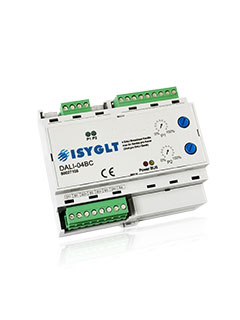

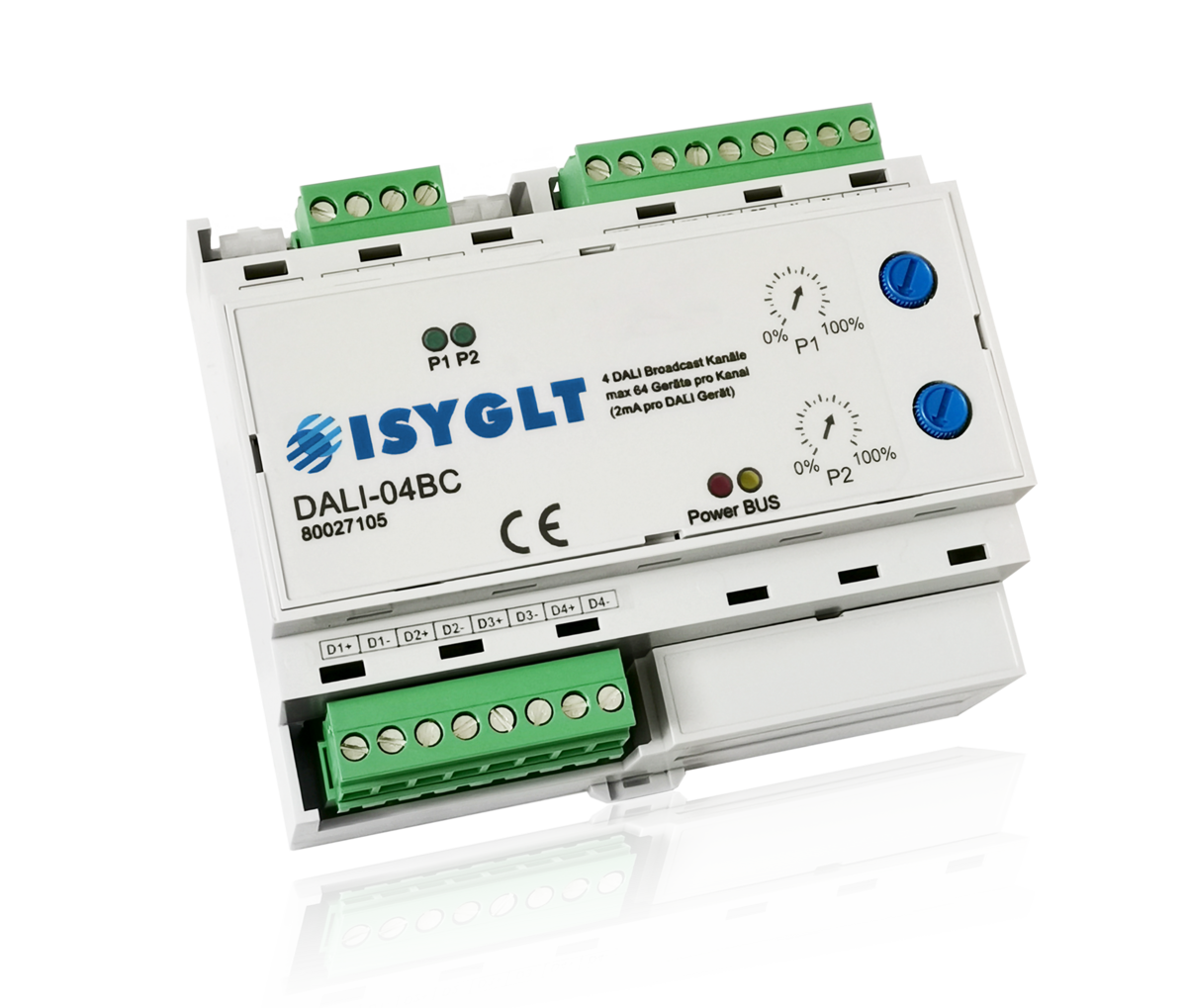

DALI-Modul DALI-04BC

DALI-Modul zur Ansteuerung von Leuchten mit DALI-Vorschaltgeräten. Es stehen 4 unabhängig dimmbare DALI-Ausgänge zur Verfügung.

Kurzer Überblick

  • 4 x DALI-BUS
  • max. 64 DALI-Teilnehmer pro Kanal
  • Havariefunktion
  • DALI-Broadcast
  • Sporthallen
  • Saalbeleuchtungen

Das DALI-04BC-Modul dient zur Ansteuerung von elektronischen Vorschaltgeräten für Leuchtstofflampen und Niedervolt-Transformatoren, welche mit dem digitalen DALI-Signal kommunizieren können. Das Modul besitzt 4 separate DALI-Schnittstellen. An einen DALI-Kanal können max. 64 DALI-Standardlasten (2mA) angeschlossen werden.

Alle Schalt- und Dimmfunktionen sind mit dem DALI-Signal digital realisierbar. Das Modul ist mit einer eigenen Netzversorgung versehen. Dadurch ist eine frei konfigurierbare Havariefunktion für die 4 DALI-Ausgänge möglich. Per ProgrammDesigner kann parametriert werden, ob die 4 Kanäle des Moduls im DALI-(Broadcast)- oder DSI-Modus arbeiten sollen.


Folgende Funktionen können durch das DALI-Modul selbständig ausgeführt werden:

  • Berechnung von Anstiegen mit Zeitkonstanten von 0,5 Sekunden bis 18 Stunden
  • Selbständiges Fahren von momentanen Analog-IST-Werten zu vorgegebenen Analog-SOLL-Werten mit einer vorgegebenen Geschwindigkeit (optional in vorgegebener Zeit)
  • Rückmeldung der Beendigung der Analogwertausgabe nach der Durchführung von Zeitfunktionen
  • Stop-Funktion während der Durchführung von Zeitfunktionen
  • OVERSAMPLING-Fehlerkorrektur (Mit dem sogenannten "OVERSAMPLING" korrigiert das DALI-Modul selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Analogwerte. Dazu werden die Analogwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 8 Bit zurücktransformiert.)
  • Durchführung von Blinkfunktionen

Elektrotechnische Daten

Netzversorgung 230V / 50-60 Hz
Stromaufnahme 15mA
Ausgang 4 x DALI-BUS, max. je 64 Geräte (Standardlasten 2mA pro Gerät)
Isolationsspannung  3500V (ISYGLT, DALI / Netz)
Subnet (RS-485) max. 5,6V Begrenzung durch Z-Dioden
Anschluss Schraubklemmen 1,5mm² steckbar
Betriebstemperatur -10...+50°C
Lagertemperatur -25...+70 °C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart IP 30

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE
Abmessungen BxHxT 106x90x59mm
Gewicht 230g

Bestelldaten und Konformität

Typenbezeichnung DALI-04BC
Artikelnummer 80027105
Fabrikat ISYGLT
Konformität CE

Gebrauchsanweisungen

Anschlusspläne

DIP-Schalter

8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.


Funktionsanzeigen (LEDs am Modul)

LEDBezeichnungZustandBedeutung
rotPowerAuskeine Betriebsspannung
EinBetriebsspannung, kein Fehler
gelbBUSAusFehler BUS-Verdrahtung
EinFehler BUS-Kommunikation (Adresse)
Blinkenstörungsfreie Datenübertragung über die BUS-Leitung
2x grünP1 / P2Blinken abwechselndkeine Parameterdaten im Modul
P1 EinPoti 1 ist aktiv
P2 EinPoti 2 ist aktiv

Parametrierung mit ProgrammDesigner

Im ISYGLT ProgrammDesigner bestehen diverse Parametriermöglichkeiten:

  • Einstellung der Dimmkurven
  • Notbetrieb bei BUS-Ausfall

Anschlussbelegung

4-poliger Stecker oben links

=Ub Betriebsspannung
0V 0V Betriebsspannung
A BUS A (Subnet RS-485)
B BUS B (Subnet RS-485)

2x P-COM-Anschlüsse

P-COM Subnet und Betriebsspannung

9-poliger Stecker oben rechts

NC nicht belegt
NC nicht belegt
NC nicht belegt
NC nicht belegt
PE Schutzleiter
N Neutralleiter
N Neutralleiter
L Netzspannung 230V (50-60Hz)
L Netzspannung 230V (50-60Hz)

8-poliger Stecker unten links

D1+ DALI-Kanal 1
D1- DALI-Kanal 1
D2+ DALI-Kanal 2
D2- DALI-Kanal 2
D3+ DALI-Kanal 3
D3- DALI-Kanal 3
D4+ DALI-Kanal 4
D4- DALI-Kanal 4

DALI-04BC

Art.-Nr.: 80027105

DALI-Modul zur Ansteuerung von Leuchten mit DALI-Vorschaltgeräten. Es stehen 4 unabhängig dimmbare DALI-Ausgänge zur Verfügung.
