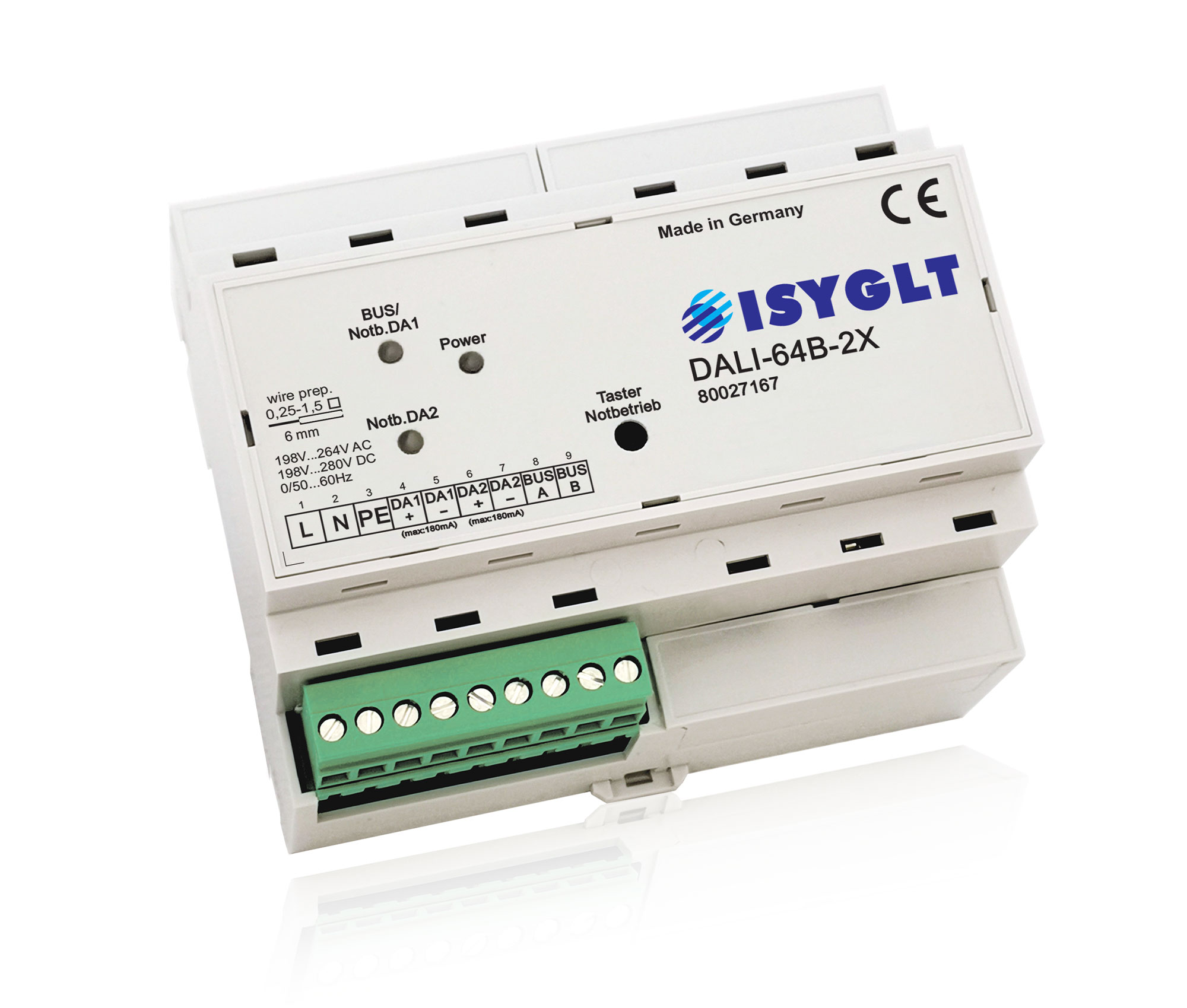

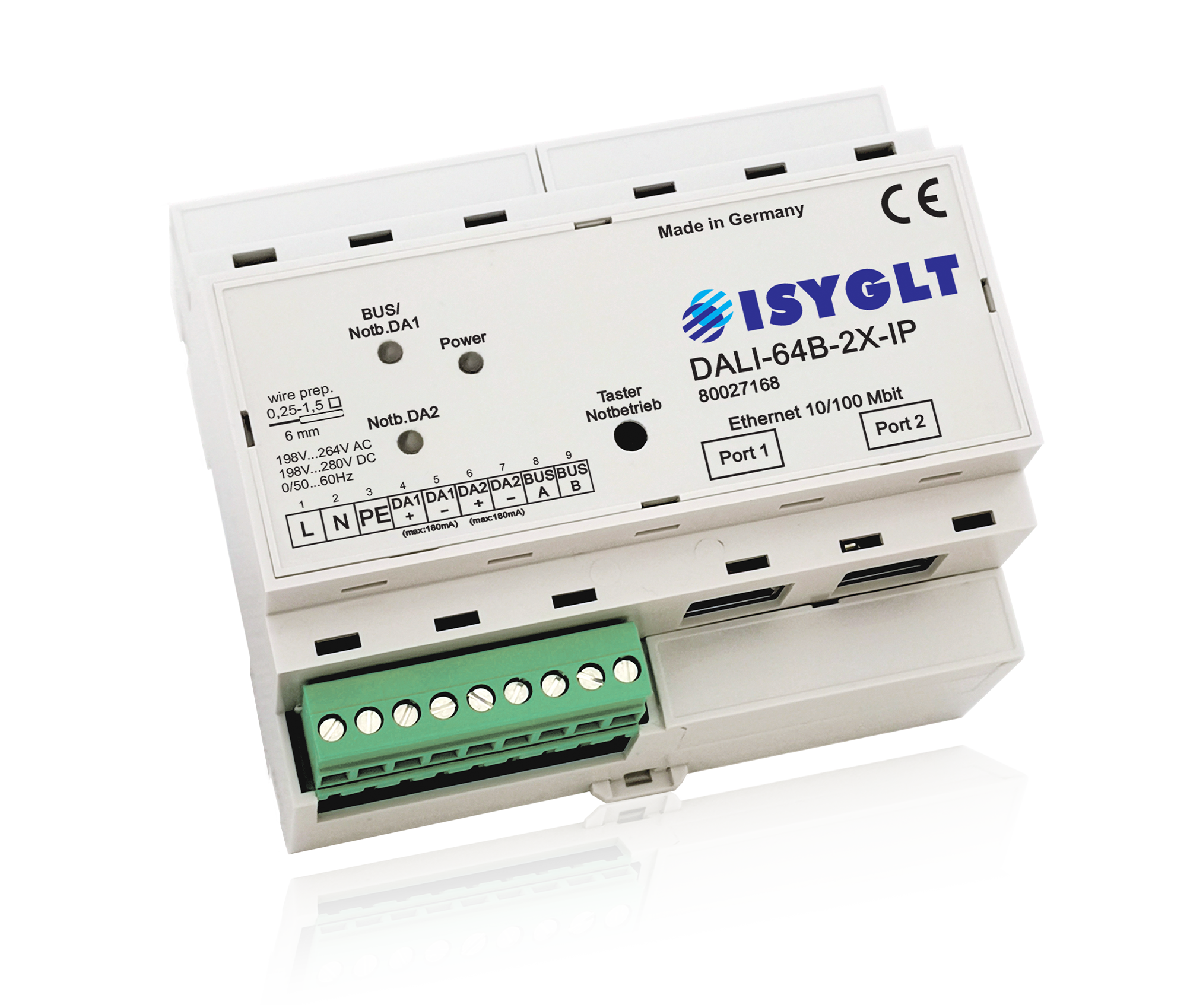

DALI-Modul DALI-64B-2X

DALI-Modul mit 2 getrennten DALI-Linien zur Ansteuerung von bis zu 2 x 64 DALI-Leuchten. Jeder dieser 64 DALI-Teilnehmer wird mit einer eindeutigen Geräte-Adresse programmiert. Jede Geräte-Adresse kann durch Parametrierung des DALI-64B-2X-Moduls direkt über Werte-Variablen (Merker) angesteuert werden.

Kurzer Überblick

  • bis zu 2 x 64 DALI-Teilnehmer
  • unterstützt DT6 und DT8
  • DALI-Broadcast für Inbetriebnahme und Notbedienung
  • Notbedienmöglichkeit durch Taste EIN/AUS
  • DALI-2 Bewegungsmelder-Auswertung
  • DALI-2 Notlicht-Test und Auswertung
  • EVG-Adressierung und Kontrolle in Verbindung mit dem IP-Master und dem DALI-Web-Plugin

Das DALI-64B-2X-Modul dient zur Ansteuerung von elektronischen Vorschaltgeräten für LEDs, die mit dem DALI-Protokoll kommunizieren. An jeder der beiden DALI-Linien können bis zu 64 DALI-EVGs (elektronische Vorschaltgeräte) betrieben werden. Jeder dieser 64 DALI-Teilnehmer muss mit einer eindeutigen Geräte-Adresse (DALI-Short-Address) programmiert sein. Jede Geräte-Adresse kann durch Parametrierung des DALI-64B-2X-Moduls direkt über Werte-Variablen (Merker) angesteuert werden.

Das Modul ist mit einer eigenen Netzversorgung ausgestattet. Dadurch ist eine frei konfigurierbare Havariefunktion (Emergency) für den entsprechenden DALI-BUS möglich. Alle DALI-Ausgabegeräte werden durch unser Konzept komplett in die Möglichkeiten des ISYGLT-Systems integriert. Somit steht der volle Funktionsumfang des ISYGLT-Systems zur Verfügung.
Das Modul belegt am BUS 2 Modul-Adressen.

Mit den DALI-Modulen der Typenreihe DALI-64B-2X wurde ein neues DALI-Gateway-Konzept umgesetzt, das viele weitere Möglichkeiten bietet.

Funktionen:

  • DALI-Broadcast
  • DALI DT6, Helligkeit, RGB (3xDT6), RGBW (4xDT6), HCL (2xDT6)
  • DALI DT8, HCL, RGB, RGBW
  • Wahlweise
    - DALI-2 Bewegungsmelder, Auswertung von bis zu 16 Bewegungsmeldern in 7 Gruppen
    - DALI-2 Notlichtfunktionalität mit Testfunktionen, Ergebnis- und Fehlerauswertung
  • DALI-Broadcast für Inbetriebnahme und Notbedienung per Taste EIN/AUS
  • EVG-Adressierung und Kontrolle in Verbindung mit dem IP-Master und dem DALI-Web-Plugin

Elektrotechnische Daten

Netzversorgung 198-264V AC, 198-280V DC, 0/50-60 Hz
Stromaufnahme max. 95mA
Leistungsaufnahme max. 10,5W +/- 10%
Isolationsspannung  4000V ISYGLT, 1500V DALI / Netz
Subnet (RS-485) max. 5,6V Begrenzung durch Z-Dioden
DALI-Interface 2 separate DALI-Linien, Ausgangsstrom max. 180mA je Linie
Anschluss Schraubklemmen 0,25mm² bis 1,5mm²
Betriebstemperatur -10°C bis +50°C
Lagertemperatur -25°C bis +70°C
Luftfeuchte 0-90% r.F. nicht kondensierend
Schutzart IP 20

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE
Abmessungen BxHxT 106x90x61mm
Gewicht 220g

Bestelldaten und Konformität

Typenbezeichnung DALI-64B-2X
Artikelnummer 80027167
Fabrikat ISYGLT
Konformität CE

LV-Texte

Gebrauchsanweisungen

Anschlusspläne

DIP-Schalter

8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.

Sonderfunktion DIP-Schalter 1

DIPEinstellung
S1 OFFNormalbetrieb
S1 ONNot-/Testbetrieb mit Taste am Modul (EIN/AUS)

Funktionsanzeigen (LEDs am Modul)

BezeichnungZustandFarbeBedeutung
PowerAus keine Betriebsspannung
EinrotBetriebsspannung, kein Fehler
Blinkenrot/grünNot-/Testbetrieb aktiv, DIP-Schalter 1=ON
BlinkenrotBUS-Ausfallbetrieb
BUS / Notb.DA1Aus keinen BUS erkannt, DIP-Schalter 1=ON: Not-/Testbetrieb aktiv, Taste EIN/AUS Zustand DA1 AUS
EingelbFehler BUS-Kommunikation (Adresse nicht erkannt)
Blinkengelbstörungsfreie Datenübertragung über die BUS-Leitung
EingrünDIP-Schalter 1=ON: Not-/Testbetrieb aktiv, Taste EIN/AUS Zustand DA1 EIN
Notb.DA2Aus DIP-Schalter 1=ON: Not-/Testbetrieb aktiv, Taste EIN/AUS Zustand DA2 AUS
EingrünDIP-Schalter 1=ON: Not-/Testbetrieb aktiv, Taste EIN/AUS Zustand DA2 EIN

Parametrierung mit ProgrammDesigner

Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:

  • Gruppierung der einzelnen EVGs
  • Leuchten-Typen DT6, DT8
  • Notlichtfunktionalität oder Bewegungsmelder-Auswertung
  • Notbetrieb bei BUS-Ausfall DALI und ISYGLT

Anschlussbelegung

9-poliger Stecker unten links

L Netzspannung 230V (50-60Hz)
N Neutralleiter
PE Schutzleiter
DA1 + DALI-BUS 1 +
DA1 - DALI-BUS 1 -
DA2 + DALI-BUS 2 +
DA2 - DALI-BUS 2 -
BUS A ISYGLT-BUS A
BUS B ISYGLT-BUS B

Zubehör


Varianten


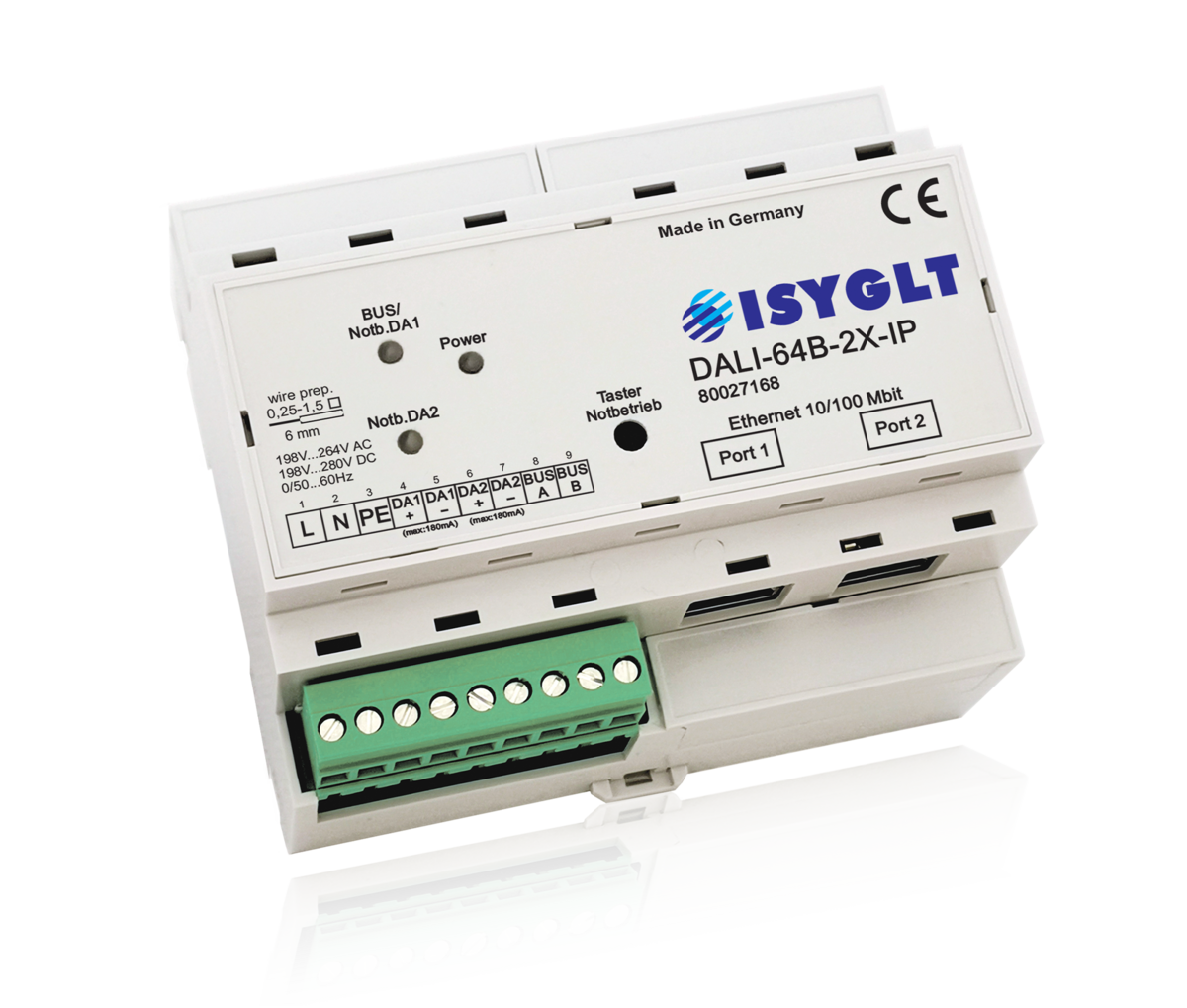

DALI-64B-2X

Art.-Nr.: 80027167

DALI-Modul mit 2 getrennten DALI-Linien zur Ansteuerung von bis zu 2x 64 DALI-Leuchten, max. 2x 64 Dimmkanäle. Unterstützt die Leuchtentypen DT6 und DT8.
