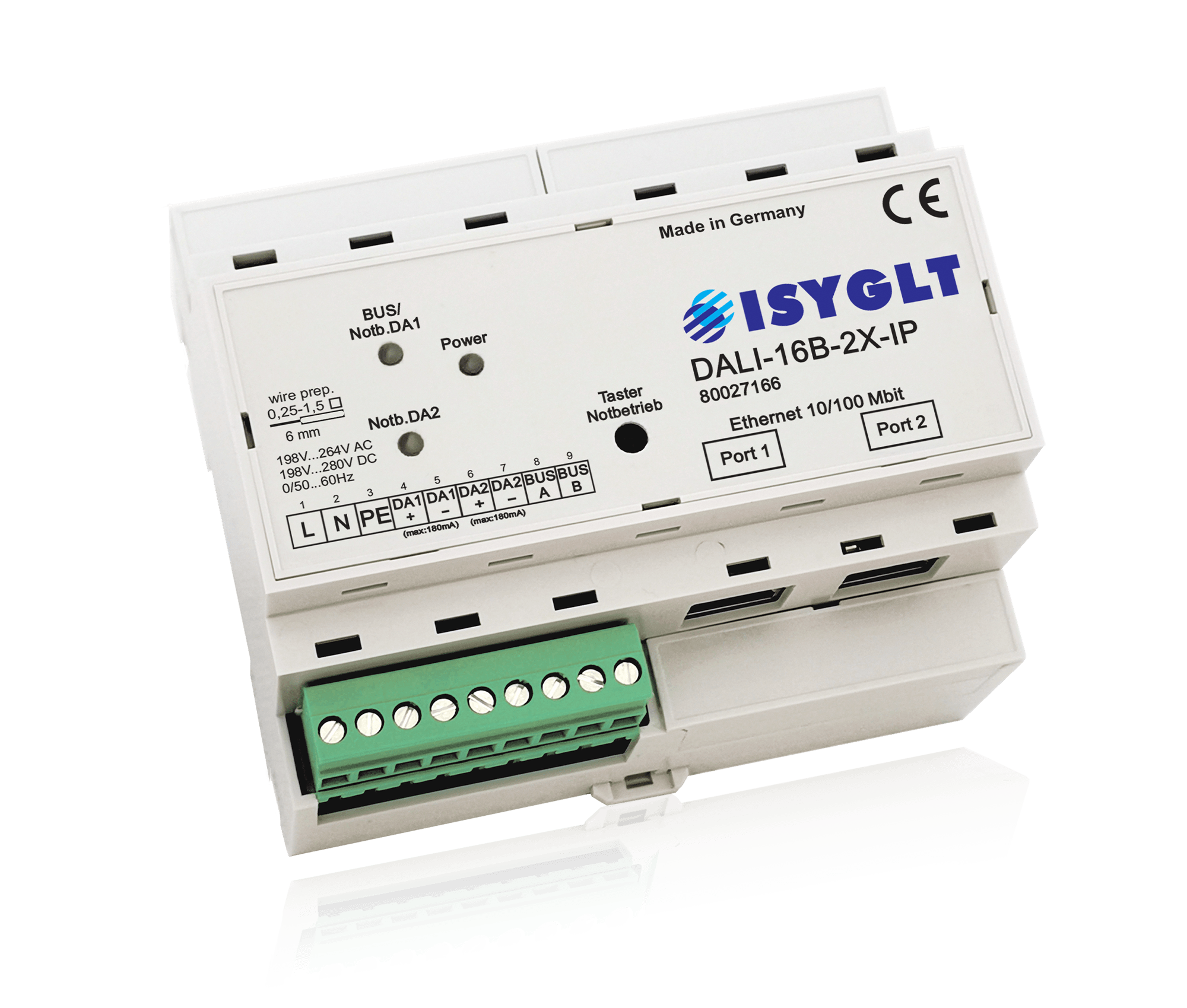

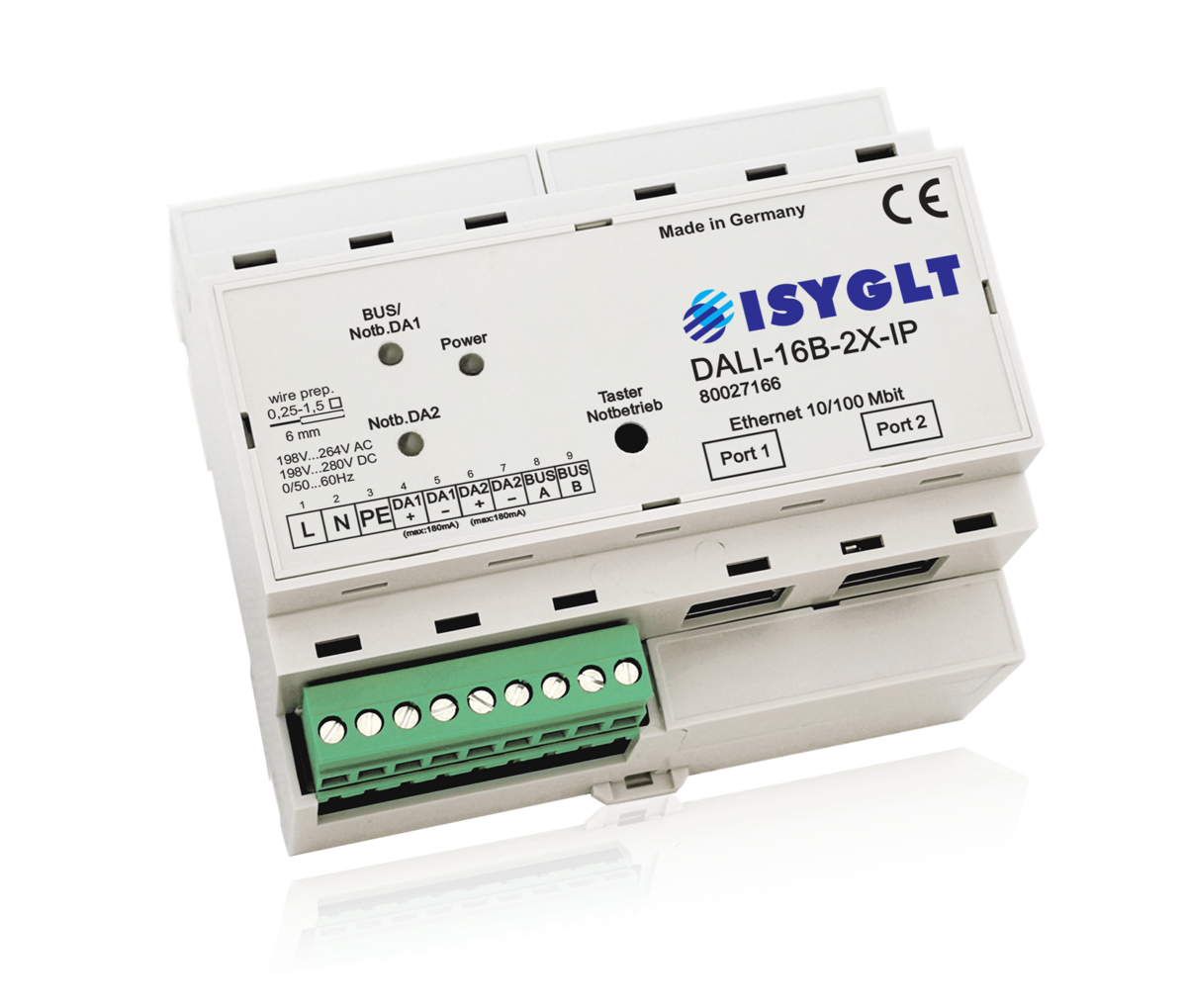

Das DALI-16B-2X-IP-Modul dient zur Ansteuerung von elektronischen Vorschaltgeräten für LEDs, die mit dem DALI-Protokoll kommunizieren. An jeder der beiden DALI-Linien können bis zu 64 DALI-EVGs (elektronische Vorschaltgeräte) betrieben werden. Jeder dieser 64 DALI-Teilnehmer muss mit einer eindeutigen Geräte-Adresse (DALI-Short-Address) programmiert sein. Jeder Geräte-Adresse kann durch Parametrierung des DALI-16B-2X-IP-Moduls eine von 16 ISYGLT-Dimmgruppen zugeordnet werden. Diese Dimmgruppen werden im ISYGLT-System direkt über Werte-Variablen (Merker) angesteuert.

Das Modul ist mit einer eigenen Netzversorgung ausgestattet. Dadurch ist eine frei konfigurierbare Havariefunktion (Emergency) für den entsprechenden DALI-BUS möglich. Alle DALI-Ausgabegeräte werden durch unser Konzept komplett in die Möglichkeiten des ISYGLT-Systems integriert. Somit steht der volle Funktionsumfang des ISYGLT-Systems zur Verfügung.
Das Modul belegt am BUS 2 Modul-Adressen.

Mit den DALI-Modulen der Typenreihe DALI-16B-2X wurde ein neues DALI-Gateway-Konzept umgesetzt, das viele weitere Möglichkeiten bietet.

Funktionen:

• DALI-Broadcast
• DALI DT6, Helligkeit, RGB (3xDT6), RGBW (4xDT6), HCL (2xDT6)
• DALI DT8, HCL, RGB, RGBW
• Wahlweise
  - DALI-2 Bewegungsmelder, Auswertung von bis zu 16 Bewegungsmeldern in 7 Gruppen
  - DALI-2 Notlichtfunktionalität mit Testfunktionen, Ergebnis- und Fehlerauswertung
• DALI-Broadcast für Inbetriebnahme und Notbedienung per Taste EIN/AUS
• EVG-Adressierung und Kontrolle in Verbindung mit dem IP-Master und dem DALI-Web-Plugin
• IP-Funktionalität mit Switch-Funktion
