DALI-16B
Art.-Nr.: 80027159
-
kostenlose Anfrage / free request
ab 1 0,00 € 0,00 €

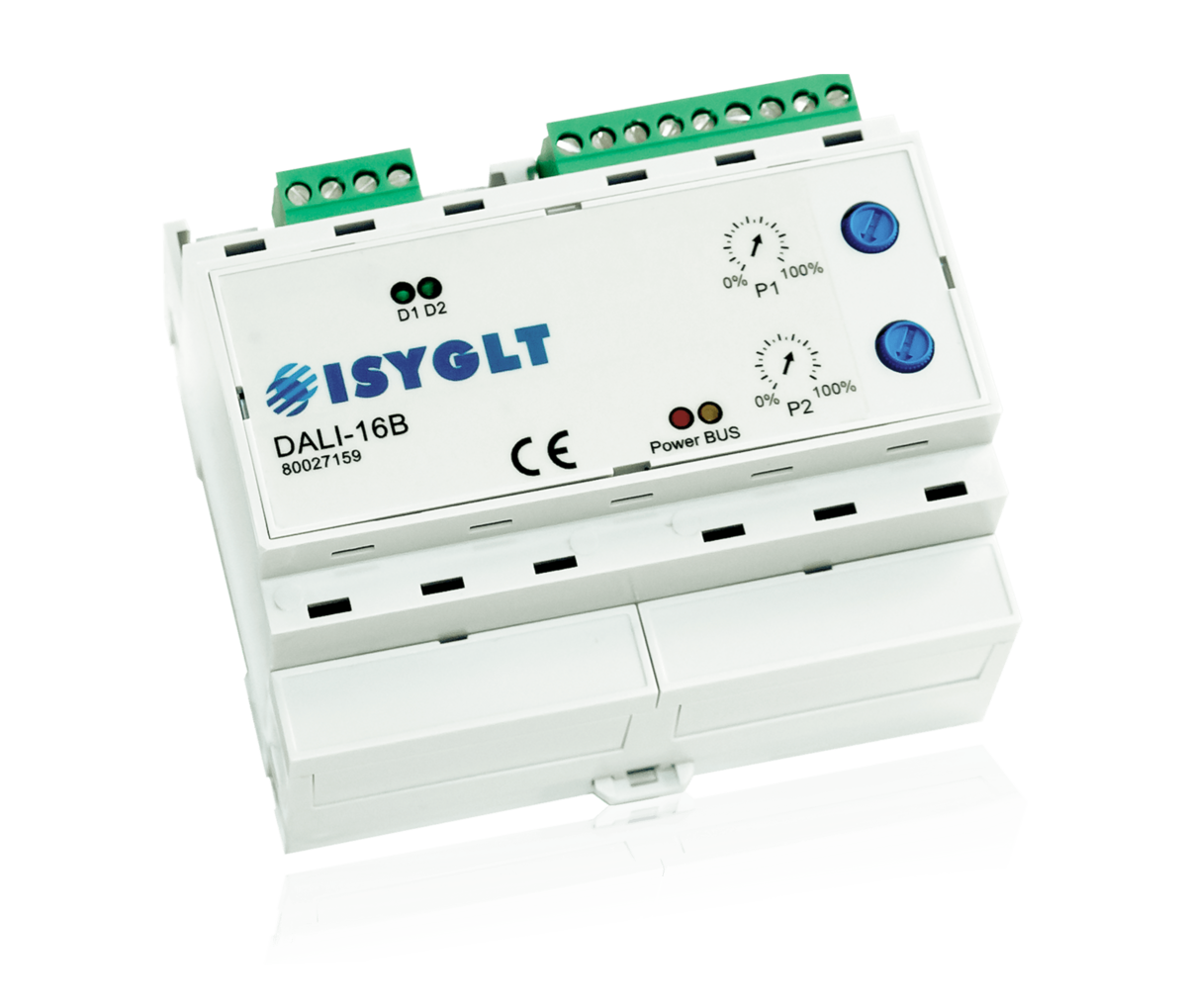

DALI-Modul zur Ansteuerung von bis zu 64 DALI-Leuchten. Jeder dieser 64 DALI-Teilnehmer wird mit einer eindeutigen Geräte-Adresse programmiert. Dieser Geräte-Adresse kann durch Parametrierung des DALI-16B-Moduls eine von 16 ISYGLT-Dimm-Gruppen zugeordnet werden.
Das DALI-16B-Modul dient zur Ansteuerung von elektronischen Vorschaltgeräten für Leuchtstofflampen und elektronische Trafos, die mit dem DALI-Protokoll kommunizieren. An einem DALI-BUS können bis zu 64 DALI-EVGs (elektronische Vorschalt-Geräte) betrieben werden. Jeder dieser 64 DALI-Teilnehmer (EVGs oder elektronische Trafos) muss mit einer eindeutigen Geräte-Adresse (DALI-Short-Address) programmiert sein. Jeder Geräte-Adresse kann durch Parametrierung des DALI-16B-Moduls eine von 4, 8, 12 oder 16 ISYGLT-Dimmgruppen in bis zu 3 Konfigurationen (Setups) zugeordnet werden. Diese Dimmgruppen verfügen über alle im ISYGLT-System möglichen Eigenschaften bezüglich der Szenenspeicherung, Blendzeitberechnungen usw.
Das Modul ist mit einer eigenen Netzversorgung ausgestattet. Dadurch ist eine frei konfigurierbare Havariefunktion für den entsprechenden DALI-BUS möglich. Alle DALI-Ausgabegeräte werden durch unser Konzept komplett in die Möglichkeiten des ISYGLT-Systems integriert. Somit steht der Funktionsumfang des ISYGLT-Systems zur Verfügung.
Das Modul belegt am BUS 4 Modul-Adressen.
Laut Norm bleiben die DALI-EVGs immer unter Spannung, was dann letztendlich zu einem unnötigen Energieverbrauch im ausgeschalteten Zustand führt. Über einen virtuellen Ausgang ist ein Hauptschütz für die DALI-EVGs ansteuerbar. Wird einfach nur die Netzspannung zu- oder abgeschaltet, kann es sein, dass Betriebsgeräte nicht mehr korrekt arbeiten, da während der Startphase schon Protokolle gesendet werden können. Dieser Effekt wird durch unsere neue Schaltungslogik vermieden.
Neue Funktion ab Firmware V2.31
Folgende Funktionen können durch das DALI-Modul selbständig ausgeführt werden:
Netzversorgung | 230V / 50-60 Hz |
Stromaufnahme | 15mA |
Isolationsspannung | 3500V (ISYGLT, DALI / Netz) |
Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
Anschluss | Schraubklemmen 1,5mm² steckbar |
Betriebstemperatur | -10...+50°C |
Lagertemperatur | -25...+70 °C |
Luftfeuchte | 0...85 % r.F. nicht kondensierend |
Schutzart | IP 30 |
Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE |
Abmessungen | BxHxT 106x90x59mm |
Gewicht |
300g ab Fertigung 2019 (Hardware-Version HW2.0) 210g |
Typenbezeichnung | DALI-16B |
Artikelnummer | 80027159 |
Fabrikat | ISYGLT |
Konformität | CE |
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
DIP | Einstellung |
---|---|
S1 OFF | Normalbetrieb |
S1 ON | Gerät arbeitet DALI-seitig nur als Netzteil (ab Version 1.01) d.h. es werden keine DALI-Befehle gesendet; notwendig z.B. bei Adressierung durch externe Systeme |
S1+S2 ON | Modul arbeitet im DALI-Broadcast-Betrieb; mit dem Poti "P1" erfolgt die Helligkeitseinstellung aller angeschlossenen DALI-Geräte |
LED | Bezeichnung | Zustand | Bedeutung |
---|---|---|---|
1x rot | Power | Aus | keine Betriebsspannung |
Ein | Betriebsspannung, kein Fehler | ||
1x gelb | BUS | Aus | Fehler BUS-Verdrahtung |
Ein | Fehler BUS-Kommunikation (Adresse) | ||
Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
2x grün | D1 / D2 | Blinken abwechselnd | keine Parameterdaten im Modul |
D1 Ein D2 Aus | Modul arbeitet nur als DALI-Netzteil | ||
Blinken synchron | Modul arbeitet im DALI-Broadcast-Betrieb, Bedienung über Poti "P1" (DIP-Schalter S1+S2 ON) |
Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:
=Ub | Betriebsspannung |
0V | 0V Betriebsspannung |
A | BUS A (Subnet RS-485) |
B | BUS B (Subnet RS-485) |
P-COM | Subnet und Betriebsspannung |
N | Neutralleiter |
L | Netzspannung 230V (50-60Hz) |
DALI+ | DALI-BUS + |
DALI+ | DALI-BUS + |
DALI- | DALI-BUS - |
DALI- | DALI-BUS - |
=Ub | Betriebsspannung |
0V | 0V Betriebsspannung |
A | BUS A (Subnet RS-485) |
B | BUS B (Subnet RS-485) |
P-COM | Subnet und Betriebsspannung |
DALI- | DALI-BUS - |
DALI- | DALI-BUS - |
DALI+ | DALI-BUS + |
DALI+ | DALI-BUS + |
PE | Schutzleiter |
N | Neutralleiter |
N | Neutralleiter |
L | Netzspannung 230V (50-60Hz) |
L | Netzspannung 230V (50-60Hz) |
