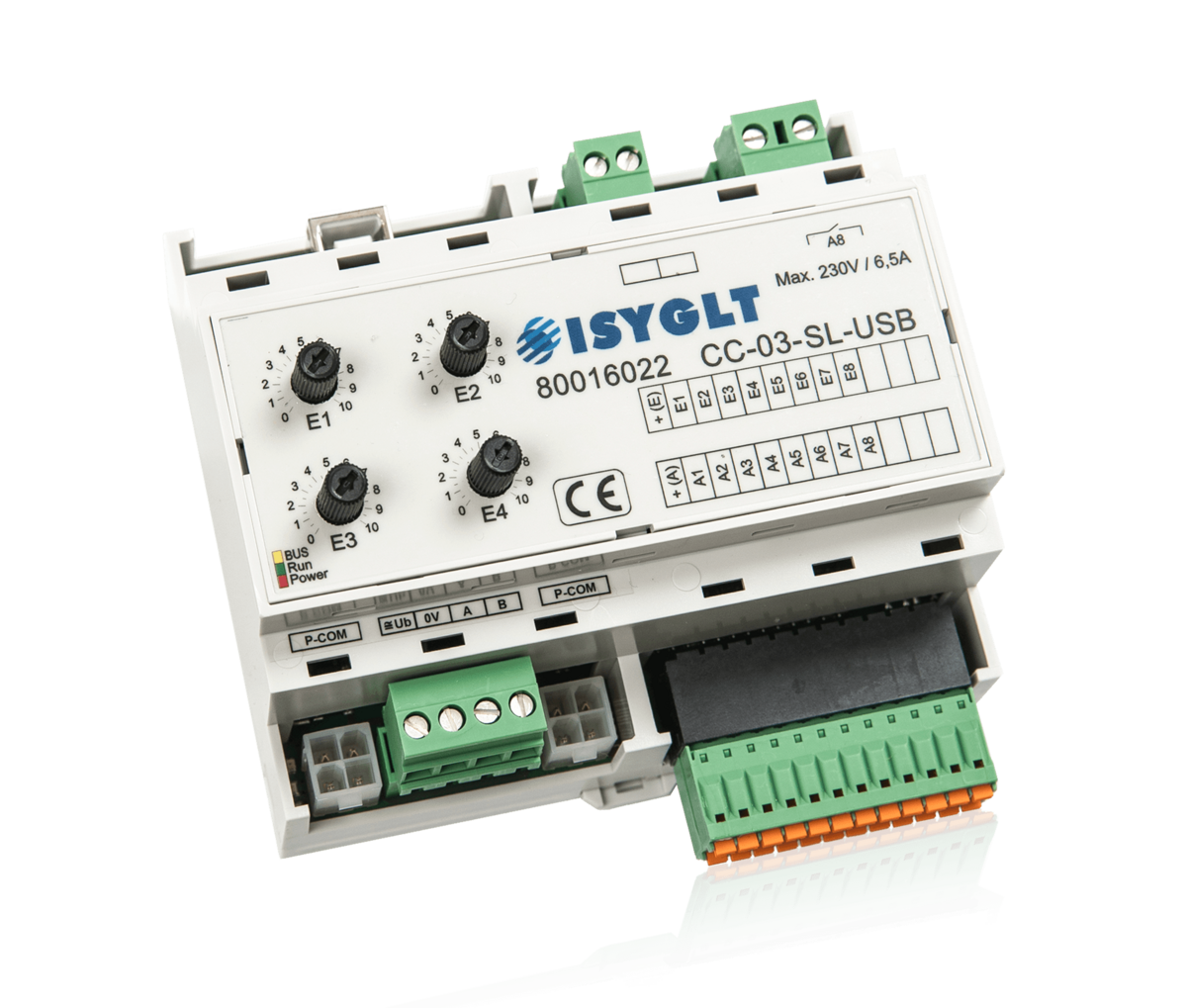

Compact-Controller slim-line CC-03-SL-USB
Der CC-03-SL-USB Compact-Controller slim-line ist ein frei programmierbares Master-Modul des ISYGLT BUS-Systems. Durch hardwareseitige Anschlussmöglichkeiten sind mit dem Controller alleinstehend bereits kleinere Steuerungsaufgaben realisierbar. Durch die Erweiterung mit den ISYGLT BUS-Komponenten können vielfältige Steuerungsprojekte umgesetzt werden. Auf die DMX- und 1-10V-Schnittstelle wurde in der slim-line-Variante verzichtet.
Kurzer Überblick
- 8 Eingänge 24V für Tasten
- 8 Ausgänge 24V für Rückmeldungen
- 4 Drehpotis
- 1 Relaisausgang 230V
- 1 USB Typ-B zum Anschluss eines PCs zur Programmierung
Der Compact-Controller slim-line CC-03-SL-USB ist für die Realisierung kleiner Steuerungsaufgaben entwickelt worden. Seitens der Hardware ist ein Relaisausgang in Hybridtechnik, 4 Potentiometer, 8 Kleinspannungstastenanschlüsse sowie 8 Kleinspannungsrückmeldungen vorhanden. Mit diesen Voraussetzungen ist eine Vielzahl von Kleinsteuerungen realisierbar. Der ISYGLT Controller ist frei programmierbar und mit den verfügbaren ISYGLT BUS-Komponenten erweiterbar.
Anwendungsbeispiele hierzu sind:
- Kleinlichtsteuerungen mit 1-4 per Poti einstellbaren Festwerten
- LED-Ansteuerung über ISYGLT mit Einstellmöglichkeiten per Potentiometer (Helligkeit, Farben RGB, Warmweiß/Kaltweiß)
- Ablaufsteuerungen
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE |
| Abmessungen | BxHxT 106x90x59mm |
| Gewicht | 200g |
Bestelldaten und Konformität
| Typenbezeichnung | CC-03-SL-USB |
| Artikelnummer | 80016022 |
| Fabrikat | ISYGLT |
| Konformität | CE |
Elektrotechnische Daten
| Betriebsspannung | 24V DC +/-20% |
| Stromaufnahme | 100mA bei 24V + Strom der Rückmeldeausgänge max. 150mA = Summe max. 250mA |
| Eingänge (Tasten) | 24V DC, Eingangsstrom je Eingang 5mA bei 24V (nur Eigenspannung durch Brücke verwendbar!). Maximale Leitungslänge: 50m |
| Ausgänge (Rückmeldungen) | 24V DC 0V schaltend, gegen internen + auf 150mA begrenzt (bei Belegung aller 8 Ausgänge 18,75mA/Kanal). Maximale Leitungslänge: 50m |
| Relaisausgang | 230V 1500VA (max. 6,5A) mit Triac-Null-Spannungsschalter |
| Isolationsspannung | 1000V (ISYGLT-BUS / Analogausgänge) |
| Schnittstelle 1 | RS-485 Subnet-BUS max. 5,6V Begrenzung durch Z-Dioden |
| Schnittstelle 2 | USB 2.0 Typ-B Buchse zum Anschluss eines PCs zur Programmierung |
| Programmspeicher |
Programmspeicher für Anwenderprogramm: 24 KByte (EEPROM) programmierbar Szenenspeicher: 8 KByte (EEPROM) für Lichtszenen, nicht flüchtig (nicht erweiterbar) |
| Anschluss | Schraubklemmen 2,5mm² steckbar, steckbare Federzugklemmen 1,5mm² |
| Betriebstemperatur | -10°C...+50°C |
| Lagertemperatur | -25°C...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 30 |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Prozessorfunktion | Blinken gleichmäßig | System ok jedoch keine Uhrzeit empfangen |
| Blinken 2x kurz | System ok und Uhrzeit empfangen |
Software
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner finden Sie die Parametriermöglichkeiten für den ISYGLT-Betrieb:
- Zuweisung der DMX-Kanäle
- Wertebereich/Anschläge der Potentiometer einstellen
- User-Dimmkurven definieren
Anschlussbelegung
4-poliger Stecker unten links
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
Buchse links oben (unter dem Deckel)
| USB Typ-B | Programmierschnittstelle |
2x 2-poliger Stecker rechts oben
| frei | |
| frei | |
| A8 | Hybridrelaisausgang 230V 6,5A (gekoppelt mit RM-Ausgang A8) |
| A8 | Hybridrelaisausgang 230V 6,5A (gekoppelt mit RM-Ausgang A8) |
12-poliger Stecker rechts unten vordere Reihe
| +(E) | +24V strombegrenzt für die Eingänge |
| E1 | Eingang 1 |
| E2 | Eingang 2 |
| E3 | Eingang 3 |
| E4 | Eingang 4 |
| E5 | Eingang 5 |
| E6 | Eingang 6 |
| E7 | Eingang 7 |
| E8 | Eingang 8 |
| frei | |
| frei | |
| frei |
12-poliger Stecker rechts unten hintere Reihe
| +(A) | +24V strombegrenzt für Ausgänge |
| A1 | Ausgang 1 |
| A2 | Ausgang 2 |
| A3 | Ausgang 3 |
| A4 | Ausgang 4 |
| A5 | Ausgang 5 |
| A6 | Ausgang 6 |
| A7 | Ausgang 7 |
| A8 | Ausgang 8 |
| frei | |
| frei | |
| frei |
Zubehör
- Netzteil NT-24V-0,75A-S (Artikelnummer: 80030007)
- Netzteil NT-24V-1,0A-S (Artikelnummer: 80030010)
- Netzteil NT-24V-2,5A-S (Artikelnummer: 80030025)
- Netzteil NT-24V-4,0A-S (Artikelnummer: 80030040)
- Netzteil NT-24V-5,0A-S (Artikelnummer: 80030050)
- WATCH-DOG-02 (Artikelnummer: 80083101)
- REPEATER-RS-485 (Artikelnummer: 80087611)
CC-03-SL-USB
Art.-Nr.: 80016022
