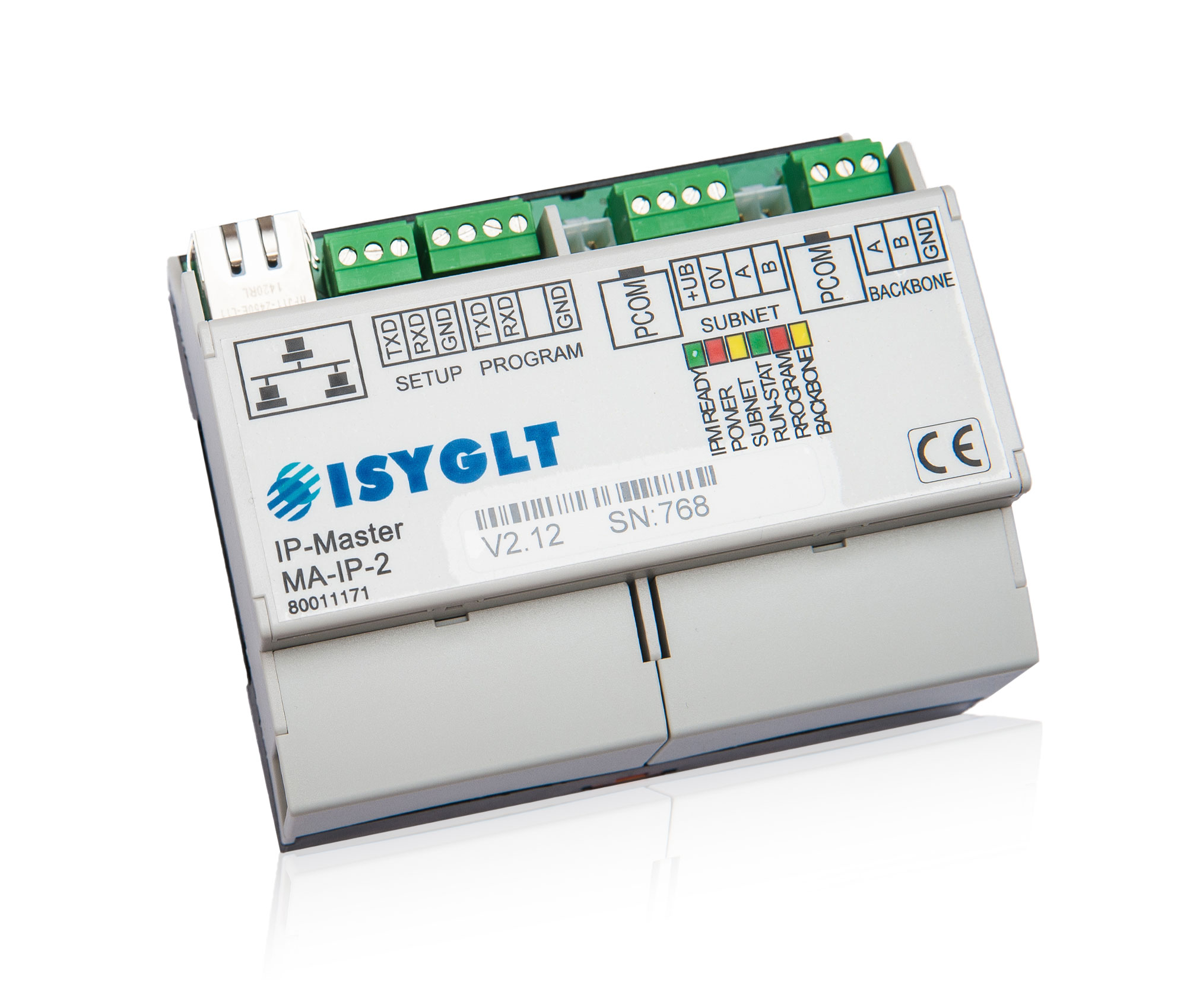

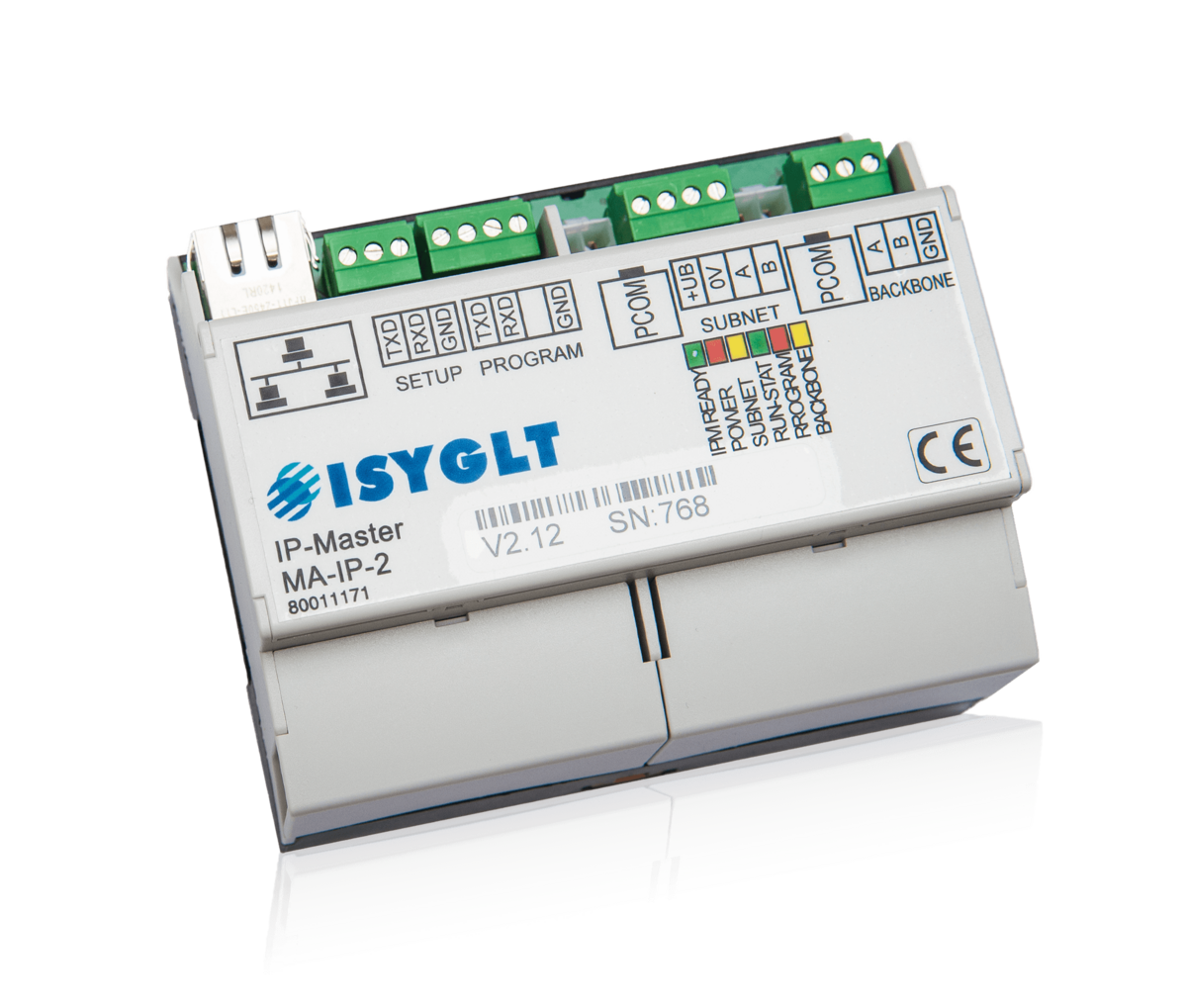

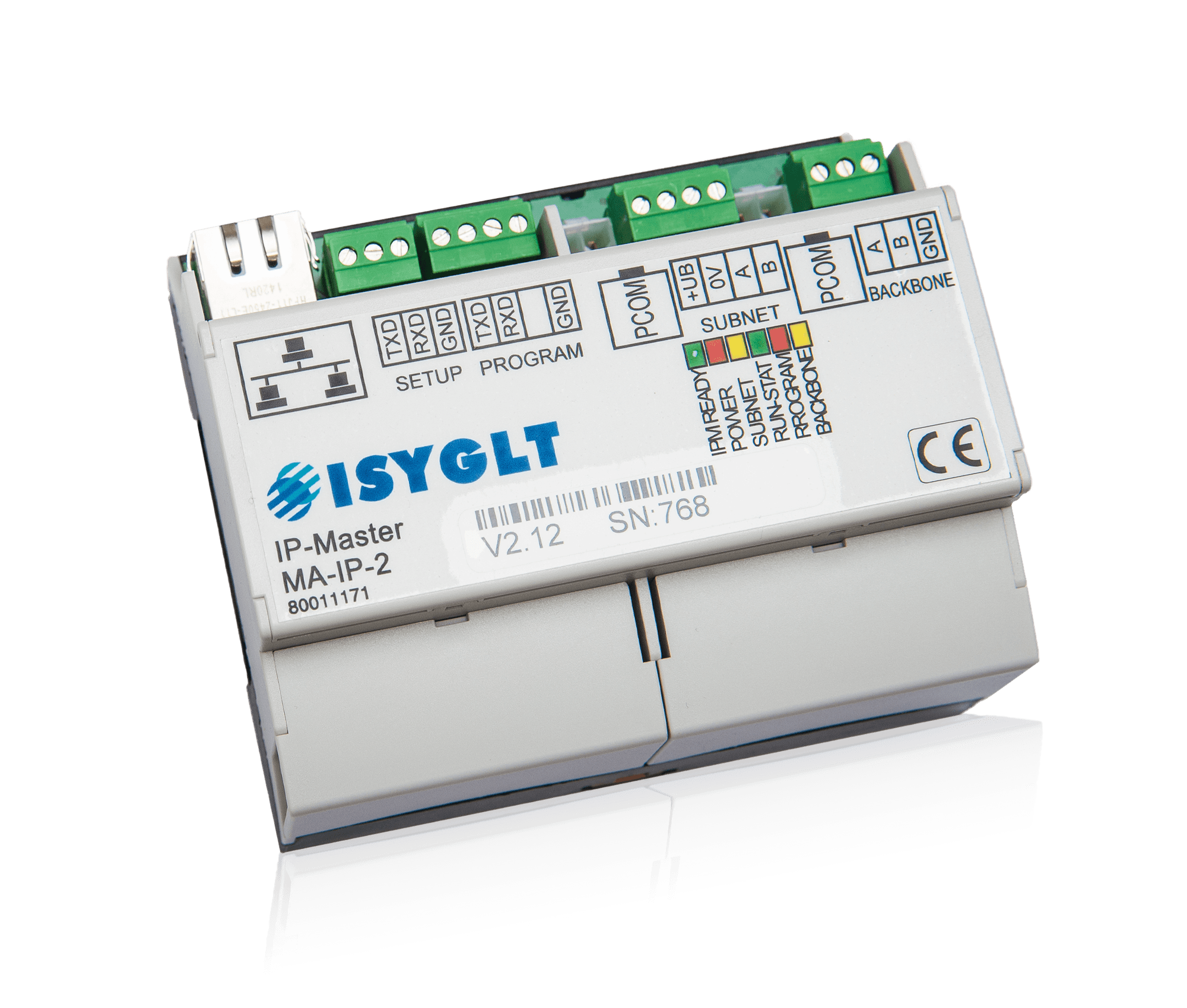

IP-Master MA-IP-2

Das frei programmierbare Master-Modul ist der zentrale Controller (CPU) des ISYGLT BUS-Systems. Der MA-IP-2 ist das Herzstück für Steuerungsaufgaben im Gebäude. Universell für Lichtsteuerungen, SmartHome, Gebäudeautomation, HKL-Regelungen, Sanitärsteuerungen, uvm. geeignet.
Kurzer Überblick
- ISYGLT Master-Controller (CPU)
- Möglichkeit zur Vernetzung
- integrierter Webbrowser
- interne Uhr
- E-Mail-Versand
- Störmeldeverarbeitung
- IPMS-Visualisierung
- viele Schnittstellen
- Ready for IoT
Das Master-Modul steuert den Datenverkehr auf dem ISYGLT-BUS und wird pro Subnet einmal benötigt.
Die Funktionsprogrammierung aller am Subnet-BUS angeschlossenen Peripheriemodule (Schaltmodule, Analog-Module, Tasten-Module, Dimm-Module) erfolgt mit dem ProgrammDesigner.
Der Programmspeicher im Master ist beliebig oft beschreibbar. Die gespeicherten Daten bleiben selbst bei Betriebsspannungsausfall sicher erhalten.
Die serielle Schnittstelle "Backbone" dient zum Datenaustausch mehrerer Master untereinander.
Mögliche Zeit-Quellen:
- interne Uhr (nicht temperaturkompensiert - die ISYGLT Systemuhr und DCF-77 Funkuhr haben höhere Genauigkeiten)
- ISYGLT DCF-77
- ISYGLT Systemuhr
- Zeit eines optionalen Java-Servers
- Synchronisation der Zeit durch einen Internet-Time-Server
Mit der TCP/IP-Schnittstelle sind folgende Funktionen möglich:
- Einfache Visualisierung auf PC und SmartPhone (integrierter Web-Server)
- Einfache Störmeldeverarbeitung für bis zu 128 Meldungen in bis zu 4000 Speicherplätzen
- Datenaustausch zwischen IP-Mastern via IPMS-Server über Ethernet
- TCP MODBUS Slave
- E-Mail-Versand (E-Mail-SMTP-Client)
- Bedien-Sicherheit durch integrierte Nutzerverwaltung
- Individuell gestaltbare Visualisierungslösung auf Basis der plattformunabhängigen Programmiersprache Java
- EVG-Adressierung und Kontrolle in Verbindung mit einem DALI-Modul und dem DALI-Web-Plugin
Elektrotechnische Daten
Betriebsspannung | 12V bis 35V DC bzw. 12V bis 27V AC |
Stromaufnahme | 24V DC; 100mA |
Schnittstelle SUBNET | RS-485 für den ISYGLT-Subnet-BUS zur Kommunikation mit Modulen |
Schnittstelle PROGRAM | RS-232 Programmier-Schnittstelle zum Anschluss von PC / Modem |
Schnittstelle BACKBONE | RS-485 potentialfrei für den ISYGLT-Backbone-BUS zur Vernetzung von mehreren Master-Modulen |
Schnittstelle SETUP | RS-232 für IP-Master-Setup |
Schnittstelle RJ45 | Ethernet-TCP/IP-Schnittstelle |
Programmspeicher |
24kByte Programmspeicher (nicht erweiterbar) 32kByte (RAM) Datenspeicher EEPROM-gepuffert, nicht flüchtig 8KByte optional auf 32 KByte (EEPROM) erweiterbar, für Lichtszenen, nicht flüchtig 2MB RAM für IP-Master 16MB Datenspeicher für IP-Master Web-Server: 200 Seiten mit je 8 Anzeigen, zusätzlich 500kB für einfache HTML-Pages Mail-Server: Senden von 16 E-Mails an 16 verschiedene Empfänger Störmeldeverarbeitung: 128 Meldungen, 4000 Speicherplätze |
Anschluss | Schraubklemmen steckbar max. 1,5mm² und P-COM-Stecker |
Betriebstemperatur | -10°C...+50°C |
Lagertemperatur | -25°C...+70°C |
Luftfeuchte | 0...85 % r.F. nicht kondensierend |
Schutzart | IP 30 |
Bauform, Abmessungen, Gewicht
Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE |
Abmessungen | BxHxT 107,6x89,7x60,7mm |
Gewicht | 157g |
Bestelldaten und Konformität
Typenbezeichnung | MA-IP-2 |
Artikelnummer | 80011171 |
Fabrikat | ISYGLT |
Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
Funktionsanzeigen (LEDs am Modul)
LED | Bezeichnung | Zustand | Bedeutung | ||
---|---|---|---|---|---|
grün | IPM READY | Aus | IP-Funktionen nicht betriebsbereit | ||
Ein | IP-Funktionen betriebsbereit | ||||
rot | POWER | Aus | keine Betriebsspannung | ||
Ein | Betriebsspannung, kein Fehler | ||||
gelb | SUBNET | Aus / Ein | Fehler BUS | ||
Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||||
grün | RUN-STAT | Aus | System nicht bereit | ||
Gleichmäßiges Blinken | System ok, jedoch keine Uhrzeit empfangen | ||||
2x kurzes Blinken und dann eine Pause | System ok und Uhrzeit empfangen | ||||
rot | PROGRAM | Aus | keine Programmübertragung | ||
Ein | Programm wird übertragen (von PC/Modem) | ||||
gelb | BACKBONE | Aus / Ein | Fehler Backbone / Backbone inaktiv | ||
Blinken | störungsfreie Datenübertragung auf dem Backbone-BUS |
Software
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner finden Sie die Parametriermöglichkeiten für den ISYGLT-Betrieb:
- Netzwerk-Konfiguration
- Aktivieren/Deaktivieren der TCP/IP-Funktionen
- Uhrzeit einstellen
- Modbus-Einstellungen
- WATCH-DOG-Einstellungen
- Konfiguration der Webapp
Anschlussbelegung
RJ45-Buchse links
RJ45-Buchse | Ethernetanbindung |
3-poliger Stecker links
TxD | Programmierschnittstelle (RS-232) TxD Sendeleitung |
RxD | Programmierschnittstelle (RS-232) RxD Empfangsleitung |
GND | Programmierschnittstelle (RS-232) GND |
4-poliger Stecker rechts
=Ub | Betriebsspannung |
0V | 0V Betriebsspannung |
A | BUS A (Subnet RS-485) |
B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
P-COM | Subnet und Betriebsspannung |
3-poliger Stecker rechts
A | BUS-A (RS-485) |
B | BUS-B (RS-485) |
GND | GND (RS-485) |
Zubehör
- Netzteil NT-24V-0,75A-S (Artikelnummer: 80030007)
- Netzteil NT-24V-1,0A-S (Artikelnummer: 80030010)
- Netzteil NT-24V-2,5A-S (Artikelnummer: 80030025)
- Netzteil NT-24V-4,0A-S (Artikelnummer: 80030040)
- Netzteil NT-24V-5,0A-S (Artikelnummer: 80030050)
- WATCH-DOG-02 (Artikelnummer: 80083101)
- REPEATER-RS-485 (Artikelnummer: 80087611)
MA-IP-2
Art.-Nr.: 80011171
