Der Erfassungsbereich des Mini-Bewegungssensors ist für hohe Räume bis 12,5m optimiert. Der BW-06 benötigt 24V und hat einen Ausgang, der die Bewegungsimpulse ausgibt. Optimale Funktion wird durch den Anschluss an einen Binär-Eingang eines I/O-Moduls gewährleistet.

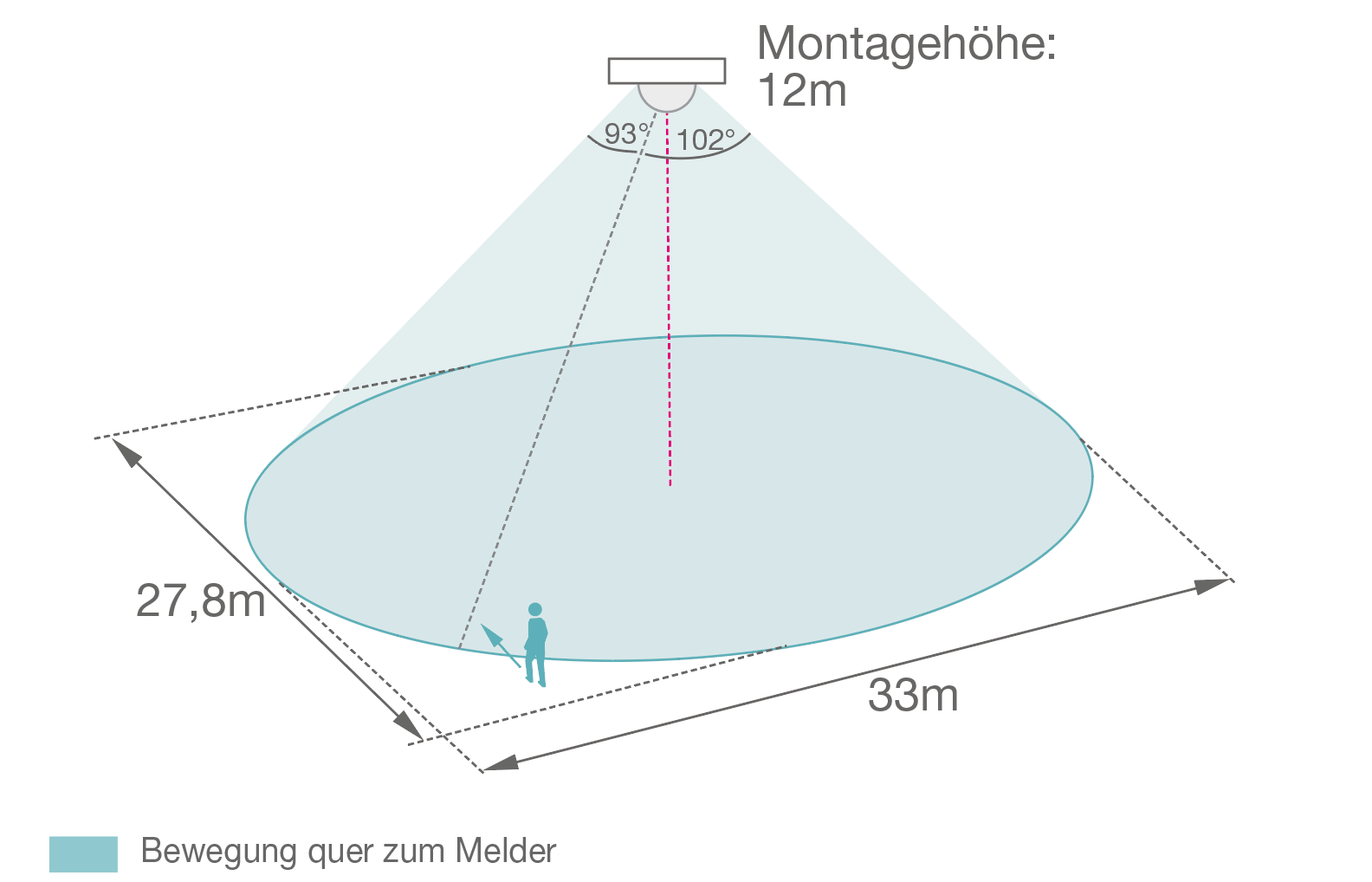

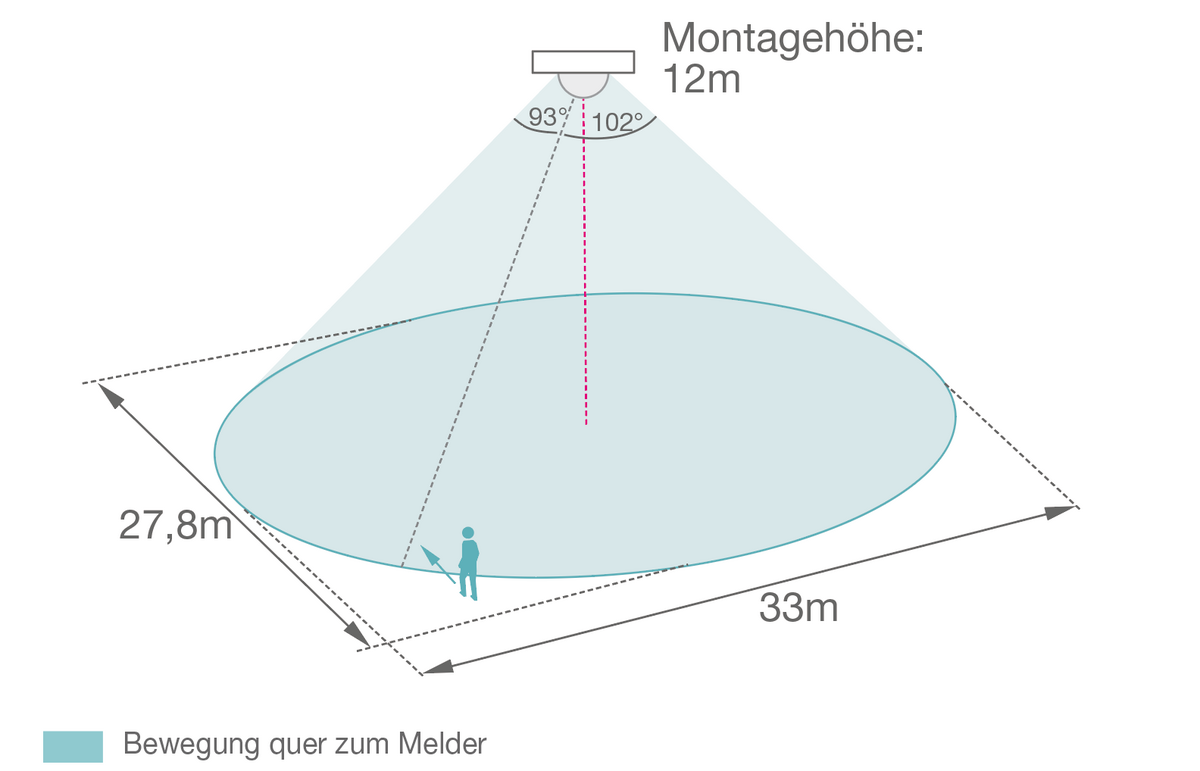

Der Bewegungssensor ISYGLT BW-06 basiert auf der Passiv-Infrarot-Überwachungstechnologie. Hier werden über die sehr kleine runde Linse 92 Zonen strahlenförmig überwacht. Der Erfassungsbereich ist für hohe Räume bis 12,5m optimiert. Durch den integrierten Leitungsverstärker kann die Länge der Steuerleitung bis zum I/O-Modul oder 24V-Leistungsbaustein bis zu 100m betragen.
Aufgrund seiner kleinen Bauform ist der Bewegungssensor leicht in Geräte oder Leuchten integrierbar. Als Liefervariante bieten wir auch unter der Bestellbezeichnung "ISYGLT BW-06-UP" eine Ausführung zur Montage auf handelsüblichen Schalterdosen an. Bitte fragen Sie bei Bedarf die Möglichkeiten für entsprechende Schalterprogramme der verschiedenen Hersteller an.
| Betriebsspannung | 12V bis 30V DC |
| Stromaufnahme | max. 10mA ohne Last |
| Ausgang | Vin -1.5V, 200mA kurzschlussfest PNP, max. 100m Leitungslänge zum Eingangsmodul |
| Anschluss | Federzugklemme 3-polig je 2x 0,25 - 0,75mm² |
| Betriebstemperatur | -10°C bis +50°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | 0-85 % r.F. nicht kondensierend |
| Schutzart | IP20 |
| Bauform | weiße Kunststofflinse zum Einkleben in Geräte oder Leuchten |
| Abmessungen | DxH 22 x 20,2mm + 125mm Leitung |
| Gewicht | 11g ohne UP-Abdeckplatte |
| Typenbezeichnung | BW-06 |
| Artikelnummer | 80087191 |
| Fabrikat | ISYGLT |
| Konformität | CE |
Hinweis 1: Für eine sichere Detektion muss der Sensor mind. 5,6mm aus der Montageplatte ragen.
Hinweis 2: Aufgrund der Bauform genügt bei der Tafelmontage eine entsprechend tiefe Bohrung.
Hinweis 3: Das Höhenmaß schließt evtl. Rückstände des Formanschnitts nicht mit ein.
| Ub | Betriebsspannung +24V DC |
| 0V | Betriebsspannung 0V DC |
| OUT | Schaltausgang (Impulse +24V DC) |
| Typenbezeichnung | Artikelnummer | Beschreibung |
|---|---|---|
| BW-06-UP | 80087192 | Mini-Bewegungssensor zur Montage in UP-Dose; Lieferung im Schalterprogramm |

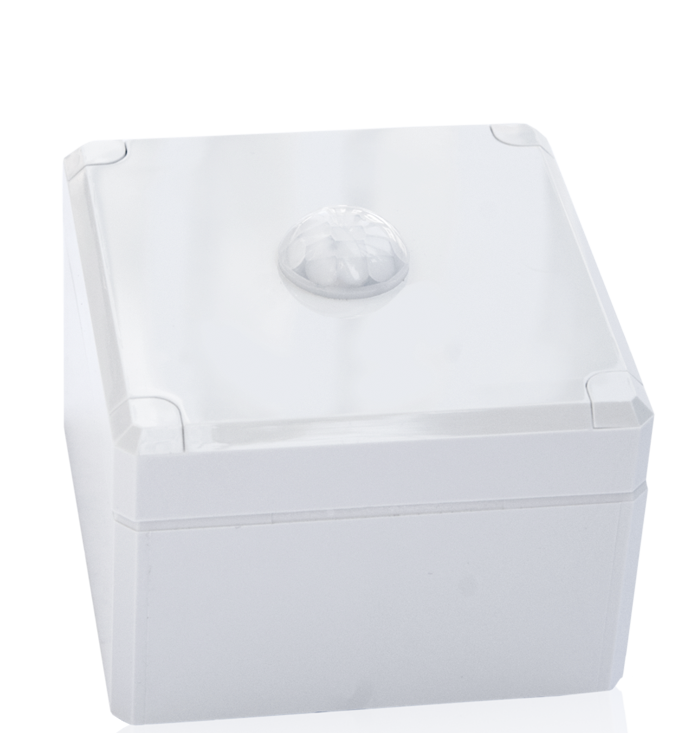

| BW-06-AP | 80087193 | Mini-Bewegungssensor im AP-Gehäuse |
Art.-Nr.: 80087191
