Temperaturfühler TF-E-02
Der Temperaturfühler TF-E-02 ist für den Anschluss an die ISYGLT-Module TEMP-02U oder ER-04U konzipiert.
Kurzer Überblick
- -55°C bis +105°C
- Leitung 2m oder 20m
- Temperaturüberwachung
- Außentemperaturerfassung
- Raumtemperaturerfassung

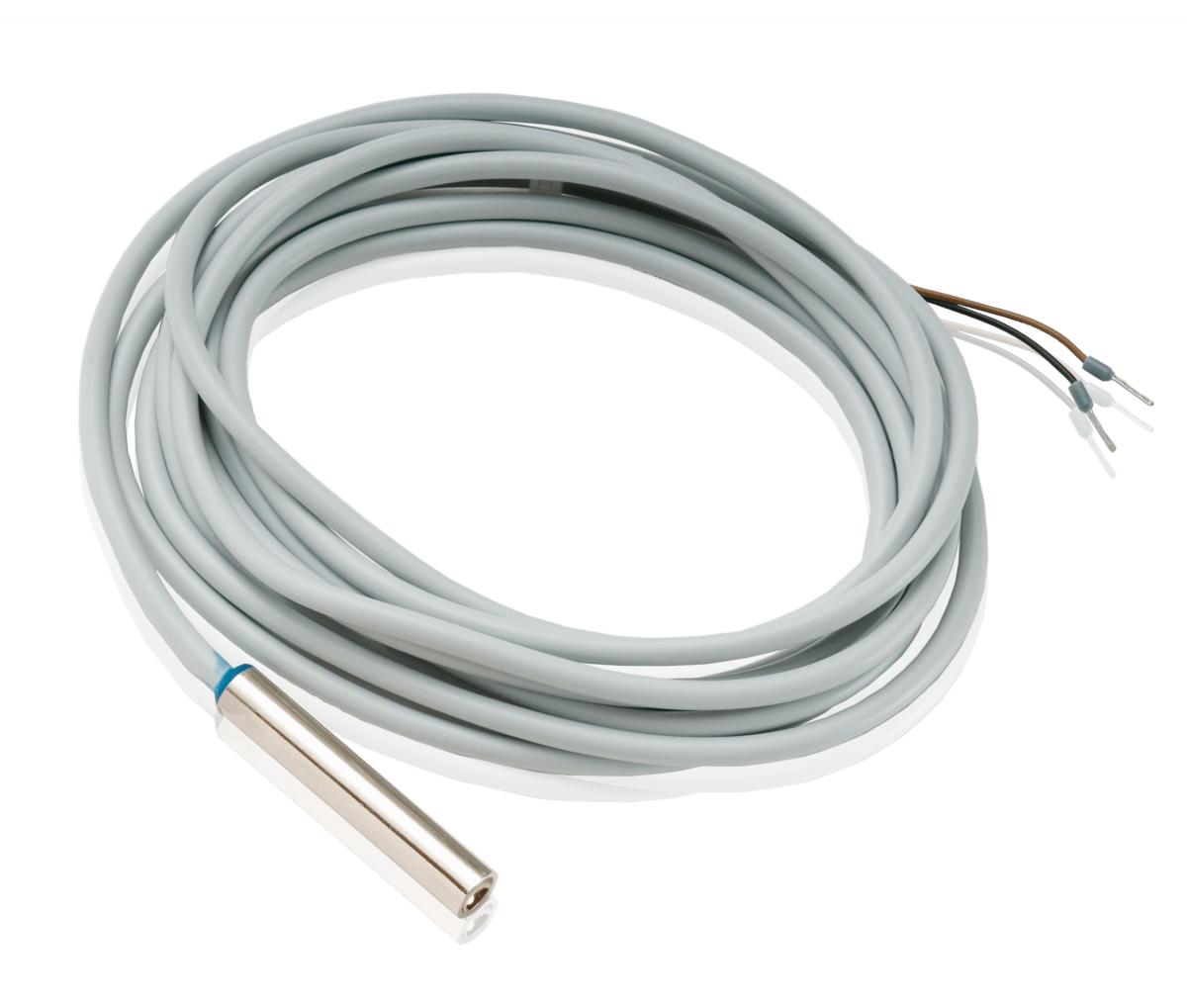

Der Temperaturfühler TF-E-02 ist für den Anschluss an die ISYGLT-Module TEMP-02U oder ER-04U konzipiert. Die Lieferung erfolgt als Rohr-Einsteckfühler. Der Messbereich des Fühlers reicht von -55°C bis +105°C.
Der Temperaturfühler kann beliebig je nach Anforderungen montiert werden.
Elektrotechnische Daten
| Länge der Leitung | 2m / 20m hitzebeständig |
| Messbereich | -55 bis +105°C |
| Messelement | Halbleitersensor kalibriert ± 0,5K |
| Genauigkeit |
± 0,5 °C im Bereich -15 °C bis +105 °C ± 2 °C im Bereich -55 °C bis -15 °C |
| Betriebstemperatur | -55...+125° C |
| Lagertemperatur | -55...+125 °C |
| Schutzart | IP 65 |
Bauform, Abmessungen, Gewicht
| Bauform | Einbauversion |
| Abmessungen | DxL 7 x 40 mm |
| Gewicht | ca. 10 g (ohne Anschlusskabel) |
Bestelldaten und Konformität
| Typenbezeichnung | TF-E-02 / TF-E-02-20m |
| Artikelnummer | 80081105 / 80081106 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Anschlusspläne
Abgleich
Am Kabel des Sensors befindet sich eine Markierung mit eingetragenem Wert. Dieser kann im Bereich von -7 bis +7 liegen. Dieser Korrekturwert wird bei der Fertigung der Sensoren ermittelt und gibt die Messfühlerabweichung in 0,5K-Schritten an.
Das Temperatur-Modul TEMP-02U hat 2 Sensor-Eingänge. Mit dem Befehl SETTEMP sind diese einfach abzugleichen.
Beispiel:
| SETTEMP | 10 ;Adresse TEMP-02U -3 ;Korrekturwert Fühler 1 +1 ;Korrekturwert Fühler 2 |
Der Sensor zeigt zu wenig an:
| Anzeige | IST-Wert | Fehler | Korrekturwert |
|---|---|---|---|
| 10,0°C | 10,5°C | -0,5K | +1 |
| 10,0°C | 12,0°C | -2,0K | +4 |
| 10,0°C | 13,5°C | -3,5K | +7 |
Der Sensor zeigt zu viel an:
| Anzeige | IST-Wert | Fehler | Korrekturwert |
|---|---|---|---|
| 20,0°C | 18,5°C | +1,5K | -3 |
| 21,0°C | 18,0°C | +3,0K | -6 |
| 21,5°C | 18,0°C | +3,5K | -7 |
Anschlussbelegung
Varianten
- Einbauversion Kabel 2m: TF-E-02 (80081105)
- Einbauversion Kabel 20m: TF-E-02-20m (80081106)
- Anlegeversion Kabel 2m: TF-A (80081101)
- Anlegeversion Kabel 20m: TF-A-20m (80081102)
TF-E-02
Art.-Nr.: 80081105
