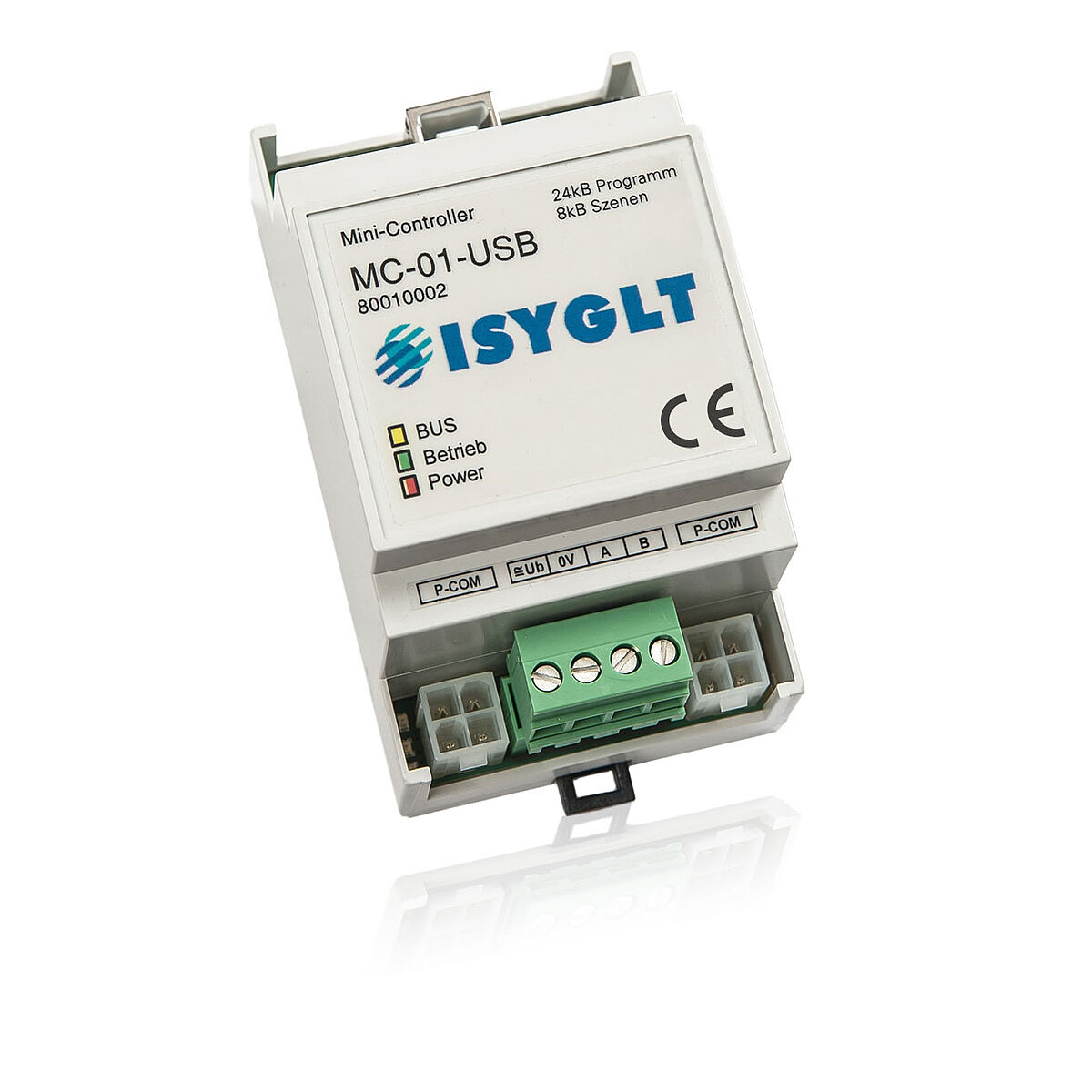

Mini-Controller MC-01-USB
Auslauftype - nicht mehr in Produktion!
Der MC-01-USB ist ein kompakter Master für den ISYGLT-BUS. Durch die freie Programmierbarkeit und die 100%ige Kompatibilität zu allen weiteren ISYGLT-Modulen sind hiermit Kleinsteuerungen und individuelle Anlagenlösungen möglich.
Kurzer Überblick
- Kompakte Zentraleinheit für kleinere Steuerungsaufgaben
- Alle ISYGLT-Module können betrieben werden
- USB-Schnittstelle
Der Mini-Controller ist das kleinste Mitglied der "ISYGLT-Master-Familie". Im Mini-Controller wird die anlagenspezifische Funktionsprogrammierung hinterlegt. Alle ISYGLT-Module sind anschließbar und können mit dem vollen Befehlsumfang programmiert werden.
Der Mini-Controller bietet die System-Vorteile der zyklischen Programmabarbeitung und der freien Programmierbarkeit.
Somit sind sehr einfach Applikationen wie: Lichtsteuerungen, Jalousiesteuerungen, Sanitärsteuerungen, Konferenzraum- / Mediensteuerungen, Farblichtgestaltungen und vieles mehr realisierbar.
| Typenbezeichnung | MC-01-USB |
| Artikelnummer | 80010002 |
| Betriebsspannung | 12V bis 35V DC bzw. 12V bis 27V AC |
| Stromaufnahme | 24V DC 35mA |
| Schnittstelle 1 | RS-485 Subnet-BUS max. 5,6V Begrenzung durch Z-Dioden |
| Schnittstelle 2 | USB 2.0 Typ-B Buchse zum Anschluss eines PCs zur Programmierung |
| Programmspeicher |
Programmspeicher für Anwenderprogramm: 24 KByte (EEPROM) programmierbar Szenenspeicher: 8 KByte (EEPROM) für Lichtszenen, nicht flüchtig (nicht erweiterbar) |
| Anschluss | Schraubklemmen 2,5mm² steckbar |
| Betriebstemperatur | -10°C...+50°C |
| Lagertemperatur | -25°C...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 30 |
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE |
| Abmessungen | BxHxT 53x90x59mm |
| Gewicht | 85g |
| Fabrikat | ISYGLT |
| Konformität | CE |
Anschlusspläne
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung | |
|---|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung | |
| Ein | Betriebsspannung, kein Fehler | |||
| gelb | BUS | Aus / Ein | Fehler BUS | |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | |||
| grün | Prozessorfunktion | Blinken gleichmäßig | System ok jedoch keine DCF-77 Uhrzeit empfangen | |
| Blinken 2x kurz | System ok und DCF-77 Uhrzeit empfangen |
Software
Anschlussbelegung
4-poliger Stecker unten
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
Buchse oben
| USB 2.0 Typ-B Buchse | Programmierschnittstelle via USB |
MC-01-USB
Art.-Nr.: 80010002
