ZTLS-04
Art.-Nr.: 80085110
-
kostenlose Anfrage / free request
ab 1 0,00 € 0,00 €
Nicht mehr in Produktion - nicht mehr lieferbar!

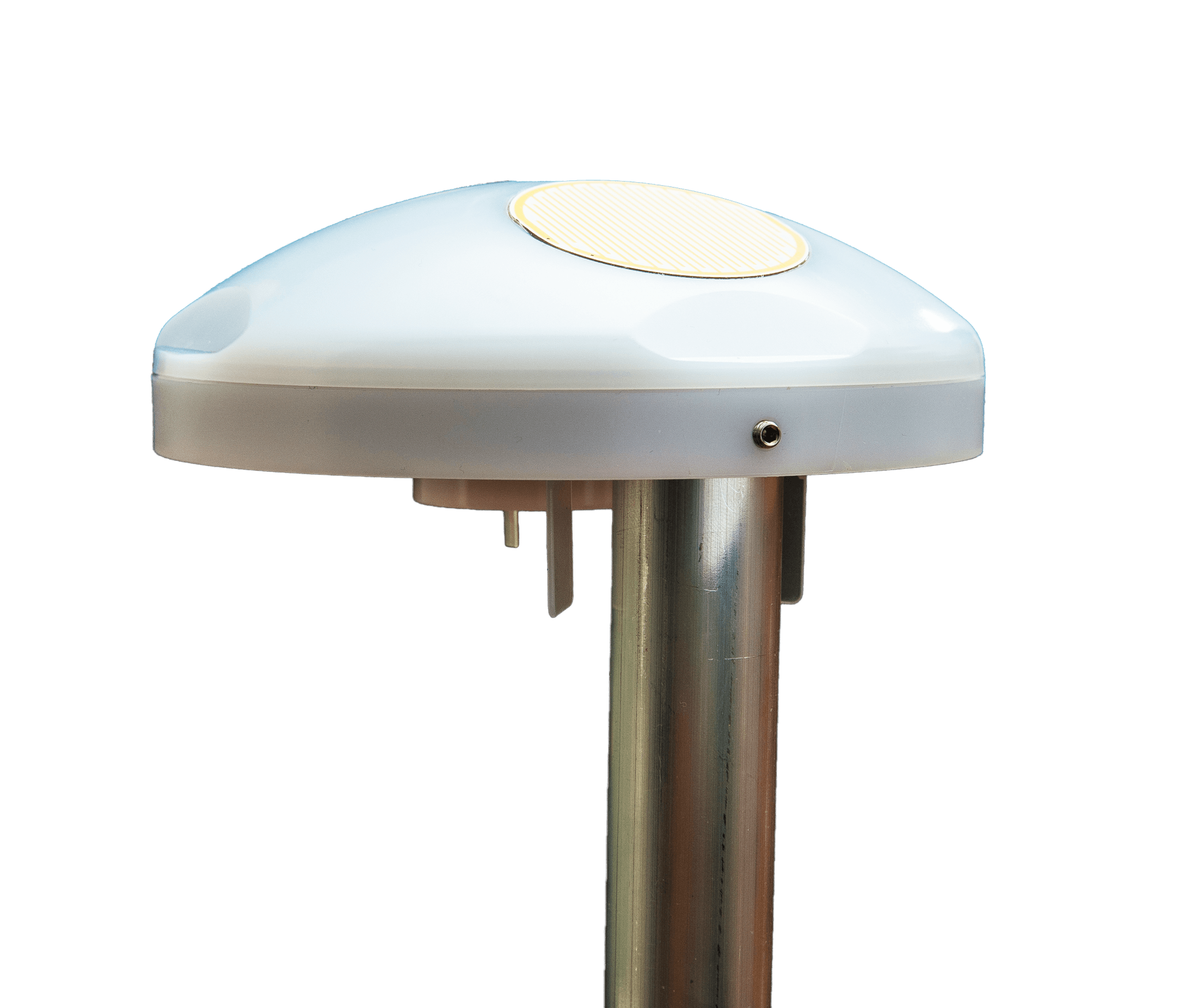

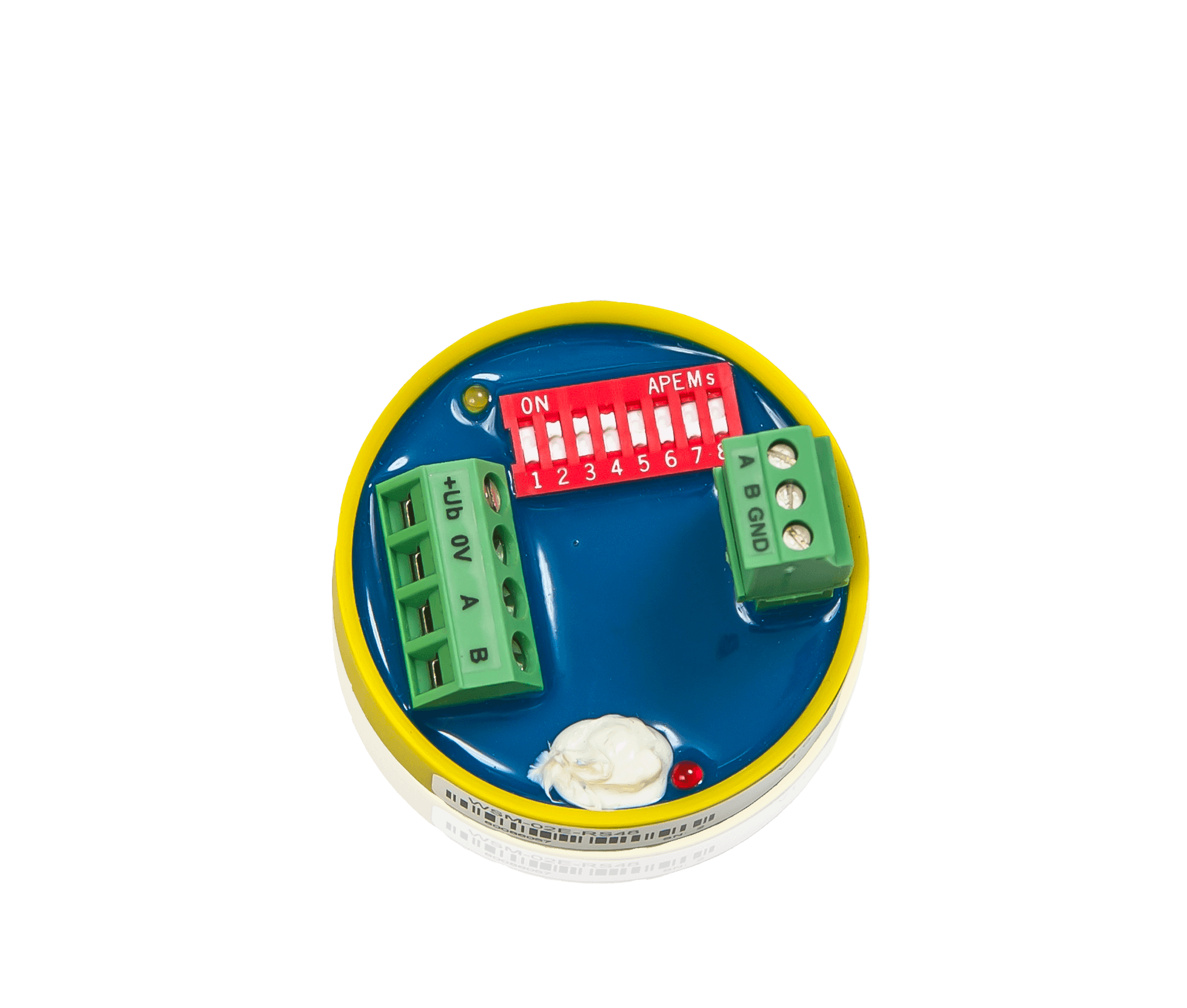

Alternative WETTER-01 + WSM-02E-RS485
Der Tageslichtmesskopf ZTLS-04 ermittelt mithilfe von 4 Lichtsensoren die Lichtwerte der Himmelsrichtungen.
Der Tageslichtmesskopf ZTLS-04 verfügt über 4 einzelne Lichtsensoren und liefert die aktuellen Lichtwerte der 4 Himmelsrichtungen. Die 16-Bit-Werte für Süd, West, Nord und Ost stehen in Systemvariablen zur Verfügung und werden im Master ausgewertet. Durch die interne Adresse ist die Einstellung einer Moduladresse nicht erforderlich. In Verbindung mit dem SUN-Prozessor erhalten Sie die Informationen über Sonnenstand und die momentanen Lichtwerte. Zusammen mit dem Jalousie-Modul kann dann eine optimale Beschattung für jede einzelne Gebäudefront realisiert werden.
Der Tageslichtmesskopf wird freistehend auf dem Dach montiert und besteht aus einem transparenten Kuppel-Gehäuse mit 4 integrierten digitalen Lichtsensoren, die exakt in die 4 Himmelsrichtungen ausgerichtet sind. Zum Schutz gegen Beschlag und Vereisung ist eine thermostatisch gesteuerte Heizung integriert. Alle Datenleitungen zu den Sensoren sind mit Überspannungsschutzelementen versehen.
Betriebsspannung | 12V bis 35V DC bzw. 12V bis 27V AC |
Stromaufnahme (24V) | 100mA |
Heizung | 230V, ca. 8W, thermostatgesteuert |
Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
Anschluss | Schraubklemmen 1,5mm², der Anschluss erfolgt durch 2 Kabelverschraubungen von unten |
Befestigung | Edelstahlschelle mit 2 Spannbändern für Mast 48-102mm Durchmesser |
Betriebstemperatur | -30...+50°C |
Lagertemperatur | -30...+70°C |
Luftfeuchte | 0 ...85 % r.F. nicht kondensierend |
Schutzart | IP65 |
Bauform | vergossen in schwarzem Kunststoffgehäuse zum Einbau in Dosen oder Fremdgeräte |
Abmessungen | H 157mm (ohne Mast), Durchmesser 260mm |
Gewicht | 2,2kg |
Typenbezeichnung | ZTLS-04 |
Artikelnummer | 80085110 |
Fabrikat | ISYGLT |
Konformität | CE |
Durch die interne Adresse ist die Einstellung einer Moduladresse nicht erforderlich.
LED | Bezeichnung | Zustand | Bedeutung |
---|---|---|---|
4x rot | Power | Aus | keine Betriebsspannung |
Ein | Betriebsspannung, kein Fehler | ||
4x gelb | BUS | Aus / Ein | Fehler BUS |
Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Ub | Betriebsspannung |
0V | Betriebsspannung |
A | Subnet (BUS A, RS-485) |
B | Subnet (BUS B, RS-485) |
