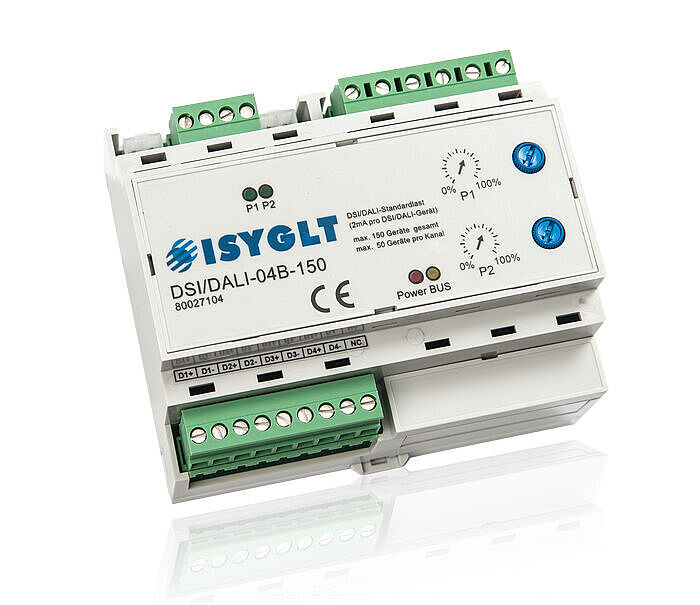

Das DSI/DALI-04B-150-Modul dient zur Ansteuerung von elektronischen Vorschaltgeräten für Leuchtstofflampen und Niedervolt-Transformatoren, welche mit dem digitalen DSI- oder DALI-Signal kommunizieren können. Das Modul besitzt 4 separate DSI/DALI-Schnittstellen. An einen DSI/DALI-Kanal können max. 64 DSI/DALI-Standardlasten (2mA) angeschlossen werden. Das Netzteil des Moduls kann insgesamt (alle 4 DSI/DALI-Kanäle) max. 150 DSI/DALI-Standardlasten treiben.
Alle Schalt- und Dimmfunktionen sind mit dem DSI/DALI-Signal digital realisierbar. Das Modul ist mit einer eigenen Netzversorgung versehen. Dadurch ist eine frei konfigurierbare Havariefunktion für die 4 DSI/DALI-Ausgänge möglich.
Per ProgrammDesigner kann parametriert werden, ob die 4 Kanäle des Moduls im DSI- oder DALI-(Broadcast-)Modus arbeiten sollen.
Folgende Funktionen können durch das DSI/DALI-Modul selbständig ausgeführt werden:
- Berechnung von Anstiegen mit Zeitkonstanten von 0,5 Sekunden bis 18 Stunden
- Selbständiges Fahren von momentanen Analog-IST-Werten zu vorgegebenen Analog-SOLL-Werten mit einer vorgegebenen Geschwindigkeit (optional in vorgegebener Zeit)
- Rückmeldung der Beendigung der Analogwertausgabe nach der Durchführung von Zeitfunktionen
- Stop-Funktion während der Durchführung von Zeitfunktionen
- OVERSAMPLING-Fehlerkorrektur (Mit dem sogenannten "OVERSAMPLING" korrigiert das DSI/DALI-Modul selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Analogwerte. Dazu werden die Analogwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 8 Bit zurücktransformiert.)
- Durchführung von Blinkfunktionen
