Sensor/Aktor-Modul EnOcean-ISYGLT-01
Das EnOcean-ISYGLT-01 Sensor/Aktor-Modul dient zur Funkanbindung von ISYGLT-Modulen an die EnOcean-Technologie. Bis zu 8 dieser Sensor/Aktor-Module können von einem Gateway GW-EnOcean-08 verwaltet und gesteuert werden.
Kurzer Überblick
- drahtlose Funkanbindung von Modulen
- viele ISYGLT-Module kompatibel
- schont wertvolle Bausubstanz, keine weiteren Kabel notwendig
- auch als EnOcean Repeater Level 1 oder 2 einsetzbar
Das EnOcean-ISYGLT-01 Sensor/Aktor-Modul dient zur Funkanbindung von definierten ISYGLT-Modulen an die EnOcean-Technologie. Das Modul empfängt vom ISYGLT GW-EnOcean-08 Gateway die Informationen und setzt diese in ein Mini-ISYGLT-BUS-System mit maximal 4 Adressen um.
Für komplexere Anwendungen ist dieses Modul auch als EnOcean Repeater Level 1 oder 2 konfigurierbar.
Folgende Module sind wahlweise mit einem EnOcean-ISYGLT-01 ansteuerbar:
| ISYGLT-Adresse | Virtuelle Modul-Type | ISYGLT-Modul-Type | Informationen |
|---|---|---|---|
| 0, 1, 2, 3 | A EnOcean ISYGLT DA400 | DA-04-VX, LED-04-xxxx, LED-03-xxx, DSI/DALI-04B | Analogausgänge AAx.1 bis AAx.4, Rückmeldung Aktor Timeout Ex.1, alle 4 Module erhalten jeweils die gleichen Dimmwerte 1-4 |
| 0, 1, 2, 3 | A EnOcean ISYGLT DIM2 | UD-700-X2, UD-700-M2, UD-500-xx | Analogausgänge AAx.1 bis AAx.2, Rückmeldung Aktor Timeout Ex.1, alle 4 Module erhalten jeweils die gleichen Dimmwerte 1-2 |
| 0 | SA EnOcean ISYGLT IO44 | I/O-04B-xx, I/O-04U | Digitalausgänge Ax.1 bis Ax.4 Digitaleingänge Ex.1 bis Ex.4 Eingang Ex.4 wahlweise auch „Timeout“ |
Pro ISYGLT Gateway GW-EnOcean-08 können bis zu 8 EnOcean-ISYGLT-01 Sensor/Aktor-Module verwaltet und gesteuert werden.
Elektrotechnische Daten
| Versorgungsspannung | 9-24V DC |
| Stromaufnahme | 15mA |
| Anschluss | RJ10-Stecker, RS-485-BUS |
| Montage | schrauben, kleben, einlegen |
| Lieferumfang | 20cm Leitung, RJ10-Verteiler |
| Betriebstemperatur | -20°C bis +65°C |
| Lagertemperatur | -20°C bis +70°C |
| Luftfeuchte | 0-85% r.F. nicht kondensierend |
| Schutzart | IP20 |
Bauform, Abmessungen, Gewicht
| Bauform | Mini-PVC-Gehäuse |
| Abmessungen | LxBxT 79,5 x 25,5 x 16mm |
| Gewicht | 37g (inkl. Leitung und Anschlussadapter) |
Bestelldaten und Konformität
| Typenbezeichnung | EnOcean-ISYGLT-01 |
| Artikelnummer | 80087076 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Anschlusspläne
Inbetriebnahme
Das EnOcean-ISYGLT-01 Sensor/Aktor-Modul wird für den Betrieb mit einem ISYGLT GW-EnOcean-08 Gateway verbunden. Für die Verbindung muss das Modul im Auslieferzustand sein (LED blinkt langsam). Zusätzlich wird die EnOcean Funk-ID (8-stellige Hex-Zahl) benötigt. Diese ist am Modulaufkleber zu finden.
Zustand der Status-LED
| LED-Zustand | Bedeutung |
|---|---|
| Blinkt langsam | Das Modul ist betriebsbereit im Auslieferzustand ohne BUS-Adresse. |
| Blinkt schnell | Das Modul ist zur Adressierung programmierbereit. |
| AUS | Das Modul wurde erfolgreich programmiert und belegt 1-8 BUS-Adressen (Kontrolle über Simulator (Debugger) im ProgrammDesigner). |
| Blitzt kurz auf | Wenn in den Modulparametern „Blitz bei Empfang“ aktiviert wurde, zeigt die LED die Empfangsaktivität an. |
Programmier-Mode
| Programmier-Taste | Betriebsart |
|---|---|
| Drücken > 3s | Das Modul wechselt in den Adress-Programmier-Mode (LED blinkt schnell). Nun kann mit dem ProgrammDesigner die Adressierung erfolgen. |
| Kurz tippen | Das Modul sendet seine EnOcean Funk-ID. So kann die ID z.B. mit dem Programm DolphinView angezeigt werden. |
| Drücken > 8s | Reset - das Modul befindet sich wieder im Auslieferzustand ohne Adresse(n). |
Das Modul wird je nach Verwendung im ProgrammDesigner angelegt.
Die verwendete BUS-Adresse muss im ISYGLT GW-EnOcean-08 angelegt sein. Anschließend müssen die Parameter übertragen werden. Kurz danach wird die Verbindung mit dem Gateway registriert und steht zur Verfügung.
Soll das Modul mit einem anderen Gateway verbunden werden, muss es durch langen Tastendruck (> 8s) wieder in den Auslieferzustand versetzt werden.
Software
Anschlussbelegung
4-poliger Stecker
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |

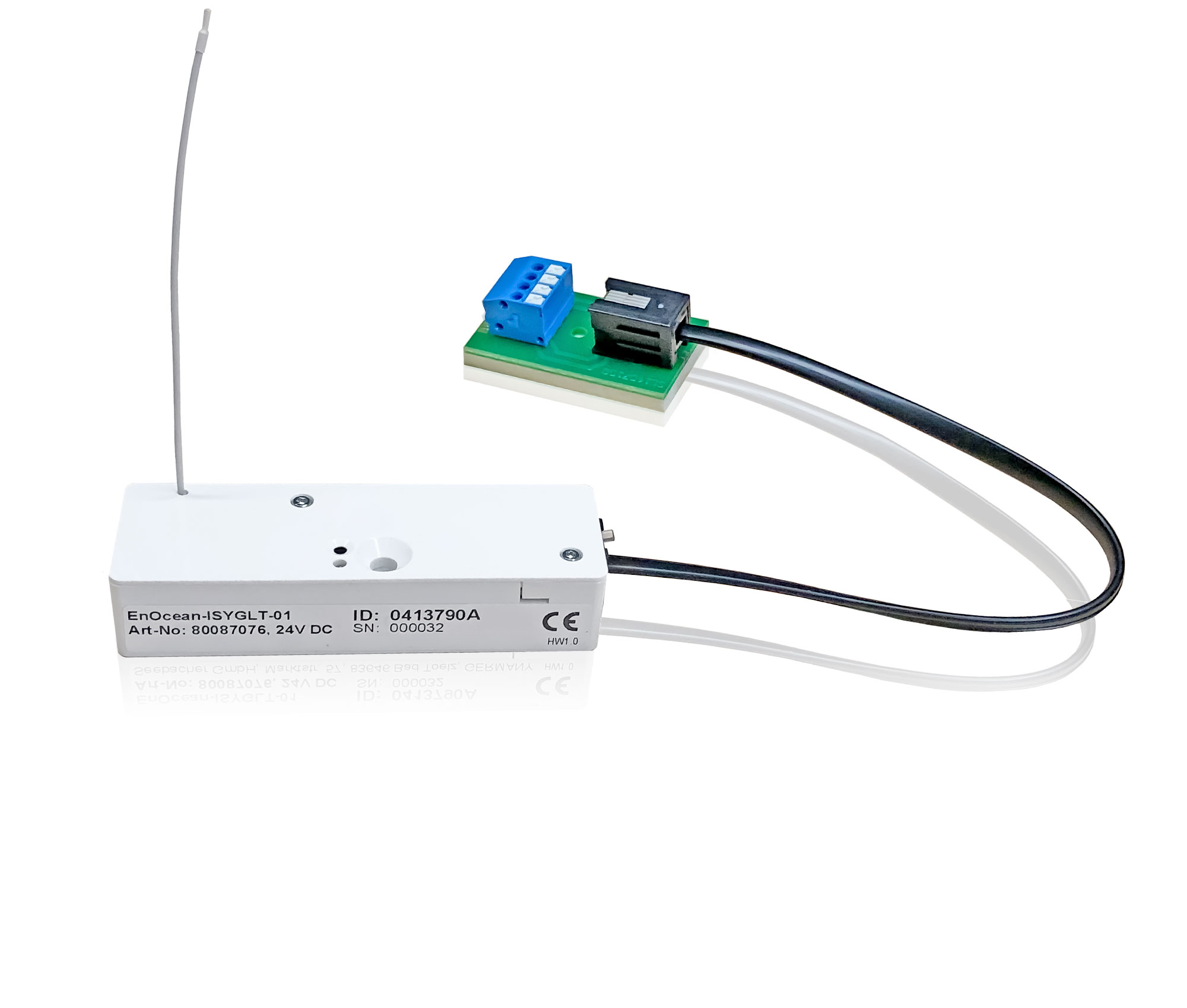

EnOcean-ISYGLT-01
Art.-Nr.: 80087076
