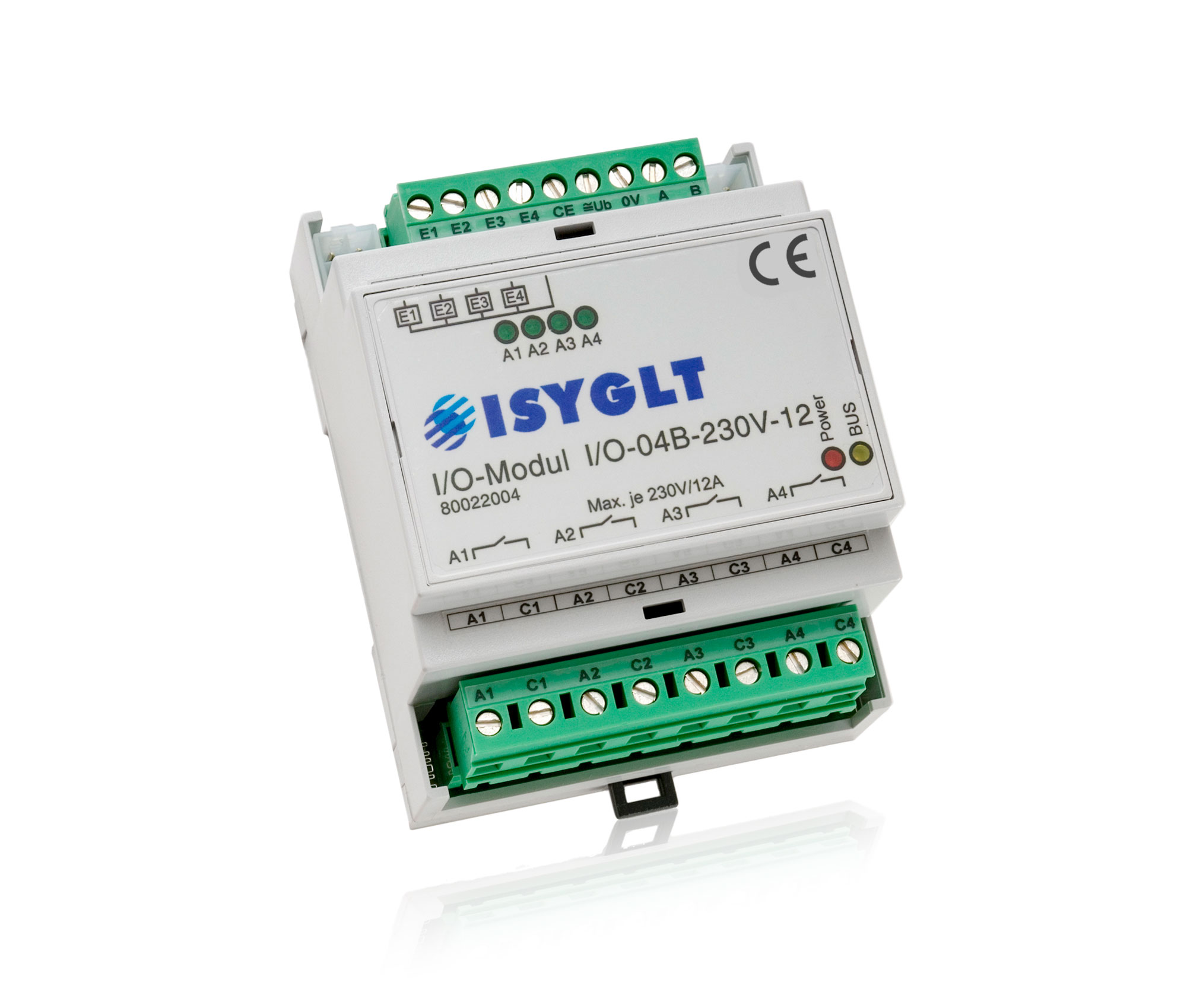

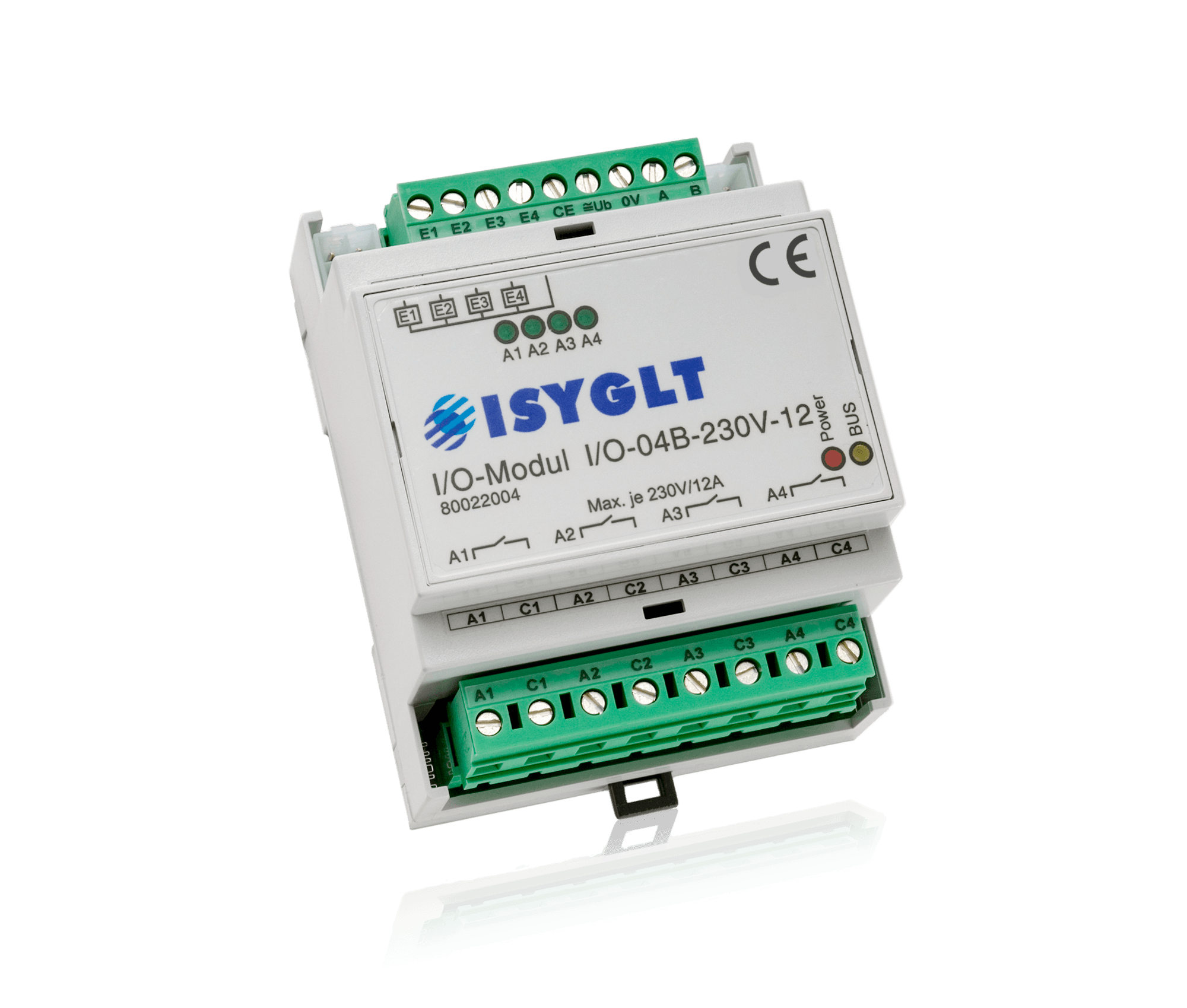

4-fach-Schaltaktor I/O-04B-230V-12A
I/O-Modul mit 4 Binär-Eingängen und 4 Relais-Ausgängen. Für Steuerungsaufgaben, die mit 230V geschaltet werden.
Kurzer Überblick
- 4 Binär-Eingänge
- 4 Relais-Ausgänge, 230V/12A
- Ein- und Ausgänge in den Funktionen frei und unabhängig voneinander programmierbar
- Sonderfunktion: Notbetrieb
- Steuerung von Lichtschaltungen
- Steuerung von Jalousie-Motoren
- Steuerung von Heizventilen und Mischern
Mit dem I/O-Modul I/O-04B-230V-12A können 4 Stromkreise mit maximal 230V/12A geschaltet werden. Die Phasenlage der einzelnen Sicherungen ist beliebig. Als Eingänge stehen 4 Optokoppler-Eingänge 12-48V auf einem gemeinsamen Gegenpotential zur Verfügung. Alle Ein- und Ausgänge sind über die Software in den Funktionen frei programmierbar.
Ab Fertigung 2015 sind die Module mit den folgenden parametrierbaren Funktionen lieferbar:
- Zustand der Ausgangsrelais nach Power ON
- Definition der Eingänge als stromlos OFF oder ON
- Festlegung der Funktionen der BUS-Eingänge
- Festlegung der Funktionen bei den Betriebsarten: BUS, BUS-Ausfall und Havariebetrieb
- Sicherheitsfunktionen für Motorsteuerungen (Endschaltereinstellungen, Verriegelungen, Freischaltzeiten definierbar, Einschaltzeiten)
- Angabe von definierten Impulszeiten auf die Relais
- Definition der Anzeige-LEDs am Modul (Anzeige Eingänge oder Ausgänge, BUS-Fehler, Betriebsart, Lauflicht)
Elektrotechnische Daten
| Betriebsspannung | 16V bis 35V DC bzw. 16V bis 27V AC |
| Stromaufnahme |
16V DC = 230mA, 24V DC = 150mA, 35V DC = 110mA 16V AC = 220mA, 24V AC = 140mA, 27V AC = 120mA (jeweils alle Relais angezogen) |
| Eingänge | 4x 12-48V AC/DC, Eingangsstrom je Eingang 5mA bei 24V |
| Ausgänge |
4x Relaiskontakt 250V AC (DC max. 25V!) Belastbarkeit: rein ohm’sch 12A Glühlampen 10A Leuchtstofflampen unkomp. 6A Leuchtstofflampen kompensiert 4A NV-Halogen über Trafo 10A Phasen-Motor 0,55kW EVGs herstellerabhängig, Einschaltstrom 100A < 20ms !! Der Einschaltstrom von elektronischen Vorschaltgeräten beträgt bis zum 100-fachen des Nennstromes !! Kontaktmindestbelastung: 500mW, min. 10V, min. 5mA |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm², Eingänge und BUS steckbar, BUS-Connector |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | im nicht eingebauten Zustand IP30 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 4TE |
| Abmessungen | BxHxT 71x90x59mm |
| Gewicht | 190g |
Bestelldaten und Konformität
| Typenbezeichnung | I/O-04B-230V-12A |
| Artikelnummer | 80022004 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
Sonderfunktion DIP-Schalter 1
| DIP-1 | Einstellung |
|---|---|
| OFF | BUS-Betrieb |
| ON | Notbetrieb |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| 4x grün | A1-A4 | Aus | Ausgang inaktiv |
| Ein | Ausgang aktiv |
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner stehen vielfältige Parametriermöglichkeiten zur Verfügung:
- Voreinstellung Verhalten nach PowerOn
- Optokoppler-Eingänge: Polarität und Entprellung
- BUS-Eingänge zuweisen
- BUS-Betrieb
- BUS-Ausfallbetrieb
- Havariebetrieb
- Sicherheitsfunktionen
Anschlussbelegung
9-poliger Stecker oben
| E1 | Eingang 1 |
| E2 | Eingang 2 |
| E3 | Eingang 3 |
| E4 | Eingang 4 |
| CE | Common f. E1-E4 |
| Ub | Betriebsspannung |
| 0V | Betriebsspannung |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
8-poliger Stecker unten
| A1 | Ausgang 1 |
| C1 | Common f. A1 |
| A2 | Ausgang 2 |
| C2 | Common f. A2 |
| A3 | Ausgang 3 |
| C3 | Common f. A3 |
| A4 | Ausgang 4 |
| C4 | Common f. A4 |
