Analog-Modul AD-02U-I/O-2
Analog-Eingabe-Modul (Montage in Unterputzdose) mit 2 Analog-Eingängen zum Einlesen von 0-5V- und 0-10V-Sensoren. Gleichzeitig stehen auch noch 2 digitale Eingänge und 2 digitale Ausgänge zur Verfügung, an denen z.B. Tasten und Meldelampen angeschlossen werden können.
Kurzer Überblick
- 2 Analog-Eingänge 0-5V (auch 0-10V möglich)
- 2 Digital-Ausgänge
- 2 Digital-Eingänge
- zum Einlesen z.B. von Tastern, Feuchtesensoren, CO²-Sensoren, Temperatursensoren, Positionierung, ...
Das UP-Analog-Modul dient zum Einlesen von 2 separaten Analogwerten 0-5V in das Subnet. Die Auflösung jedes Kanals beträgt 8 Bit. Die einzelnen Analogkanäle stehen im Master-Modul zu weiteren Verknüpfungen, je nach Anwendungszweck, zur Verfügung. Gleichzeitig stehen auch noch 2 digitale Eingänge und 2 digitale Ausgänge zur Verfügung, an denen z.B. Tasten und Meldelampen angeschlossen werden können.
| Typenbezeichnung | AD-02U-I/O-2 |
| Artikelnummer | 80027220 |
| Betriebsspannung | 12-30V DC |
| Stromaufnahme | max. 20-80mA |
| Analog-Eingangsspannung | 2 Analog-Eingänge mit gemeinsamen GND 0-5V, 8 Bit Auflösung, Eingangswiderstand 47kOhm in Reihe (Eingangsspannung 0-10V als Sonderanfertigung möglich oder extern über Spannungsteiler 10kOhm + 10kOhm gegen Masse) |
| Referenzspannungsausgang | 1 Ausgang 5V, Ausgangsstrom max. 10mA kurzschlussfest (gemeinsamer GND bei den Analog-Eingängen) |
| Digital-Ausgänge | +Ub -1V max. 20mA über OC |
| Digital-Eingänge | 12-30V 5mA über Optokoppler (4,7kOhm) |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen für BUS, Drähte 0,8mm für Ein-/Ausgänge |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP20 |

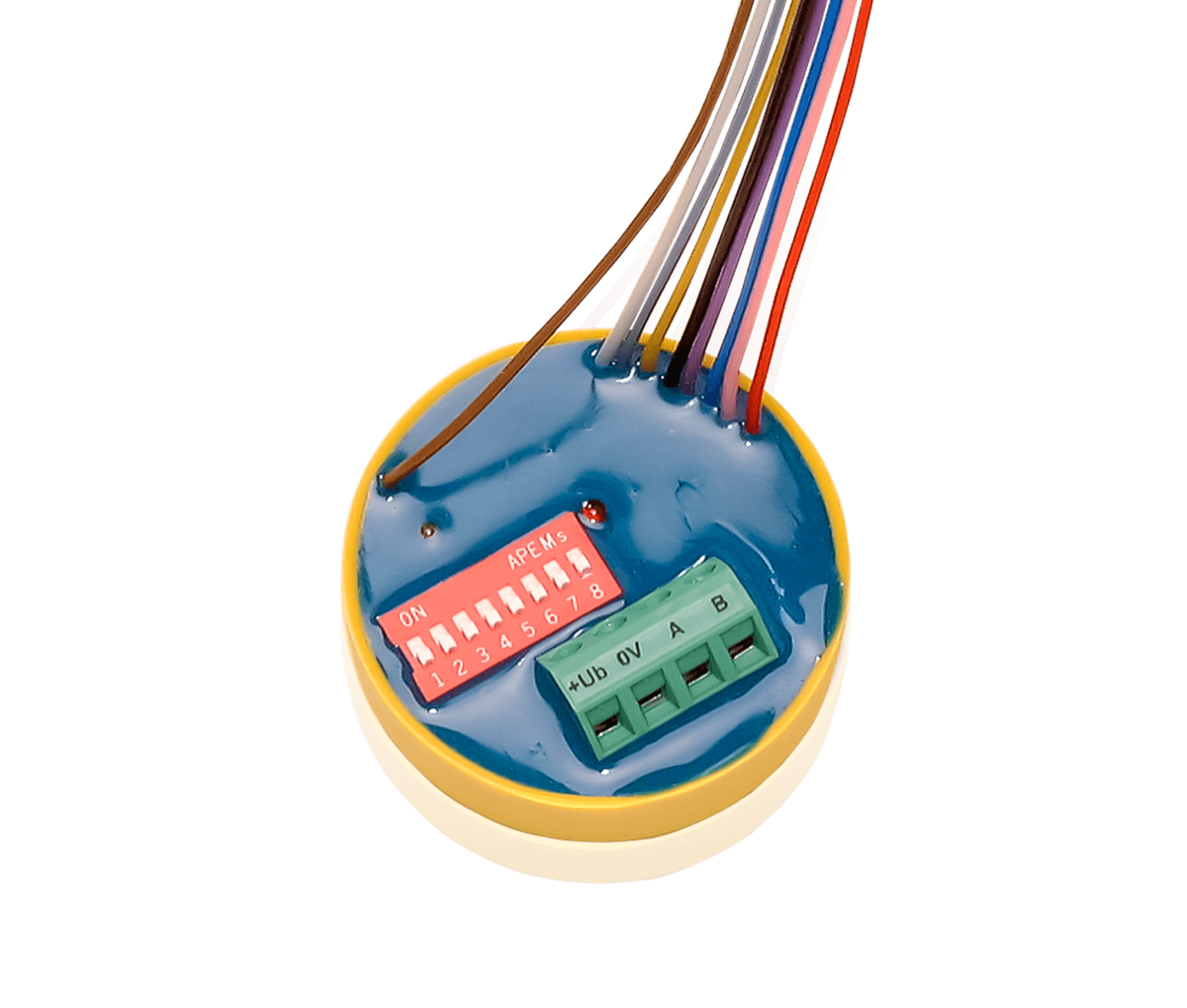

| Bauform | vergossen in gelber Kunststoffkappe zum Einbau in handelsübliche UP-Dosen oder Fremdgeräte |
| Abmessungen | DxH 50x18mm |
| Gewicht | 90g |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf dem Modul.
Sonderfunktion DIP-Schalter 1
| DIP-1 | Einstellung |
|---|---|
| OFF | Datenübertragungsrate 38400 Baud |
| ON | Datenübertragungsrate 9600 Baud |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
4-poliger Anschluss
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
9-poliger Draht-Anschluss
| Weiß | Analog-Eingang 1 |
| Braun | Analog-Eingang 2 |
| Gelb | Referenzspannungsausgang +5V |
| Grau | GND Referenzspannung |
| Rosa | Digital-Ausgang 1 |
| Blau | Digital-Ausgang 2 |
| Violett | Digital-Eingang 2 |
| Schwarz | Digital-Eingang 1 |
| Rot | COM (+) Digital-Ausgänge (+Ub -1V) |
AD-02U-I/O-2
Art.-Nr.: 80027220
