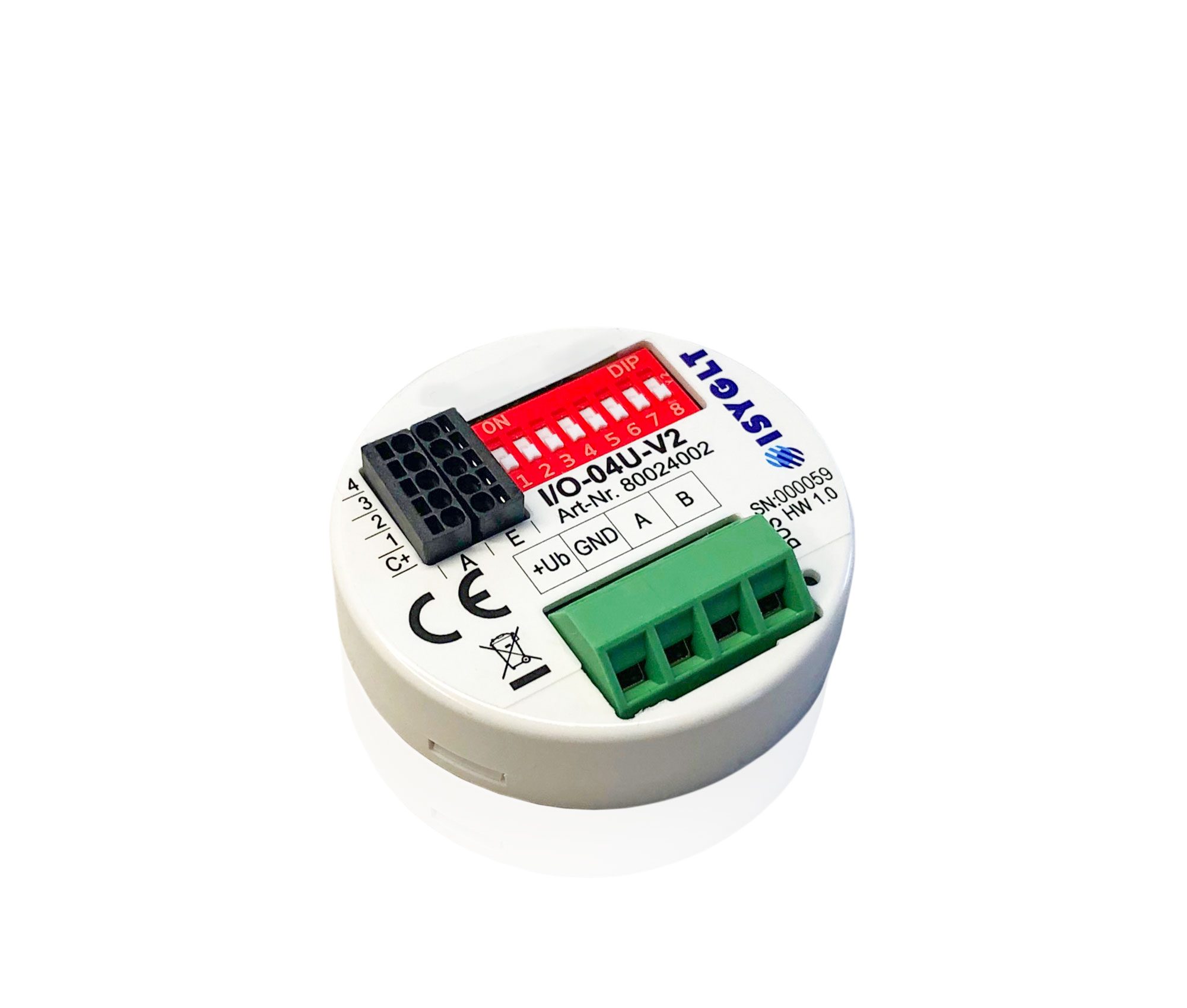

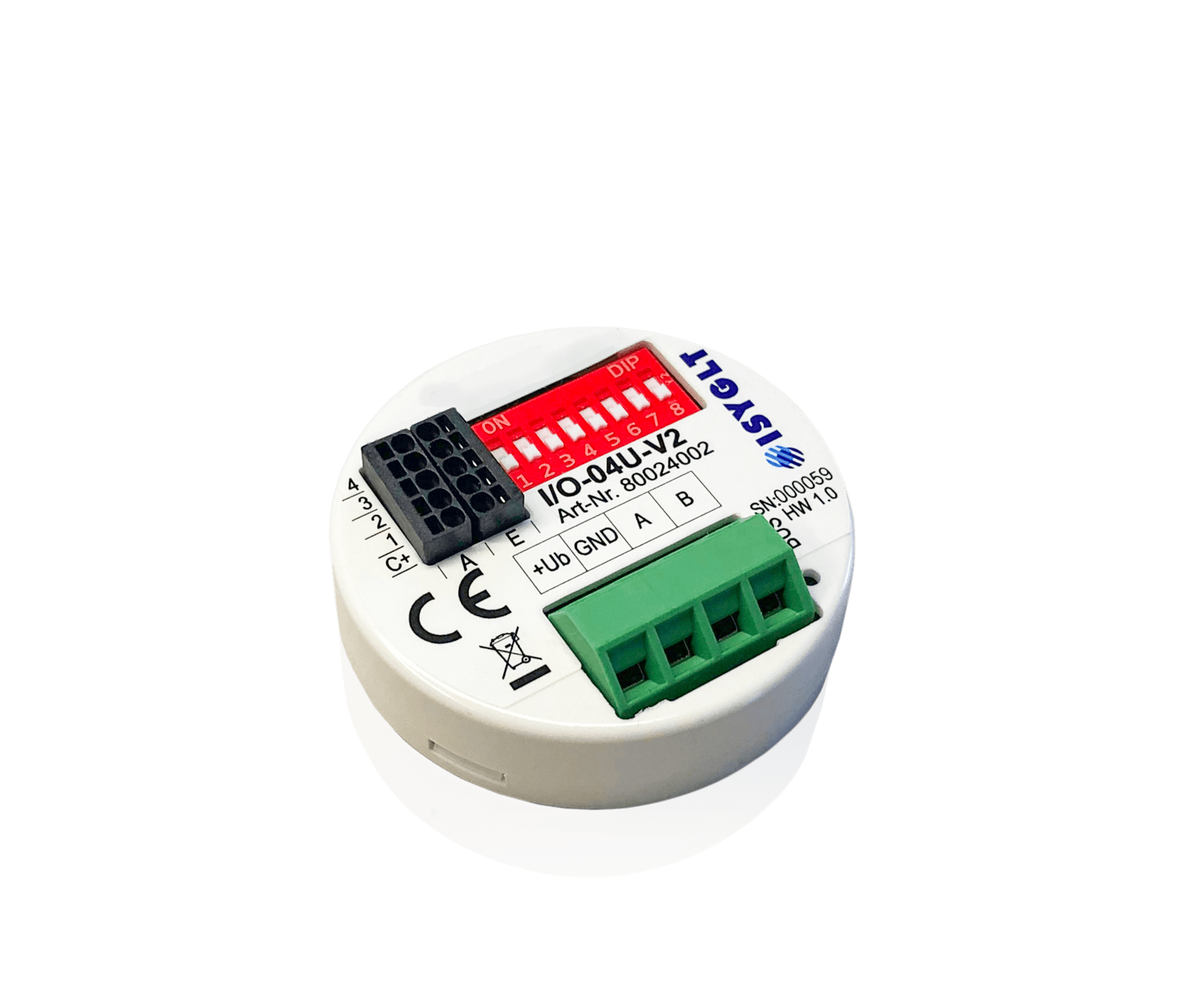

Digitales I/O-Modul I/O-04U-V2
UP-Eingabe-Modul zur Ankopplung von konventionellen Drucktasten und Schaltern an das Subnet. Mit diesem Modul können 4 Befehle an das BUS-System übergeben und 4 Meldungen ausgegeben werden.
Kurzer Überblick
- 4 Digital-Ausgänge
- 4 Digital-Eingänge
- Anschluss von Standard-Tasten, Schaltern und potentialfreien Kontakten an den BUS
| Typenbezeichnung | I/O-04U-V2 |
| Artikelnummer | 80024002 |
| Betriebsspannung | 12-27V DC |
| Stromaufnahme | 10-100mA je nach Ausgangsbelastung |
| Eingänge | +Ub -2V, 5mA über potentialfreien Kontakt oder 12-27V DC, Leitungslänge max. 1m |
| Ausgänge | +Ub -2V, max. 15mA über OC-Ausgänge, gesamt 60mA |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² für BUS, Ein-/Ausgänge über Push-in-Klemmen (Drähte max. 0,8mm) |
| Betriebstemperatur | -10°C bis +50°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | 0-85 % r.F. nicht kondensierend |
| Schutzart | IP 20 |
| Bauform | weißes Kunststoffgehäuse zum Einbau in handelsübliche UP-Dosen oder Fremdgeräte |
| Abmessungen | DxH 50x16mm |
| Gewicht | ca. 23g |
| Fabrikat | ISYGLT |
| Konformität | CE |
Anschlusspläne
LV-Texte
Gebrauchsanweisungen
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf dem Modul.
Sonderfunktion DIP-Schalter 1
| DIP 1 | Einstellung |
|---|---|
| OFF | Ohne Funktion |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| gelb | BUS | Ein | BUS-Signal liegt an, Adresse wird jedoch nicht erkannt |
| Blinken | störungsfreie Kommunikation mit dem Master über das Subnet |
Anschlussbelegung
4-poliger Anschluss
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
10-polige Push-in-Klemme
| E1 | Eingang 1 |
| E2 | Eingang 2 |
| E3 | Eingang 3 |
| E4 | Eingang 4 |
| C+E | COM. Eingänge (+Ub -2V) |
| A1 | Ausgang 1 |
| A2 | Ausgang 2 |
| A3 | Ausgang 3 |
| A4 | Ausgang 4 |
| C+A | COM. Ausgänge (+Ub -2V) |
