Digitales I/O-Modul I/O-02U
UP-Eingabe-Modul zur Ankopplung von Leuchtdrucktasten an das Subnet. Mit diesem Modul können 2 Befehle an das BUS-System übergeben werden.
Kurzer Überblick
- 2 Ausgänge 24V
- 2 Eingänge
- Einbau in Tableaus
- Sonderbedienstelle
- Standard-Schalterdose
Das UP-I/O-Modul dient zur Ankopplung von Leuchtdrucktasten an das Subnet. Mit dem Modul können 2 Befehle an das BUS-System übergeben und 2 Meldungen ausgegeben werden.
Bestelldaten und Konformität
| Typenbezeichnung | I/O-02U |
| Artikelnummer | 80024015 |
| Fabrikat | ISYGLT |
| Konformität | CE |
Elektrotechnische Daten
| Betriebsspannung | 12-27V DC |
| Stromaufnahme | 20-120mA je nach Ausgangsbelastung |
| Eingänge | 2x 12-30V DC, 5mA (potentialfreier Kontakt) über Optokoppler (4,7kOhm) |
| Ausgänge | 2x +Ub -1V, max. 20mA über OC-Ausgänge |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm² |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 20 |
Bauform, Abmessungen, Gewicht

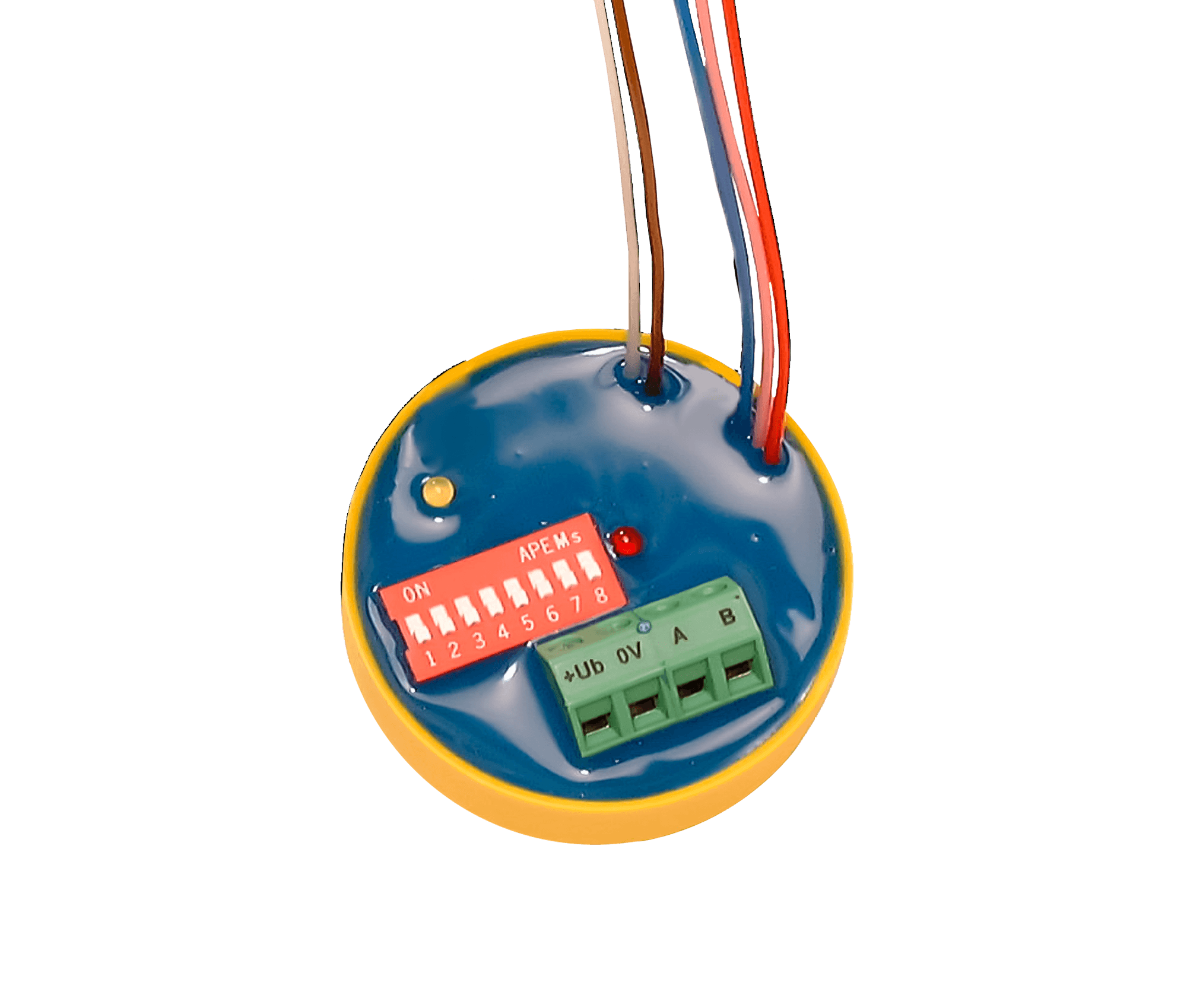

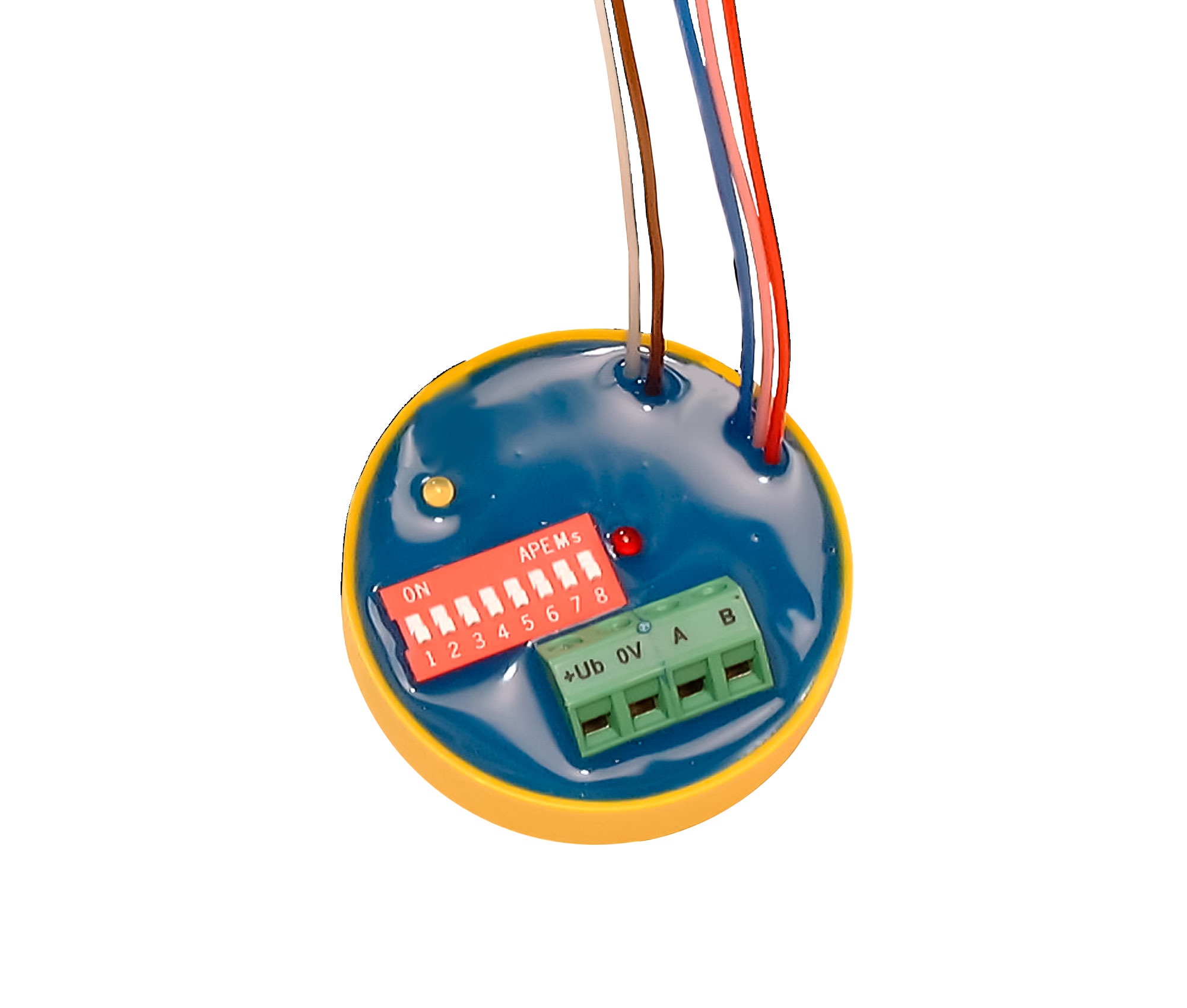

| Bauform | vergossen in gelber Kunststoffkappe zum Einbau in handelsübliche UP-Dosen oder Fremdgeräte |
| Abmessungen | DxH 50x18mm |
| Gewicht | 90g |
Anschlusspläne
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
5-poliger Draht-Anschluss
| Weiß | Eingang 1 |
| Braun | Eingang 2 |
| Rosa | Ausgang 1 |
| Blau | Ausgang 2 |
| Rot | COM. Ausgänge (+Ub -1V) |
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf dem Modul.
Sonderfunktion DIP-Schalter 1
| DIP-1 | Einstellung |
|---|---|
| OFF | Datenübertragungsrate 38400 Baud |
| ON | Datenübertragungsrate 9600 Baud |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
4-poliger Anschluss
| =Ub | Betriebsspannung |
| 0V | 0V Betriebsspannung |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
