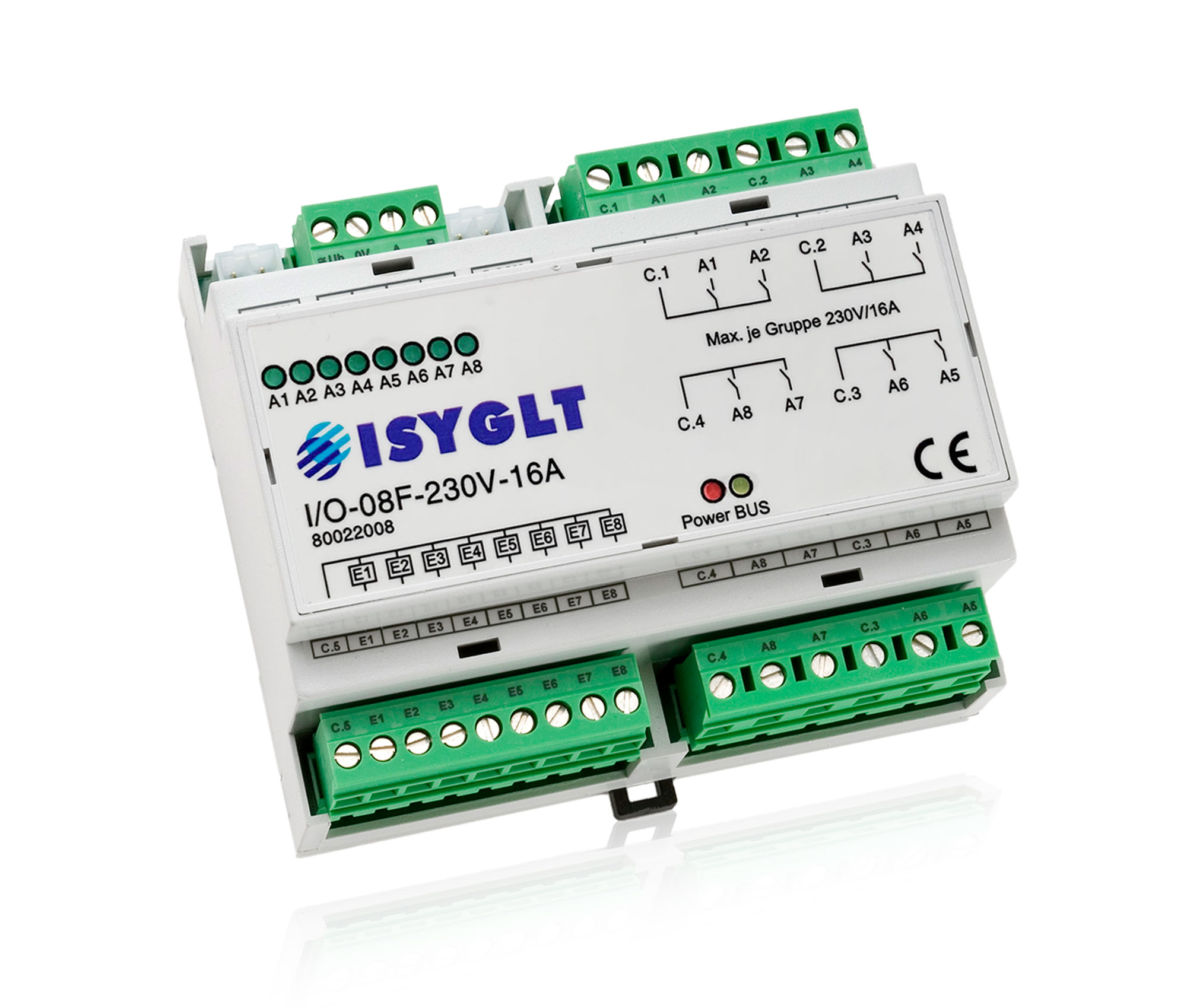

8-fach-Schaltaktor I/O-08F-230V-16A
I/O-Modul mit 8 Optokoppler-Eingängen und 8 Relais-Ausgängen. Sehr geringer Stromverbrauch durch bistabile Relais. Für Steuerungsaufgaben, die mit 230V geschaltet werden.
Kurzer Überblick
- 8 Optokoppler-Eingänge
- 8 Relais-Ausgänge, 230V/16A
- sehr geringer Stromverbrauch
- Ein- und Ausgänge in den Funktionen frei und unabhängig voneinander programmierbar
- Sonderfunktion: Notbetrieb
- Steuerung von Lichtschaltungen
Mit dem I/O-Modul I/O-08F-230V-16A können 8 Stromkreise mit maximal 230V/16A (jeweils 2 Kontakte auf einer gemeinsamen Wurzel) bistabil geschaltet werden. Das ist eine Besonderheit des Moduls und bedeutet, dass nur während des Schaltvorgangs kurz Energie benötigt wird. Dies bewirkt einen wesentlich effizienteren Betrieb, durch die Einsparung der Relaishalteströme. Zusätzlich hat diese Technik auch noch den Vorteil, das die Schalt-Relais auch bei Spannungsausfall ihren Zustand beibehälten.
Die Phasenlage der einzelnen Sicherungen ist beliebig. Als Eingänge stehen 8 Optokopplereingänge 12-48V auf einem gemeinsamen Gegenpotential zur Verfügung. Alle Ein- und Ausgänge sind über die Software in den Funktionen frei programmierbar.
Folgende Funktionen sind über die ISYGLT-Programmiersoftware ProgrammDesigner parametrierbar:
- Zustand der Ausgangsrelais nach Power ON
- Definition der Eingänge als stromlos OFF oder ON
- Festlegung der Funktionen der BUS-Eingänge
- Festlegung der Funktionen bei den Betriebsarten: BUS, BUS-Ausfall und Havariebetrieb
- Auch für Anwendungen wie Fluchtwege und Klinikflure geeignet, da die Zustände der Relais auch bei Ausfall der Steuerspannung beibehalten werden.
- Definition der Anzeige-LEDs am Modul (Anzeige Eingänge oder Ausgänge, oder den letzten Zustand der Ausgänge)
| Typenbezeichnung | I/O-08F-230V-16A |
| Artikelnummer | 80022008 |
| Betriebsspannung | 12V bis 30V DC bzw. 12V bis 26V AC |
| Stromaufnahme | 15mA bei 24V |
| Eingänge | 8x 12-48V AC/DC, Eingangsstrom je Eingang 5mA bei 24V |
| Ausgänge |
8x Relaiskontakt 250V AC (DC max. 30V); Belastbarkeit: rein ohm’sch 16A Glühlampen 10A 1-Phasen-Motor 0,55kW EVGs herstellerabhängig! Einschaltstrom 110A <20ms!! Der Einschaltstrom von elektronischen Vorschaltgeräten beträgt bis zum 100-fachen des Nennstroms!! |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm², Eingänge und BUS steckbar, BUS-Connector |
| Betriebstemperatur | -10°C bis +50°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | 0-85 % r.F. nicht kondensierend |
| Schutzart | im nicht eingebauten Zustand IP30 |
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE |
| Abmessungen | BxHxT 106x90x61mm |
| Gewicht | 410g |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Anschlusspläne
DIP-Schalter
10-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
Sonderfunktion DIP-Schalter 1 und 2
| DIP-1 | DIP-2 | Einstellung |
|---|---|---|
| OFF | OFF | BUS-Betrieb |
| ON | OFF | Notbetrieb/Havariebetrieb 1 (default letzter Zustand) |
| OFF | ON | Notbetrieb/Havariebetrieb 2 (default alles AUS) |
| ON | ON | Notbetrieb/Havariebetrieb 3 (default alles EIN) |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | BUS-Ausfallbetrieb |
| Ein | BUS-Betrieb | ||
| Blinken | Notbetrieb/Havariebetrieb | ||
| gelb | BUS | Aus | Fehler BUS |
| Ein | BUS aktiv, aber Adresse nicht erkannt | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| 8x grün | A1-A8 | Standardanzeige der LEDs ist "Ausgänge letzter Zustand". Optional kann auch der Zustand der "Eingänge" bzw. "Ausgang BUS" angezeigt werden. | |
| Aus | Ausgang inaktiv | ||
| Ein | Ausgang aktiv | ||
| Blinken | undefinierter Zustand |
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner stehen vielfältige Parametriermöglichkeiten zur Verfügung:
- Voreinstellung Verhalten nach PowerOn
- BUS-Eingänge zuweisen
- BUS-Betrieb
- BUS-Ausfallbetrieb
- Havariebetrieb
Anschlussbelegung
4-poliger Stecker oben links
| Ub | Betriebsspannung |
| 0V | Betriebsspannung |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
2x P-COM-Anschlüsse
| P-COM | Subnet und Betriebsspannung |
9-poliger Stecker unten links
| C.5 | Common f. E1-E8 |
| E1 | Eingang 1 |
| E2 | Eingang 2 |
| E3 | Eingang 3 |
| E4 | Eingang 4 |
| E5 | Eingang 5 |
| E6 | Eingang 6 |
| E7 | Eingang 7 |
| E8 | Eingang 8 |
6-poliger Stecker oben rechts
| C.1 | Common f. A1/A2 |
| A1 | Ausgang 1 |
| A2 | Ausgang 2 |
| C.2 | Common f. A3/A4 |
| A3 | Ausgang 3 |
| A4 | Ausgang 4 |
6-poliger Stecker unten rechts
| C.3 | Common f. A5/A6 |
| A5 | Ausgang 5 |
| A6 | Ausgang 6 |
| C.4 | Common f. A7/A8 |
| A7 | Ausgang 7 |
| A8 | Ausgang 8 |
I/O-08F-230V-16A
Art.-Nr.: 80022008
