Tableau-Modul I/O-08T-PNP

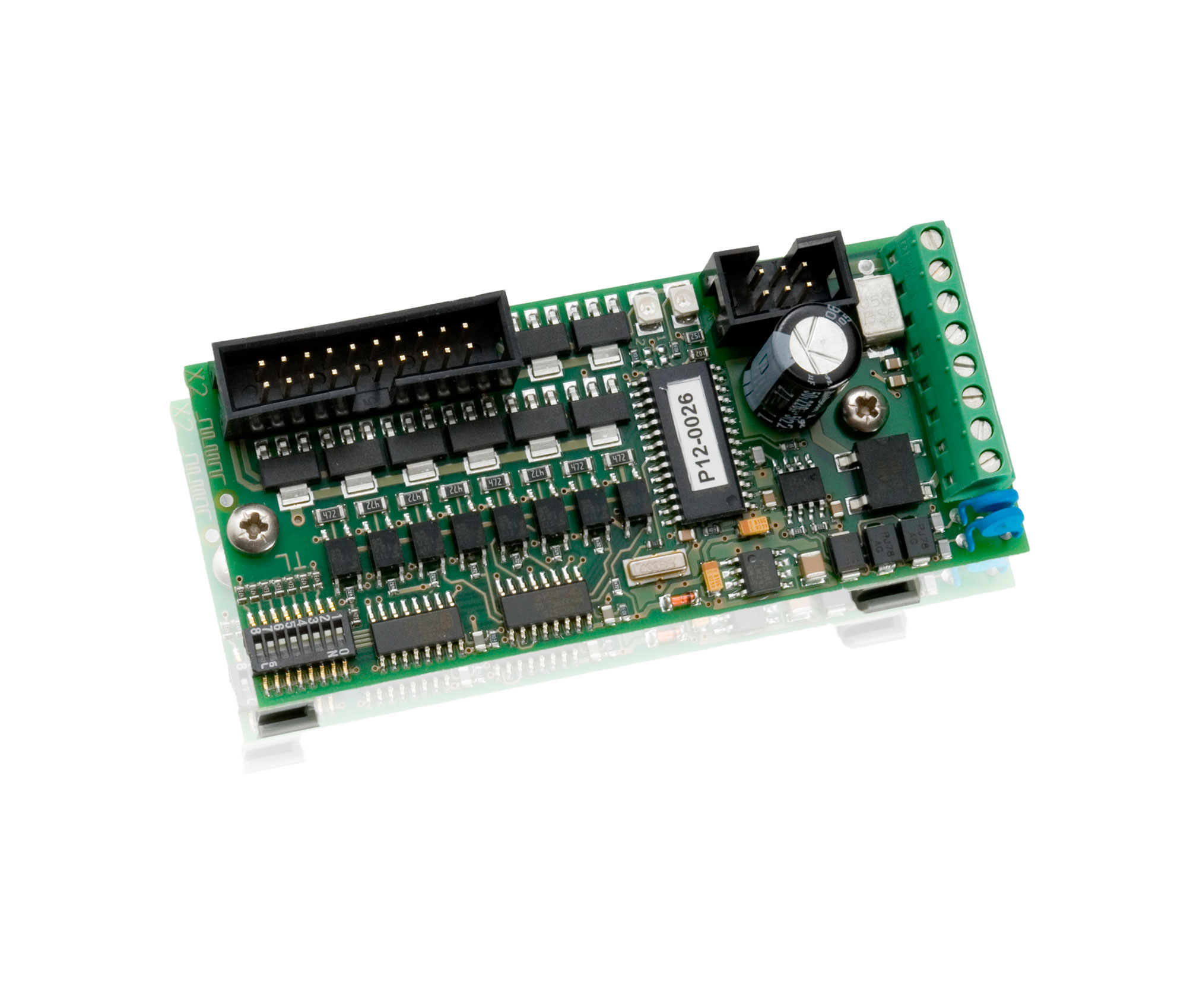

Das I/O-08T-PNP kommt hauptsächlich in Tableau-Anwendungen zum Einsatz. Durch die geringe Baugröße lässt sich das Modul optimal auch in kleine Bedienfelder integrieren.
Kurzer Überblick
- 8 Optokoppler-Eingänge
- 8 Transistor-Ausgänge PNP
- für 8 Tasten mit Rückmeldung
- Tableau-Anschluss
Mit dem I/O-Tableau-Modul I/O-08T-PNP können 8 Tasten und 8 Meldeleuchten an das ISYGLT-BUS-System angeschlossen werden. Als Ausgänge stehen 8 kurzschlussfeste PNP-Transistor-Ausgänge und als Eingänge 8 Optokoppler-Eingänge 12-48V jeweils auf einem gemeinsamen Gegenpotential zur Verfügung. Alle Ein- und Ausgänge sind über die Software in den Funktionen frei programmierbar.
| Typenbezeichnung | I/O-08T-PNP |
| Artikelnummer | 80021150 |
| Betriebsspannung | 12V bis 35V DC bzw. 12V bis 27V AC |
| Stromaufnahme |
12V DC = 25mA, 24V DC = 25mA, 35V DC = 25mA 12V AC = 30mA, 24V AC = 30mA, 27V AC = 30mA |
| Eingänge | 24V DC, (potentialfreier Kontakt) Eingangsstrom je Eingang 5mA bei 24V |
| Ausgänge | PNP-Transistor, max. 50mA je Ausgang (+Ub -1V) |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,0mm², oder Pfostenstecker für Flachbandleitung |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | im nicht eingebauten Zustand IP00 |
| Bauform | Leiterplatte ohne Gehäuse, schnappbar auf 35mm DIN-Schiene |
| Abmessungen | LxBxH 90x40x30mm |
| Gewicht | 70g |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf dem Modul.
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
8-polige Klemme
| Ub | Betriebsspannung |
| Ub | Betriebsspannung |
| 0V | Betriebsspannung 0V |
| 0V | Betriebsspannung 0V |
| A | Subnet (BUS A, RS-485) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
| B | Subnet (BUS B, RS-485) |
6-poliger Pfostenstecker für Flachbandkabelverdrahtung
| 1 | +Ub |
| 2 | +Ub |
| 3 | 0V |
| 4 | 0V |
| 5 | BUS A |
| 6 | BUS B |
20-poliger Pfostenstecker für Flachbandkabelverdrahtung
| 1 | frei |
| 2 | +Ub -1V |
| 3 | Eingang 1 |
| 4 | Ausgang 1 |
| 5 | Eingang 2 |
| 6 | Ausgang 2 |
| 7 | Eingang 3 |
| 8 | Ausgang 3 |
| 9 | Eingang 4 |
| 10 | Ausgang 4 |
| 11 | Eingang 5 |
| 12 | Ausgang 5 |
| 13 | Eingang 6 |
| 14 | Ausgang 6 |
| 15 | Eingang 7 |
| 16 | Ausgang 7 |
| 17 | Eingang 8 |
| 18 | Ausgang 8 |
| 19 | 0V |
| 20 | +Ub -1V |
