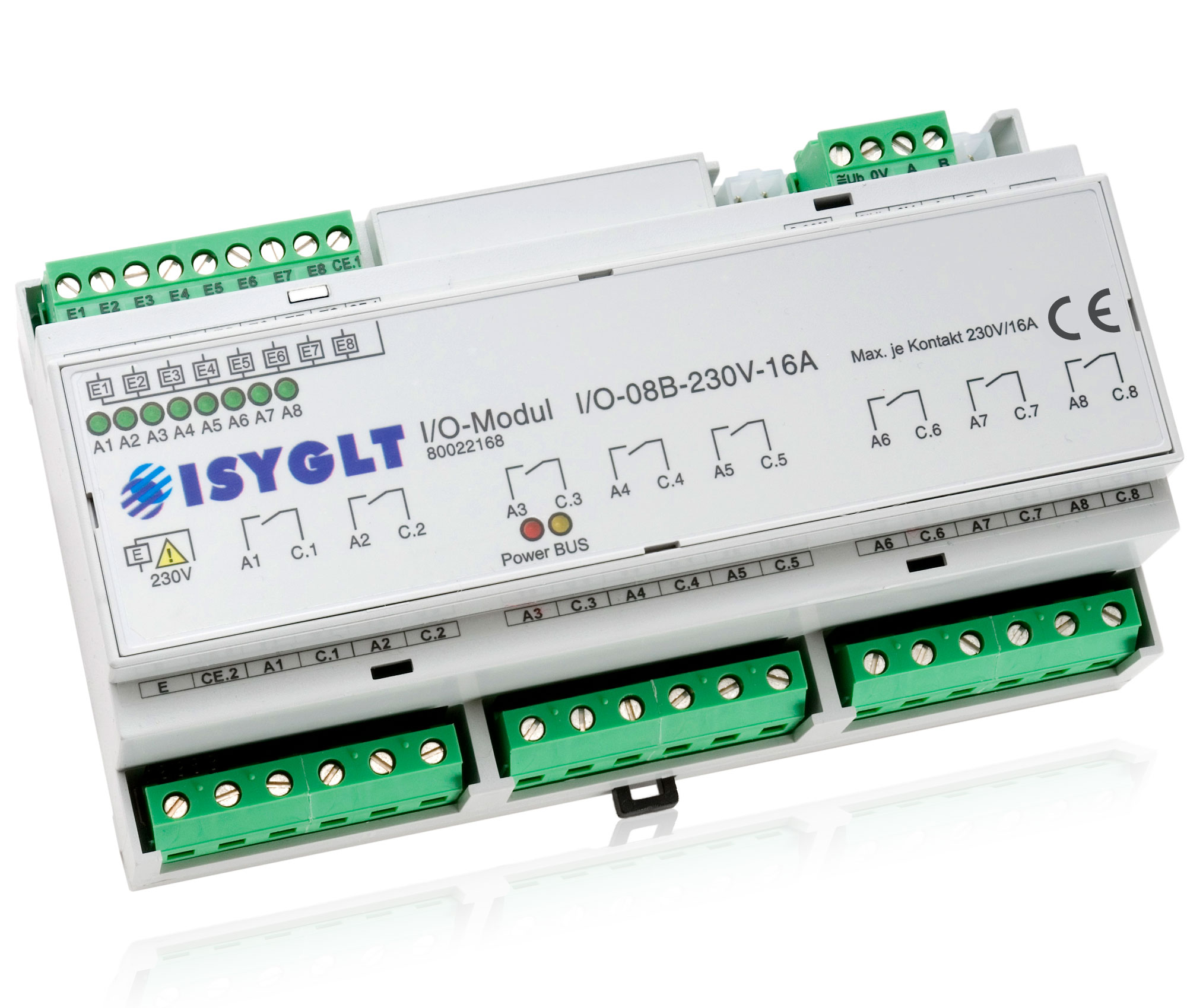

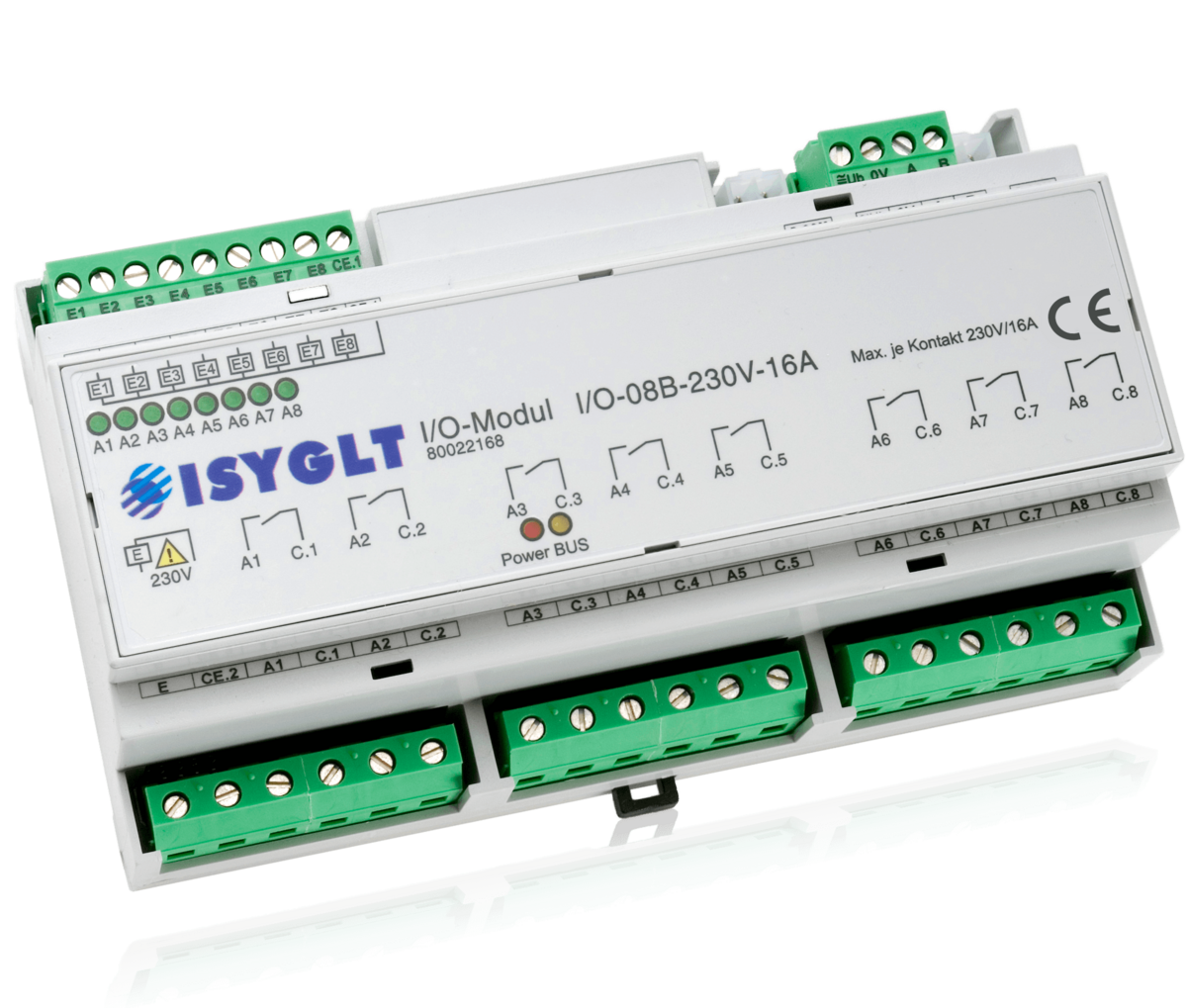

8-fach-Schaltaktor I/O-08B-230V-16A

I/O-Modul mit 8 Binär-Eingängen und 8 Relais-Ausgängen. Für Steuerungsaufgaben, die mit 230V geschaltet werden.

Kurzer Überblick

  • 8 Binär-Eingänge
  • 8 Relais-Ausgänge, 230V/16A
  • Ein- und Ausgänge in den Funktionen frei und unabhängig voneinander programmierbar
  • Sonderfunktion: Notbetrieb
  • Steuerung von Lichtschaltungen
  • Steuerung von Jalousie-Motoren
  • Steuerung von Heizventilen und Mischern

Mit dem I/O-Modul I/O-08B-230V-16A können 8 Stromkreise mit maximal 230V/16A (jeweils 2 Kontakte auf einer gemeinsamen Wurzel) geschaltet werden. Die Phasenlage der einzelnen Sicherungen ist beliebig. Als Eingänge stehen 8 Optokoppler-Eingänge 12-48V auf einem gemeinsamen Gegenpotential zur Verfügung. Alle Ein- und Ausgänge sind über die Software in den Funktionen frei programmierbar.



Ab Fertigung 2015 sind die Module mit den folgenden parametrierbaren Funktionen lieferbar:

  • Zustand der Ausgangsrelais nach Power ON
  • Definition der Eingänge als stromlos OFF oder ON
  • Festlegung der Funktionen der BUS-Eingänge
  • Festlegung der Funktionen bei den Betriebsarten: BUS, BUS-Ausfall und Havariebetrieb
  • Sicherheitsfunktionen für Motorsteuerungen (Endschaltereinstellungen, Verriegelungen, Freischaltzeiten definierbar, Einschaltzeiten)
  • Angabe von definierten Impulszeiten auf die Relais
  • Definition der Anzeige-LEDs am Modul (Anzeige Eingänge oder Ausgänge, BUS-Fehler, Betriebsart, Lauflicht)

Elektrotechnische Daten

Betriebsspannung 16V bis 35V DC bzw. 16V bis 27V AC
Stromaufnahme 16V DC = 400mA, 24V DC = 250mA, 35V DC = 165mA
16V AC = 380mA, 24V AC = 220mA, 27V AC = 190mA (jeweils alle Relais angezogen)
Eingänge 8x 12-48V AC/DC, Eingangsstrom je Eingang 5mA bei 24V
Ausgänge 8x Relaiskontakt 250V AC (DC max. 25V!)
Belastbarkeit:
rein ohm’sch 16A
Glühlampen 10A
Leuchtstofflampen unkomp. 6A
Leuchtstofflampen kompensiert 4A
NV-Halogen über Trafo 10A
Phasen-Motor 0,55kW
EVGs herstellerabhängig,
Einschaltstrom 100A < 20ms
!! Der Einschaltstrom von elektronischen Vorschaltgeräten beträgt bis zum 100-fachen des Nennstromes !!
Kontaktmindestbelastung: 500mW, min. 10V, min. 5mA
Subnet (RS-485) max. 5,6V Begrenzung durch Z-Dioden
Anschluss Schraubklemmen 2,5mm², Eingänge und BUS steckbar, BUS-Connector
Betriebstemperatur -10...+50°C
Lagertemperatur -25...+70°C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart im nicht eingebauten Zustand IP30

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 9TE
Abmessungen BxHxT 159x90x59mm
Gewicht 430g

Bestelldaten und Konformität

Typenbezeichnung I/O-08B-230V-16A
Artikelnummer 80022168
Fabrikat ISYGLT
Konformität CE

DIP-Schalter

8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.

Sonderfunktion DIP-Schalter 1

DIP-1 Einstellung
OFFBUS-Betrieb
ONNotbetrieb

Funktionsanzeigen (LEDs am Modul)

LEDBezeichnungZustandBedeutung
rotPOWERAuskeine Betriebsspannung
EinBetriebsspannung, kein Fehler
gelbBUSAus / EinFehler BUS
Blinkenstörungsfreie Datenübertragung über die BUS-Leitung
8x grünA1-A8AusAusgang inaktiv
EinAusgang aktiv

Parametrierung mit ProgrammDesigner

Im ISYGLT ProgrammDesigner stehen vielfältige Parametriermöglichkeiten zur Verfügung:

  • Voreinstellung Verhalten nach PowerOn
  • Optokoppler-Eingänge: Polarität und Entprellung
  • BUS-Eingänge zuweisen
  • BUS-Betrieb
  • BUS-Ausfallbetrieb
  • Havariebetrieb
  • Sicherheitsfunktionen

Anschlussbelegung

9-poliger Stecker oben links

CE.1 Common f. E1-E8
E1 Eingang 1
E2 Eingang 2
E3 Eingang 3
E4 Eingang 4
E5 Eingang 5
E6 Eingang 6
E7 Eingang 7
E8 Eingang 8

4-poliger Stecker oben rechts

Ub Betriebsspannung
0V Betriebsspannung
A Subnet (BUS A, RS-485)
B Subnet (BUS B, RS-485)

2x P-COM-Anschlüsse

P-COM Subnet und Betriebsspannung

Sondereingang Havarie:

Wenn an diesen Eingang 230V gelegt werden, schalten alle Relais ein (Betriebsspannung muss vorhanden sein!)

6-poliger Stecker unten links

E 230V Havarie-Eingang
CE.2 N Havarie-Eingang
A1 Ausgang 1
C.1 Common f. A1
A2 Ausgang 2
C.2 Common f. A2

6-poliger Stecker unten Mitte

A3 Ausgang 3
C.3 Common f. A3
A4 Ausgang 4
C.4 Common f. A4
A5 Ausgang 5
C.5 Common f. A5

6-poliger Stecker unten rechts

A6 Ausgang 6
C.6 Common f. A6
A7 Ausgang 7
C.7 Common f. A7
A8 Ausgang 8
C.8 Common f. A8


I/O-08B-230V-16A

Art.-Nr.: 80022168

I/O-Modul mit 8 Binär-Eingängen und 8 Relais-Ausgängen. Für Steuerungsaufgaben, die bis 230V/16A geschaltet werden.
