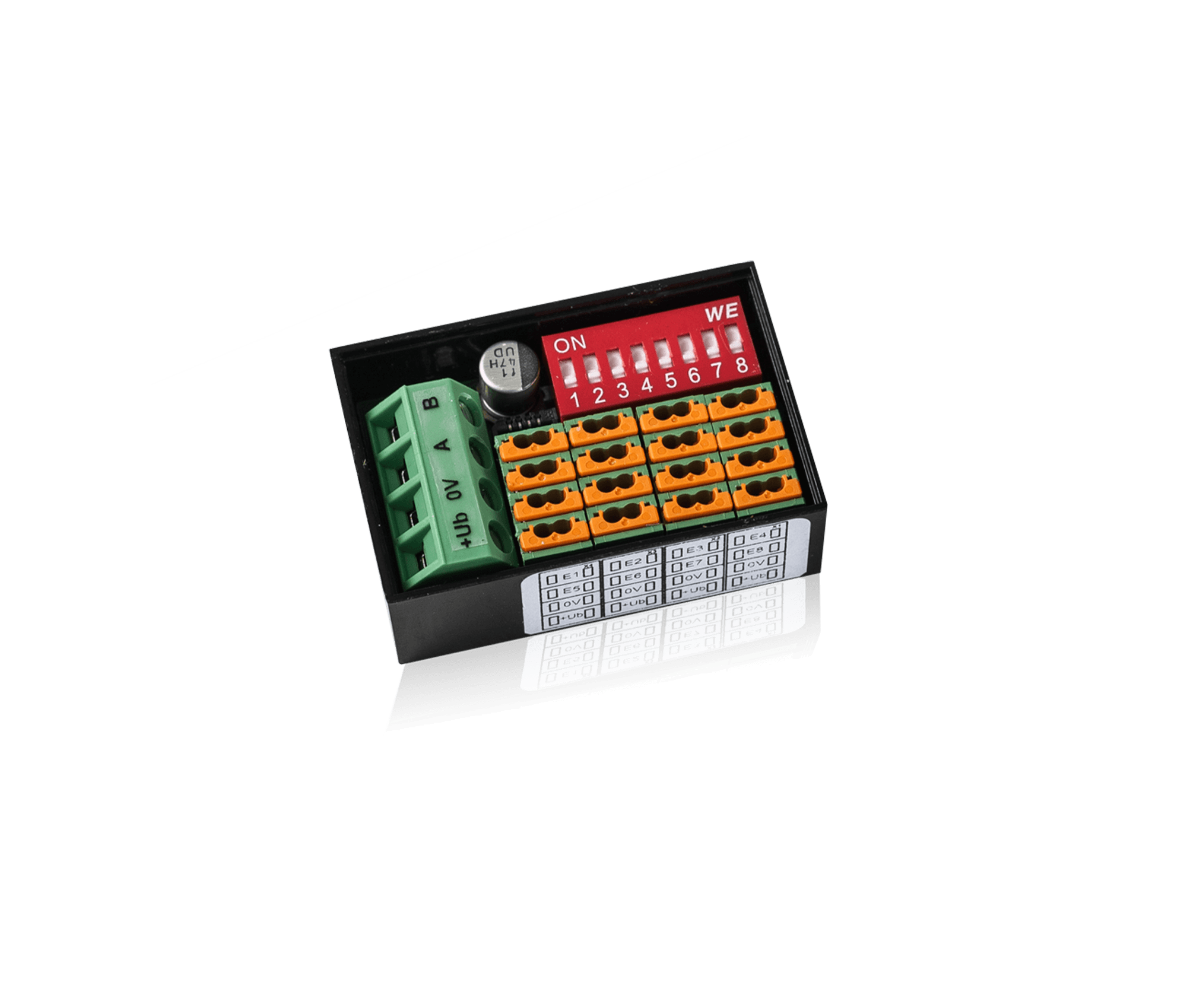

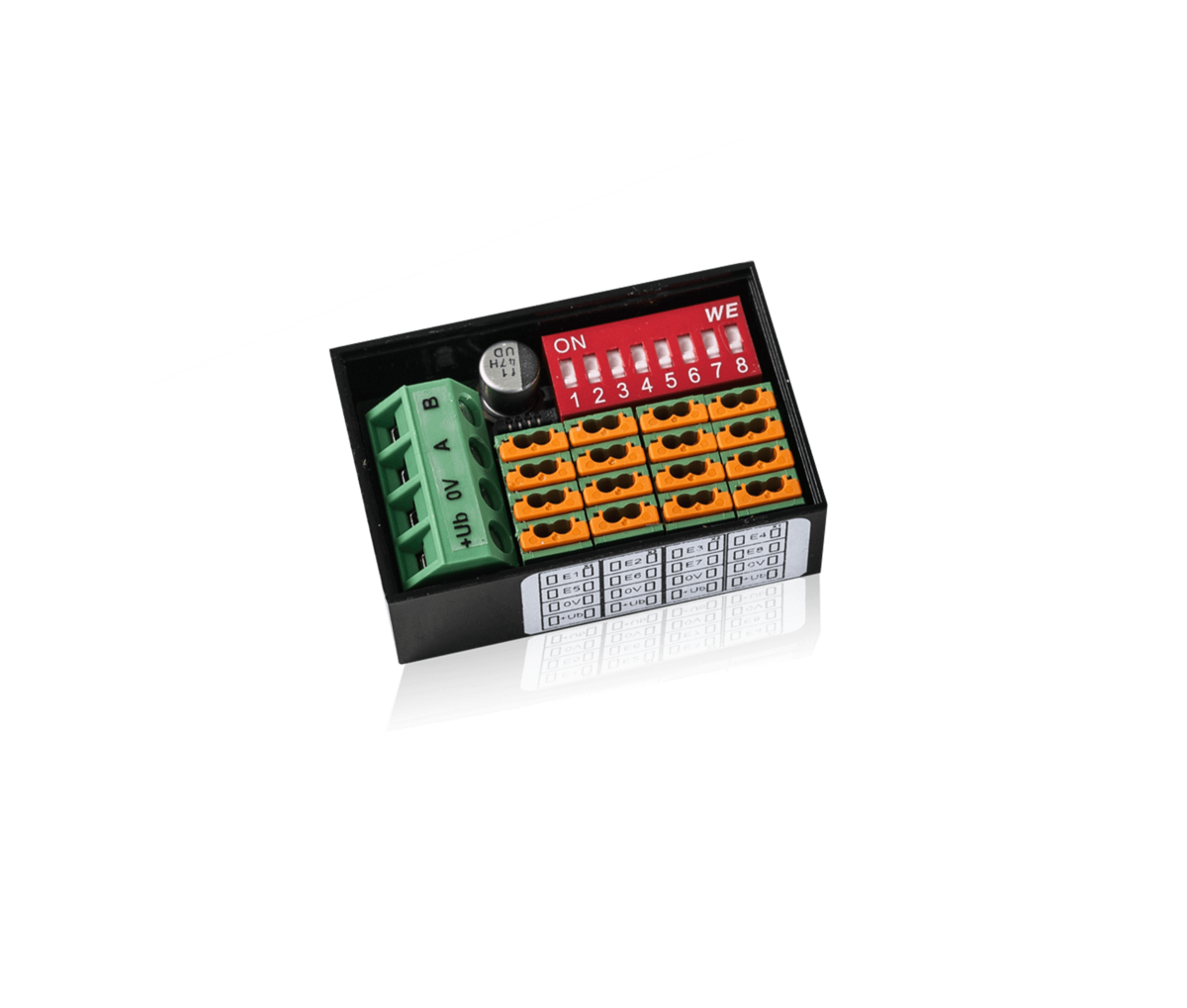

Mit dem IN-08T stehen bis zu 8 Eingänge in sehr kompakter Bauform zur Verfügung. Das 8-fach Eingangsmodul passt perfekt in Schalterdosen oder Lichtbänder und hat alle Klemmen für Taster oder Bewegungssensoren (wie z.B. BW-03) schon enthalten. Somit ist eine schnelle saubere Installation möglich.
Mit dem IN-08T-Modul stehen 8 digitale Eingänge in sehr kompakter Bauform zum Anschluss von 24V-Bewegungssensoren, konventionellen Drucktasten, Schaltern und Kontakten zur Verfügung. Diese Eingänge werden an das BUS-System übergeben und sind per Systemprogrammierung in den Funktionen frei definierbar.
Durch die sehr kleine Bauform von 30x45x15mm passt das BUS-Modul super in Schalterdosen, Klemmdosen oder in Lichtbänder (Lichtbandleuchten-Tragschienen). Als Anschlüsse stehen zu jedem Eingang auch jeweils ein +24V und 0V für 0,6...0,8mm Drähte zur Verfügung (z.B. für 24V Bewegungssensoren), somit müssen normalerweise keine zusätzlichen Klemmen in die Dosen gequetscht werden.
Das Modul ist über die Programmiersoftware ProgrammDesigner in seinen Eigenschaften individuell anpassbar. Falls in der Werkseinstellung der Hardware die gewünschte Funktion nicht zur Verfügung steht, ist es sehr einfach möglich, z. B. die Eingänge von Schließer- auf Öffner-Funktion zu ändern. Des Weiteren sind Anpassungen an angeschlossene Sensoren möglich, die eventuell nach dem ersten Einschalten erst verzögert abgefragt werden können. Ergänzt ist dies noch um eine Funktion mit Abschaltverzögerung und einen sogenannten BWM-Mode. Hiermit sind auch Anpassungen für die Programmierung von Raumüberwachungen und Alarm-Meldern möglich.
Beispiel-Funktionen: Deckenlicht-Schwarmbildung, Licht Ein/Aus, Dimmen, Fensterkontaktüberwachung, Jalousien Auf/Ab, Raumüberwachung uvm.
| Betriebsspannung | 24V DC |
| Stromaufnahme | 16mA |
| Eingänge | 12-27V DC, 5mA über Optokoppler |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² für Ub und BUS, Eingänge Steckklemmen max. 0,8mm² |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 30 |
| Bauform | schwarzes Kunststoffgehäuse |
| Abmessungen | LxBxH 30x45x15mm |
| Gewicht | ca. 30g |
| Typenbezeichnung | IN-08T |
| Artikelnummer | 80024080 |
| Fabrikat | ISYGLT |
| Konformität | CE |
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf dem Modul.
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Im ISYGLT ProgrammDesigner stehen vielfältige Parametriermöglichkeiten zur Verfügung:
| Ub | Betriebsspannung |
| 0V | Betriebsspannung |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
| E1 | Eingang 1 |
| E2 | Eingang 2 |
| E3 | Eingang 3 |
| E4 | Eingang 4 |
| E5 | Eingang 5 |
| E6 | Eingang 6 |
| E7 | Eingang 7 |
| E8 | Eingang 8 |
| 0V (4x) | 0V für Bewegungssensoren |
| +24V (4x) | +24V für Eingänge bzw. Bewegungssensoren |
Art.-Nr.: 80024080
Mit dem IN-08T stehen bis zu 8 Eingänge in sehr kompakter Bauform zur Verfügung. Das Modul ist über den ProgrammDesigner an nahezu alle Einsatzmöglichkeiten anpassbar.
