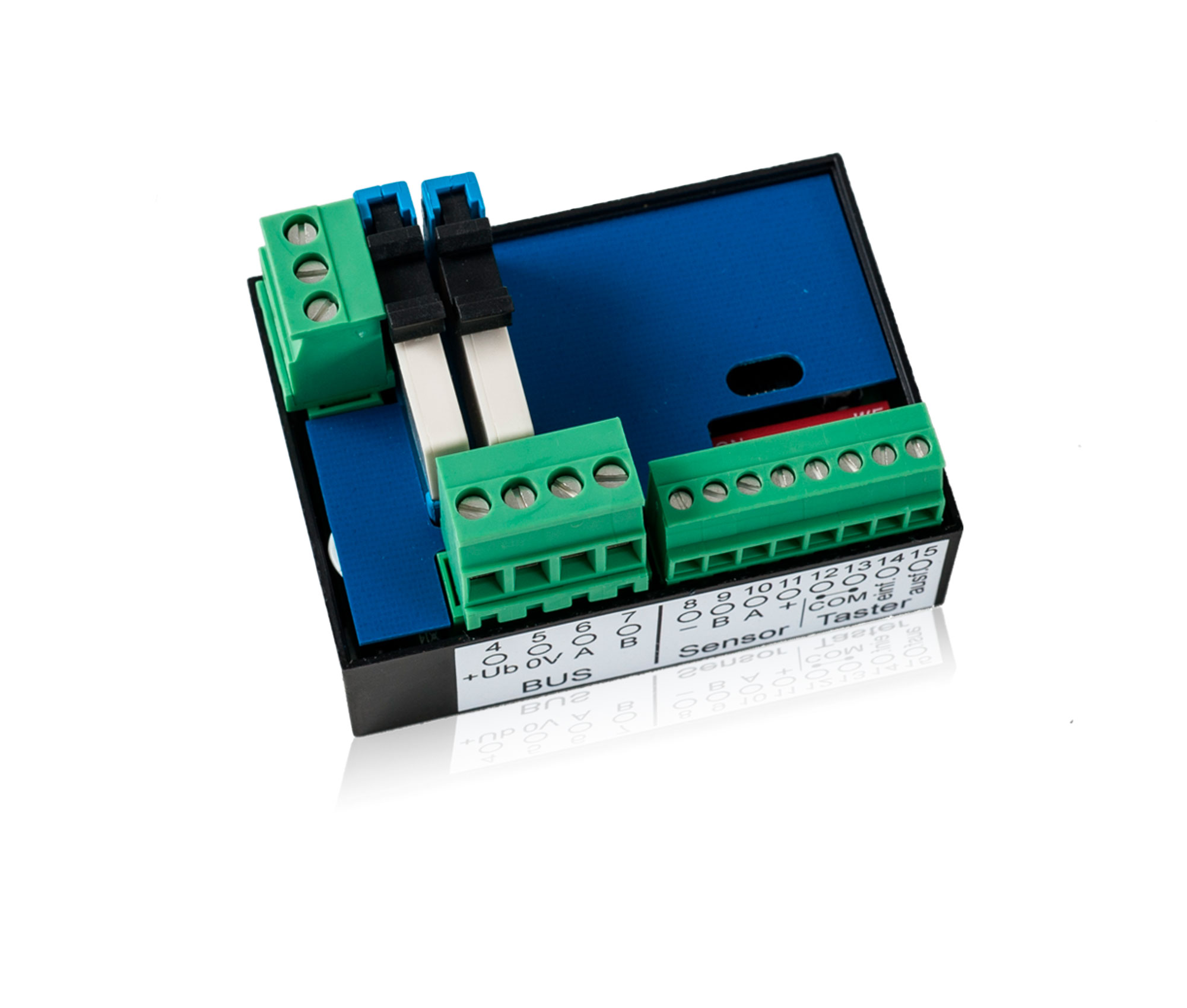

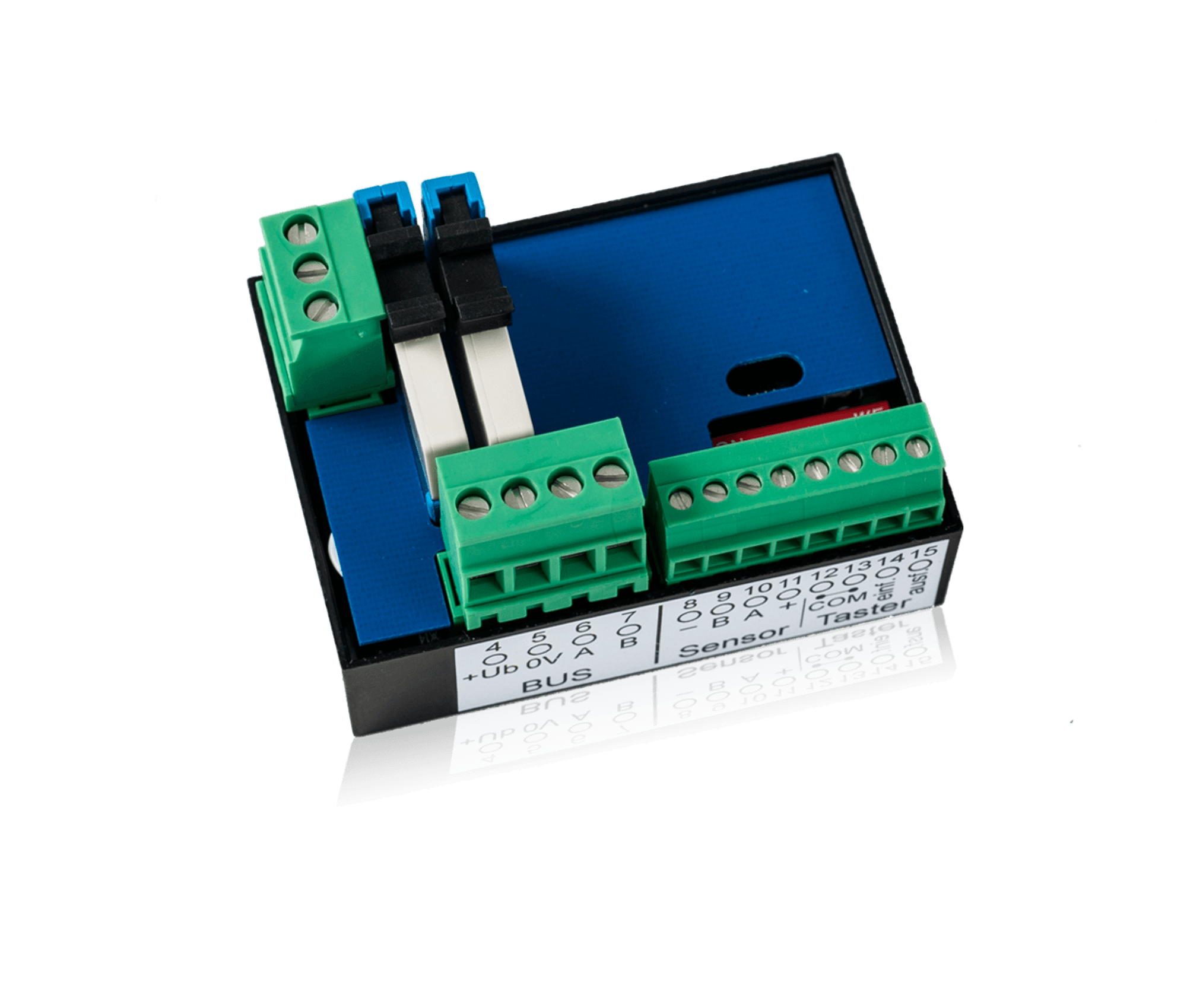

Digitales I/O-Modul I/O-02E-PI
Modul zur Ansteuerung eines Linearmotors mit Impulsgeber zur genauen Positionierung.
Kurzer Überblick
- 2 Eingänge 24V
- 2 Ausgänge 230V / 2A
- Ansteuerung von Linearantrieben mit Impulsgeber
Elektrotechnische Daten
| Betriebsspannung | 24V DC |
| Stromaufnahme | 10mA - 30mA je nach Ein-/Ausgangsaktivierung |
| Eingänge | 2x 24V DC (Ub), 5mA (minus schaltend) |
| Ausgänge | 2x Relais 230V AC, max. 2A |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm² für Motoranschluss und BUS, Impulsgeber und Taster max. 1,5mm² |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP20 |
Bauform, Abmessungen, Gewicht
| Bauform | vergossen in schwarzem Kunststoffgehäuse zum Einbau in Fremdgeräte, lose oder mittels 2 Schraubbefestigungen |
| Abmessungen | BxHxT 70x50x37mm |
| Gewicht | ca. 110g |
Bestelldaten und Konformität
| Typenbezeichnung | I/O-02E-PI |
| Artikelnummer | 80022520 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
Sonderfunktion DIP-Schalter 1
| DIP-1 | Einstellung |
|---|---|
| OFF | keine Funktion |
| ON | keine Funktion |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
3-polige Klemme
| 1 | COM | Kontaktwurzel für 230V AC Spannung |
| 2 | einf. | Motoranschluss 230V AC "einfahren" |
| 3 | ausf. | Motoranschluss 230V AC "ausfahren" |
4-polige Klemme
| 4 | =Ub | Betriebsspannung |
| 5 | 0V | Betriebsspannung |
| 6 | A | Subnet (BUS A, RS-485) |
| 7 | B | Subnet (BUS B, RS-485) |
8-polige Klemme
| 8 | - | Impulsgeberanschluss "-" |
| 9 | B | Impulsgeberanschluss "B" |
| 10 | A | Impulsgeberanschluss "A" |
| 11 | + | Impulsgeberanschluss "+" |
| 12 | COM | Com für Taster |
| 13 | COM | Com für Taster |
| 14 | einf. | Taste "einfahren" |
| 15 | ausf. | Taste "ausfahren" |
DIP-Schalter
8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich auf dem Modul.
Das I/O-02E-PI-Modul wurde speziell zur Positionierung von Linearantrieben mit Drehimpulsgeber entwickelt. Die Entwicklung und Optimierung erfolgte mit dem Antrieb der Firma elero, Typ Picolo XL mit Impulsgeber. Das Modul ist so konzipiert, dass sehr einfach eine Kalibrierung der Fahrstrecke erfolgen kann. Des Weiteren stehen diverse Modes zur Nullfahrt z.B. nach Spannungsausfall oder manuellen Eingriffen zur Verfügung. Nach erfolgter Kalibrierung ist die Fahrstrecke in 0-100% (0-255#) eingeteilt und der Antrieb ist nun exakt positionierbar. Eine Umrechnung in Grad oder die Anpassung nicht linearer Stellungen sind über das ISYGLT-System möglich.
I/O-02E-PI
Art.-Nr.: 80022520
