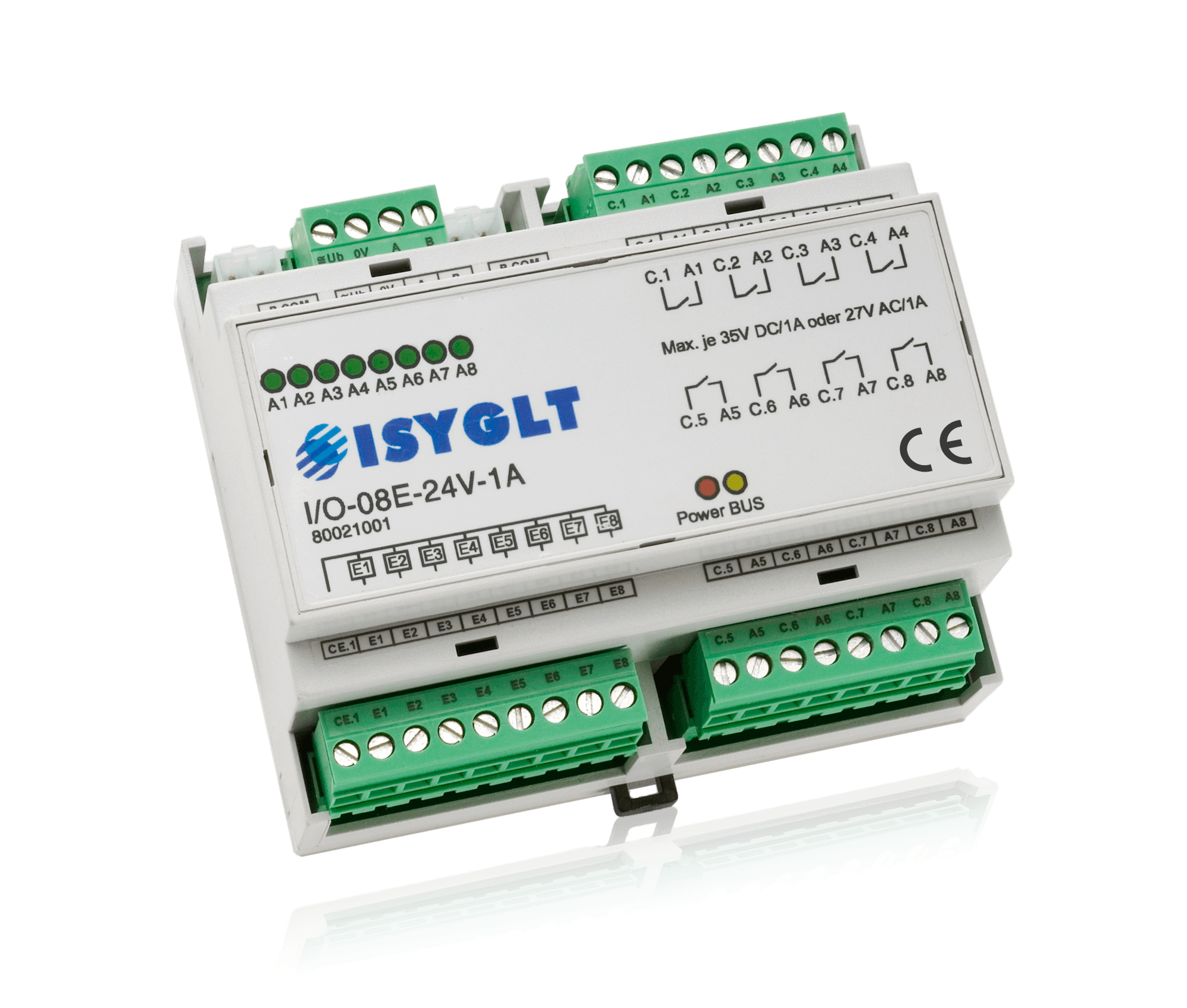

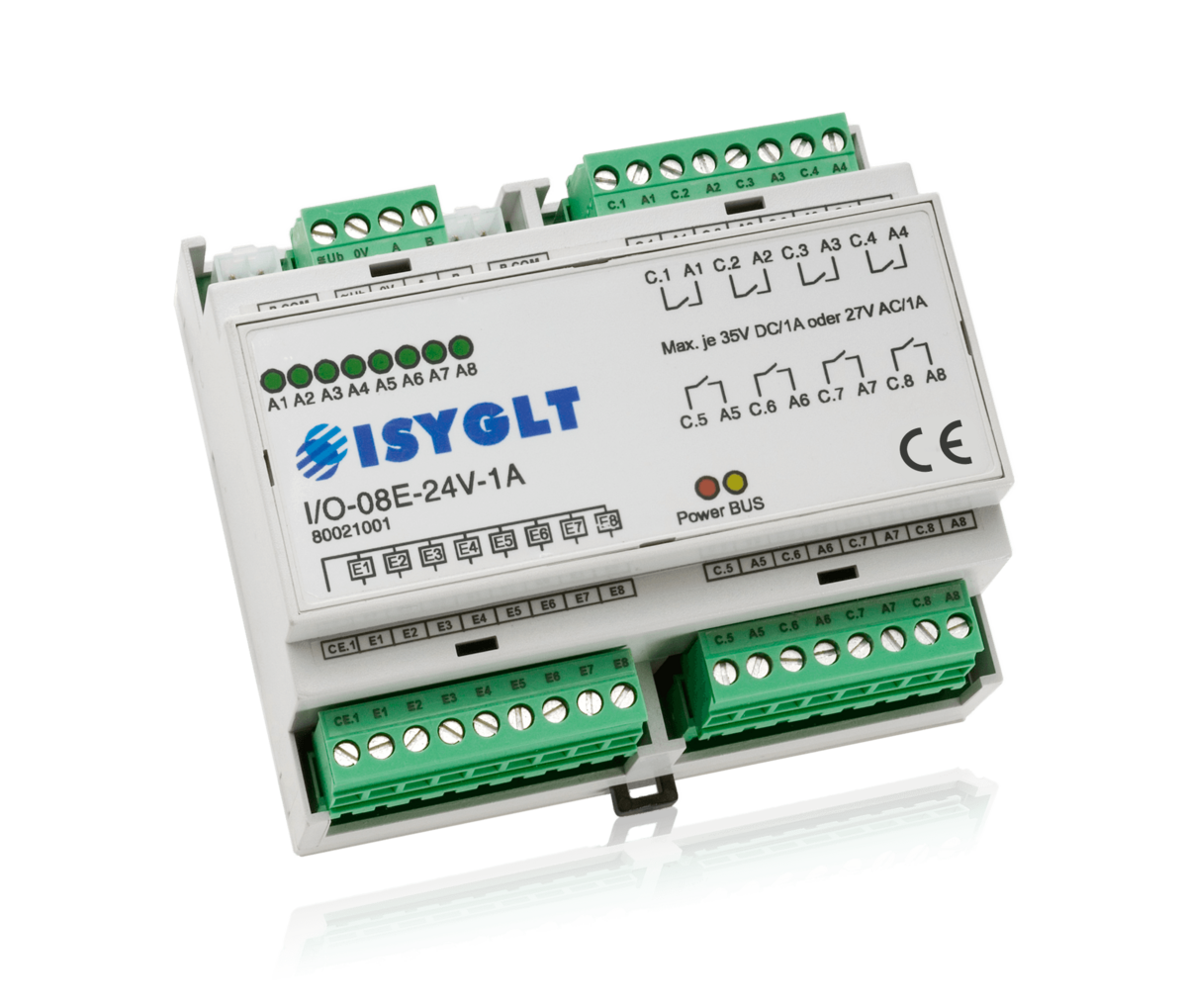

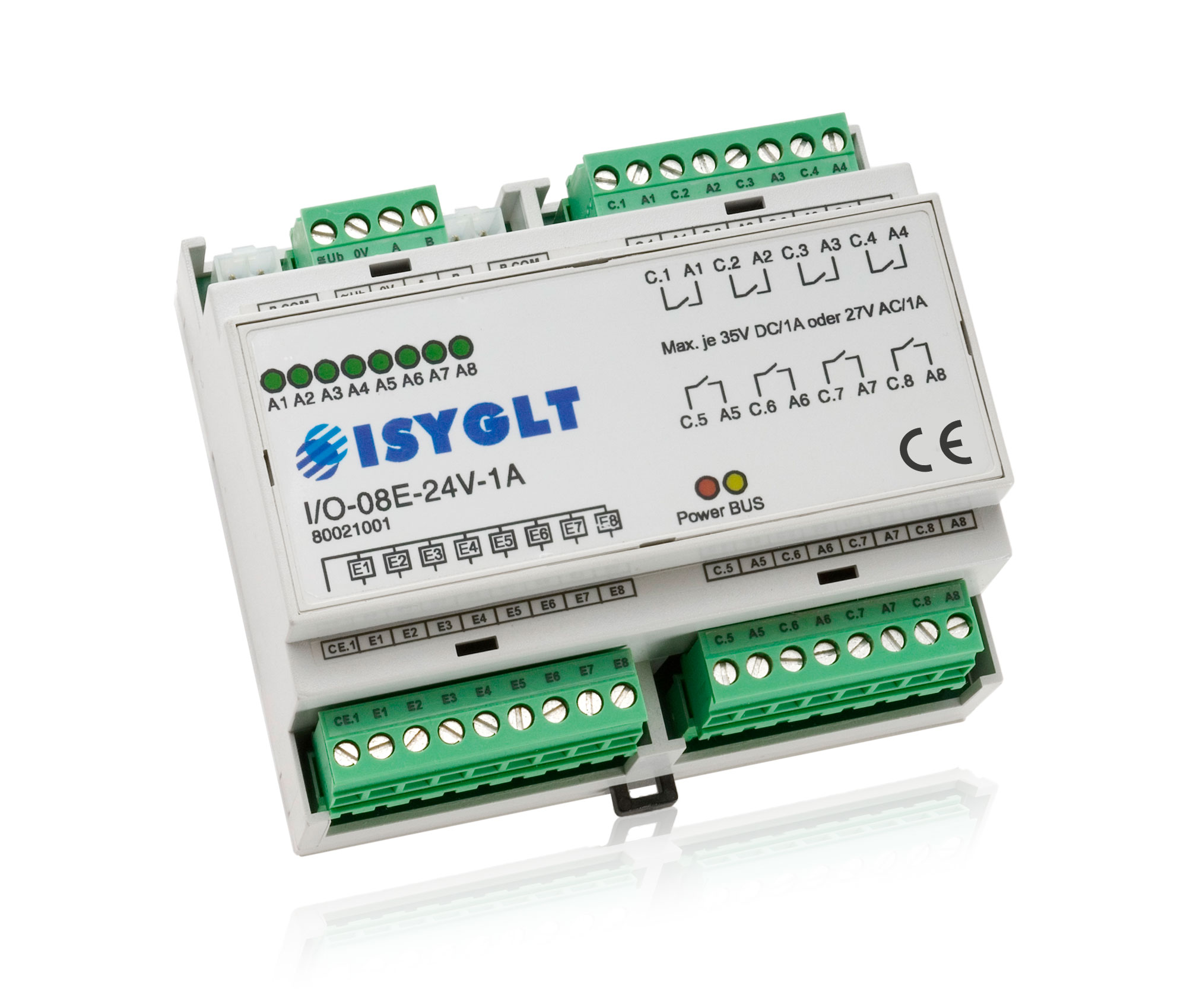

8-fach-Schaltaktor I/O-08E-24V-1A

I/O-Modul mit 8 Binär-Eingängen und 8 Photomos-Relais-Ausgängen für Anwendungen mit erhöhten Schaltfrequenzen.

Kurzer Überblick

  • 8 Binär-Eingänge
  • 8 Photomos-Relais, 5-35V DC bzw. 5-27V AC / 1A
  • Tür- und Schleusenansteuerung
  • Blinkleuchten

Das I/O-Modul I/O-08E-24V-1A wurde für Anwendungen mit hohen Schalthäufigkeiten entwickelt. Über die verwendeten Photomos-Relais können 8 Stromkreise mit maximal 5-35V DC bzw. 5-27V AC / 1A geschaltet werden. Als Eingänge stehen 8 Optokoppler-Eingänge 12-48V auf einem gemeinsamen Gegenpotential zur Verfügung. Alle Ein- und Ausgänge sind über die Software in den Funktionen frei programmierbar.

Typenbezeichnung I/O-08E-24V-1A
Artikelnummer 80021001
Betriebsspannung 16V bis 35V DC bzw. 16V bis 27V AC
Stromaufnahme 50mA bei 24V DC (jeweils alle Relais angezogen)
Eingänge 8x 12-48V AC/DC, Eingangsstrom je Eingang 5mA bei 24V
Ausgänge 8x Photomos-Relais, 5-35V DC bzw. 5-27V AC / 1A je Ausgang
Subnet (RS-485) max. 5,6V Begrenzung durch Z-Dioden
Anschluss Schraubklemmen 1,5mm², Eingänge und BUS steckbar, BUS-Connector
Betriebstemperatur -10...+50°C
Lagertemperatur -25...+70°C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart im nicht eingebauten Zustand IP30
Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE
Abmessungen BxHxT 106x90x59mm
Gewicht 230g
Fabrikat ISYGLT
Konformität CE

DIP-Schalter

8-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.

Sonderfunktion DIP-Schalter 1

DIP-1 Einstellung
OFFBUS-Betrieb
ONNotbetrieb

Funktionsanzeigen (LEDs am Modul)

LED BezeichnungZustand Bedeutung
rot POWERAus keine Betriebsspannung
EinBetriebsspannung, kein Fehler
gelbBUSAus / EinFehler BUS
Blinkenstörungsfreie Datenübertragung über die BUS-Leitung
8x grün A1-A8Aus Ausgang inaktiv
Ein Ausgang aktiv

Parametrierung mit ProgrammDesigner

Im ISYGLT ProgrammDesigner stehen vielfältige Parametriermöglichkeiten zur Verfügung:

  • Voreinstellung Verhalten nach PowerOn
  • Optokoppler-Eingänge: Polarität und Entprellung
  • BUS-Eingänge zuweisen
  • BUS-Betrieb
  • BUS-Ausfallbetrieb
  • Havariebetrieb
  • Sicherheitsfunktionen

Anschlussbelegung

4-poliger Stecker oben links

Ub Betriebsspannung
0V Betriebsspannung
A Subnet (BUS A, RS-485)
B Subnet (BUS B, RS-485)

2x P-COM-Anschlüsse

P-COM Subnet und Betriebsspannung

9-poliger Stecker unten links

CE.1 Common f. E1-E8
E1 Eingang 1
E2 Eingang 2
E3 Eingang 3
E4 Eingang 4
E5 Eingang 5
E6 Eingang 6
E7 Eingang 7
E8 Eingang 8

8-poliger Stecker oben rechts

C.1 Common f. Ausgang 1
A1 Ausgang 1
C.2 Common f. Ausgang 2
A2 Ausgang 2
C.3 Common f. Ausgang 3
A3 Ausgang 3
C.4 Common f. Ausgang 4
A4 Ausgang 4

8-poliger Stecker unten rechts

C.5 Common f. Ausgang 5
A5 Ausgang 5
C.6 Common f. Ausgang 6
A6 Ausgang 6
C.7 Common f. Ausgang 7
A7 Ausgang 7
C.8 Common f. Ausgang 8
A8 Ausgang 8
