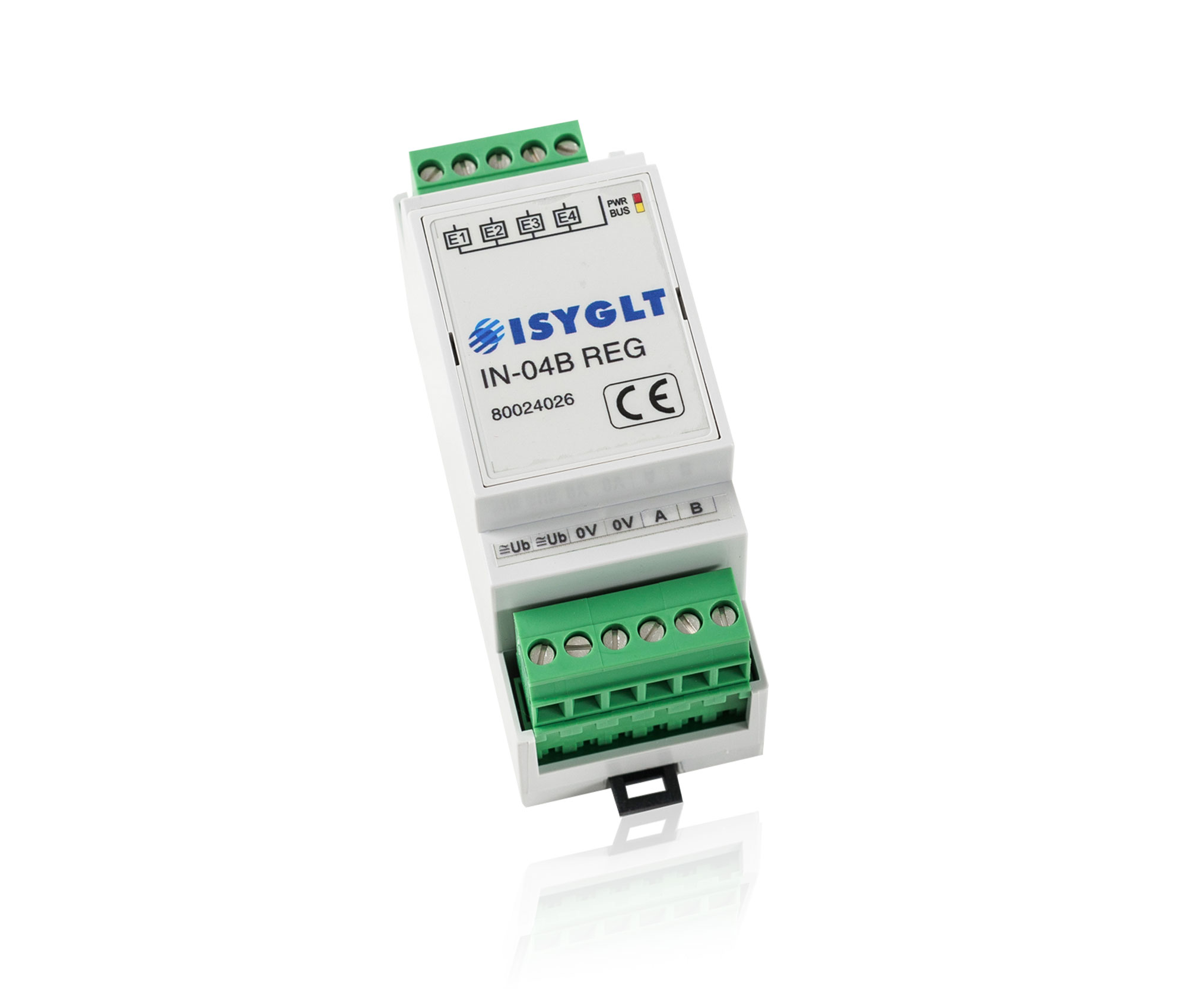

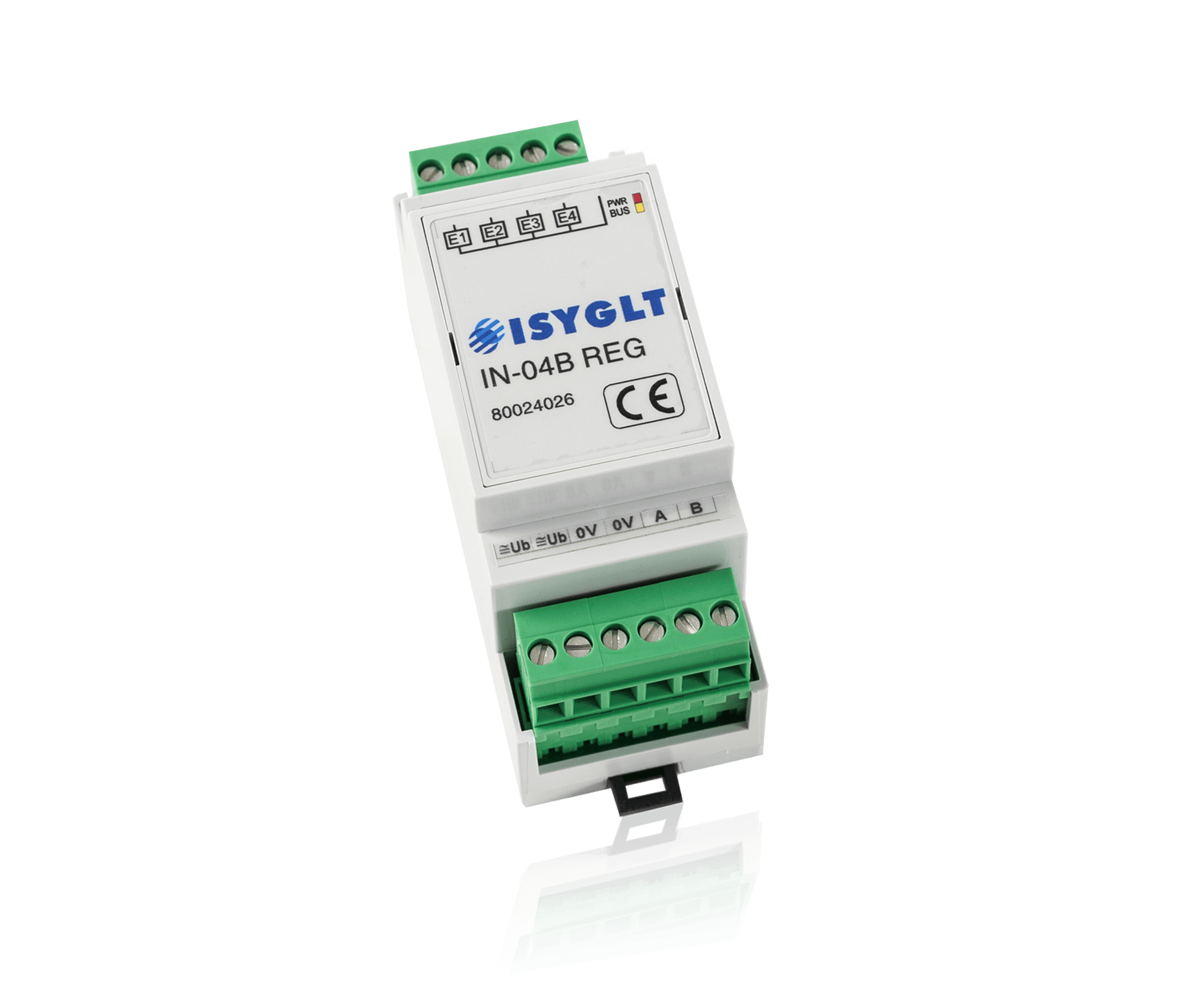

Digitales IN-Modul IN-04B REG
IN-Modul mit 4 digitalen Eingängen zum Anschluss von konventionellen Drucktasten, Schaltern und Kontakten.
Als REG zur Montage im Schaltschrank.
Kurzer Überblick
- 4 Binär-Eingänge 12-48V AC/DC
- Hutschienenmodul
- Anschluss von Tastern
- Betriebsmeldungen
- Störmeldungen
- potentialfreie Kontakte
Mit dem IN-04B REG-Modul stehen 4 digitale Eingänge zum Anschluss von konventionellen Drucktasten, Schaltern und Kontakten zur Verfügung. Diese Eingänge werden an das BUS-System übergeben und stehen zur freien Verknüpfung zur Verfügung.
Funktionen: Licht Ein/Aus, dimmen, Fensterkontakte überwachen, Jalousien Auf/Ab uvm.
Elektrotechnische Daten
| Betriebsspannung | 12 - 27V DC |
| Stromaufnahme | 20mA |
| Eingänge | 12-30V AC/DC, 5mA (potentialfreier Kontakt) über Optokoppler (4,7kOhm) |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 2,5mm² für BUS und Eingänge, steckbar |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 30 |
Bauform, Abmessungen, Gewicht
| Bauform | REG DIN-Schienen-Modul 2TE |
| Abmessungen | BxHxT 35x90x59mm = 2TE |
| Gewicht | ca. 65g |
Bestelldaten und Konformität
| Typenbezeichnung | IN-04B REG |
| Artikelnummer | 80024026 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
Anschlusspläne
DIP-Schalter
10-poliger DIP-Schalter zur Einstellung der ISYGLT-BUS-Adresse (0-127) befindet sich unter dem Deckel des Moduls.
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung |
Anschlussbelegung
5-poliger Stecker oben
| E1 | Eingang 1 |
| E2 | Eingang 2 |
| E3 | Eingang 3 |
| E4 | Eingang 4 |
| CE | Common f. E1-E4 |
6-poliger Stecker unten
| Ub | Betriebsspannung |
| Ub | Betriebsspannung |
| 0V | Betriebsspannung 0V |
| 0V | Betriebsspannung 0V |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
